Inclinomètre géophysique bi-axe très haute précision
- Mesure d'inclinaison très haute précision biaxiale
- étendues de mesure: ± 20 μradians, ± 200 μradians ou ± 2000 μradians
- Résolution : 2,5 nrad ou 25 nrad
- Technologie électrolytique
- Filtre passe-bas - 1 Hz
- Version A603-C: version haute sensibilité
- Version A603-C: version très haute sensibilité
- Sortie température
- Température d'utilisation : -25 à +70°C
- Alimentation: ±11 to ±15 VDC
- Dimensions: 24 x 24 x 12.7 cm
- Câble longueur 5m inclus
Présentation
Le model A603 is un système de mesure d'inclinaison pour les applications géophysiques recherchant haute précision et stabilité. Le système A603 intègre deux éléments sensibles électrolytiques haute précision montés perpendiculairement, et permettant de détecter d'infimes mouvements sur les axes X et Y (résolution < 2,5 nrad). 2 valeurs de gain et de constante de temps du filtre passe-bas sont sélectionnables par jumper.
Spécifications
Modèle | Model A603-A-HG | Model A603-A-LG | Model A603-C-HG | Model A603-C-LG |
---|---|---|---|---|
Nombre d'axes | X, Y | X, Y | X, Y | X, Y |
étendue de mesure | ±200 μradians (±0.0115°) | ±2000 μradians (±0.0115°) | ± 20 μradians (±0.00115°) | ±200 μradians (±0.0115°) |
Sensibilité | 25 nrad/mv | 250 nrad/mv | 2,5 nrad/mv | 25 nrad/mv |
Résolution | < 25 nrad | < 25 nrad | < 2,5 nrad | < 2,5 nrad |
Non-Linéarité | 2% | 2% | 2% | 2% |
Signal de sortie | ±8VDC (uni.); ±16VDC (diff) | ±8VDC (uni.); ±16VDC (diff) | ±8VDC (uni.); ±16VDC (diff) | ±8VDC (uni.); ±16VDC (diff) |
Sensibilité du zéro à la température | ±3 μradians/°C (typical) | ±3 μradians/°C (typical) | ±3 μradians/°C (typical) | ±3 μradians/°C (typical) |
Sensibilité du gain à la température | 0.05%/°C (typical) | 0.05%/°C (typical) | 0.05%/°C (typical) | 0.05%/°C (typical) |
Sortie température | 0.1°C/mV | 0.1°C/mV | 0.1°C/mV | 0.1°C/mV |
Installation
La plateforme se pose sur la surface de référence. La mise à niveau et la calibration se réalisent à l'aide de pieds à vis de réglage.
Un câble de 5m est inclus. La tension d'alimentation admissible est comprise entre 11 et 15 VDC.
Applications
- mise à niveau d'antennes
- mesure de marée
- surveillance de volcans
- orientation de téléscope
- métrologie haute précision
- production de mécanique de précision
- Technologie
- Electrolytique
- Nombre de composantes
- 2 Axes
- Etendue de mesure
- 0.00115 / 0.0115 / 0.115 °
- Résolution angulaire
- < 0.000001°
- Bande passante (-3 dB)
- 5 , 0.5 Hz
- Application
- Haute Précision, Géotechnique
- Non linéarité (% PE)
- ± 2 %
- Sensibilité du gain
- 0.02 %/°C
- Signal de sortie
- analogique (tension)
- Sortie analogique
- ±8 VDC
- Tension d'alimentation
- ±11 à ±15 VDC
- Température de fonctionnement
- -25 à 70 °C
- Classe de Protection
- IP60
- Matériau
- Aluminium
- Poids
- 2.7

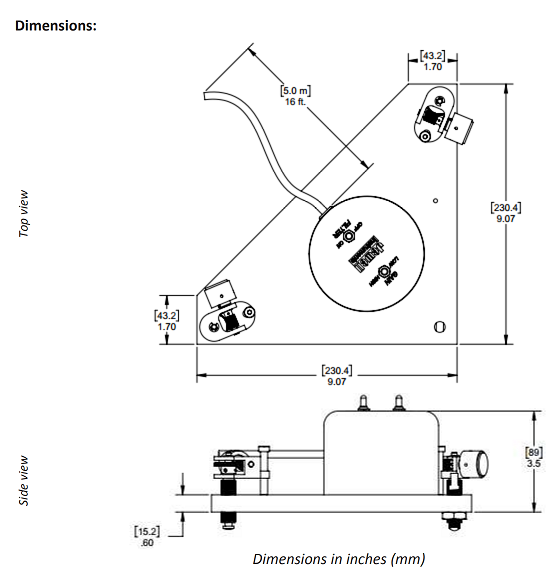

Dimensions

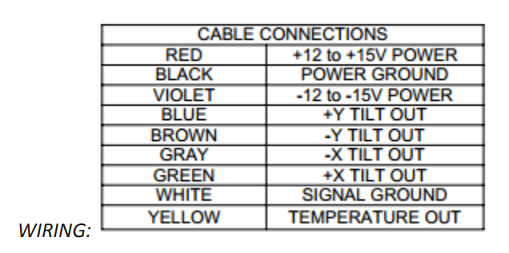

Connectique
- Calibration spéciale
- Capteur de température
- Câble
- Connecteur
- Afficheur
