Ref: Tuff Tilt 850

Inclinomètre MEMS géotechnique 1 ou 2 axes IP65 - ±14.5°, ±30° et ±90°

  • étendues de mesure: ±14.5°, ±30° et ±90°
  • Résolution : 0.002° sec
  • Boîtier durci
  • Disponible en mono ou bi-axe
  • Technologie MEMS - Opti budget
  • Filtering Available
  • Signal de sortie: ±5 VDC, 4-20mA
  • Temperature Sensor Option Available
  • Température d'utilisation : -40 à +85°C
  • Etanche IP65

Télécharger la fiche produit

?

Présentation

La série d'inclinomètres de précision 850 est conçue pour la surveillance d'ouvrages: de ponts, de plateformes, d'antennes, etc... Ces inclinomètres, disponibles en version mono ou biaxiale et en 3 étendues de mesure (+/- 14,5, +/- 30° et +/- 90°) se distinguent par un excellent rapport performance-robustesse/ prix. Signal de sortie: +/- 5VDC, 0-5VDC, 4-20 mA

Installation

Installation en transverse ou en longitudinale. Des plaques de montage sont disponibles en option pou un montage horizontal ou vertical. La connection électrique se fait via un connecteur SUB-9D. Des connecteurs et des cables sont disponibles en option. La tension d'alimentation admissible est comprise entre 12 et 18 VDC.

Applications

  • Mise à niveau de plateformes
  • Surveillance d'ouvrage

Modèles

étendue de mesure Disposition Signal de sortie : +/-5VDC Signal de sortie : 0-5VDC Signal de sortie : 4-20 mA
14,5° Transverse A850-D-T-14.5 A850-S-T-14.5 A850-C-T-14.5
14,5° Longitudinale A850-D-L-14.5 A850-S-L-14.5 A850-C-L-14.5
14,5° Biaxial A850-D-B-14.5 A850-S-B-14.5 A850-C-B-14.5
30° Transverse A850-D-T-30 A850-S-T-30 A850-C-T-30
30° Longitudinale A850-D-L-30 A850-S-L-30 A850-C-L-30
30° Biaxial A850-D-B-30 A850-S-B-30 A850-C-B-30
90° Transverse A850-D-T-90 A850-S-T-90 A850-C-T-90
90° Longitudinale A850-D-L-90 A850-S-L-90 A850-C-L-90
90° Biaxial A850-D-B-90 A850-S-B-90 A850-C-B-90
Technologie
MEMS Capacitif
Nombre de composantes
2 Axes
Etendue de mesure
14.5 / 30 / 90 °
Résolution angulaire
0.001° - 0.01°
Bande passante (-3 dB)
5 Hz
Application
OEM, Géotechnique
Non linéarité (% PE)
± 0.2 %
Signal de sortie
analogique (tension)
Sortie analogique
aucune
Interface
RS-485
Tension d'alimentation
12-29 VDC
Température de fonctionnement
-40 à 85 °C
Classe de Protection
IP65
Matériau
Acier
Poids
0.165

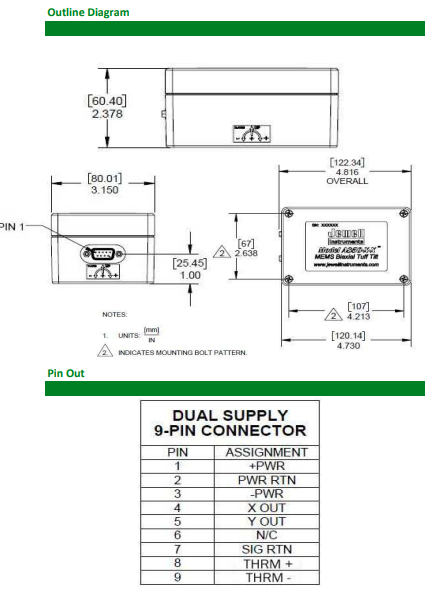

120 x 80 x 60 mm

  • Calibration spéciale
  • Capteur de température
  • Câble
  • Connecteur
  • Afficheur
