Ref: SCA Series

Inclinomètre industriel low cost - 1 ou 2 axes - 3 à 90° - analogique ou numérique

  • Inclinomètre industriel mono ou bi-axe
  • Etendues de mesure : ± 10, ± 30, ± 60° ou ± 90°
  • Précision : 1 %
  • Bande passante: 0-20 Hz
  • Signal de sortie : ± 5 Vcc, 0-5 VDC ou 4-20 mA, RS-232/485 ou CAN
  • Température d'utilisation : -40 à +85°C
  • Alimentation : 9Vcc à 36 Vcc
  • Boîtier Aluminium IP67 90 x 40 x 26mm
  • Limite chocs: 100g - Vibration: 10 grms
  • Poids : 120 g
  • Connectique : câble 1m
  • Certificat d'étalonnage en option
?

Présentation

La série d'inclinomètres industriels SCA est une solution économiquement abordable pour l'intégration d'une mesure d'inclinaison fiable et robuste à une machine outil, un banc de test ou toute autre installation en intérieur ou extérieur. L'élément sensible MEMS offre une résolution de 0.01° environ, pour une précision de l'ordre de 1% de la pleine échelle sur des étendues de mesure de ± 10, ± 30, ± 60° ou ± 90°.

Le SCA est disponible en version 1 ou 2 axes. La bande passante est de 0-20Hz. Un large choix de signaux de sortie est disponible, aussi bien en analogique ( ±5VDC, 0-5 VDC, 4-20 mA) qu'en numérique (RS-232, RS-485, TTL ou CAN).

La conception du SCA, dont les éléments sensibles sont protégés des chocs et vibrations par un système d'amortissement sec, permet une mesure précise et fiable dans des environnements sévères:

  • température de fonctionnement: -40 à +85°C
  • limite de choc: 100g
  • boitier acier étanche IP67

Installation

Le montage de l'inclinomètre SCA sur l'application est réalisé par l'intermédiaire de 4 vis M6.

La connection électrique est faite par un câble de 1 m, dont le pinout dépend du type de signal de sortie.

Applications

  • Pilotage de Radar / Antenne
  • Surveillance de structures (ponts, bâtiments)
  • Production
  • Installation de machines-outils
Technologie
MEMS Capacitif
Nombre de composantes
1 Axes, 2 Axes
Etendue de mesure
3 / 14.5 / 30 / 90 / 45 / 60 °
Résolution angulaire
0.001° - 0.01°
Bande passante (-3 dB)
5 Hz
Application
OEM, low cost
Non linéarité (% PE)
± 0.05 , 0.02 , 0.04 %
Signal de sortie
analogique (tension), RS-232/422/485, CAN, analogique (Courant)
Sortie analogique
± 5 VDC
Interface
aucune
Tension d'alimentation
± 15 Vcc
Température de fonctionnement
-55 à 85 °C
Connecteur
Bornier 4 pins ou Connecteur rond
Classe de Protection
IP65
Matériau
Acier
Poids
0.28

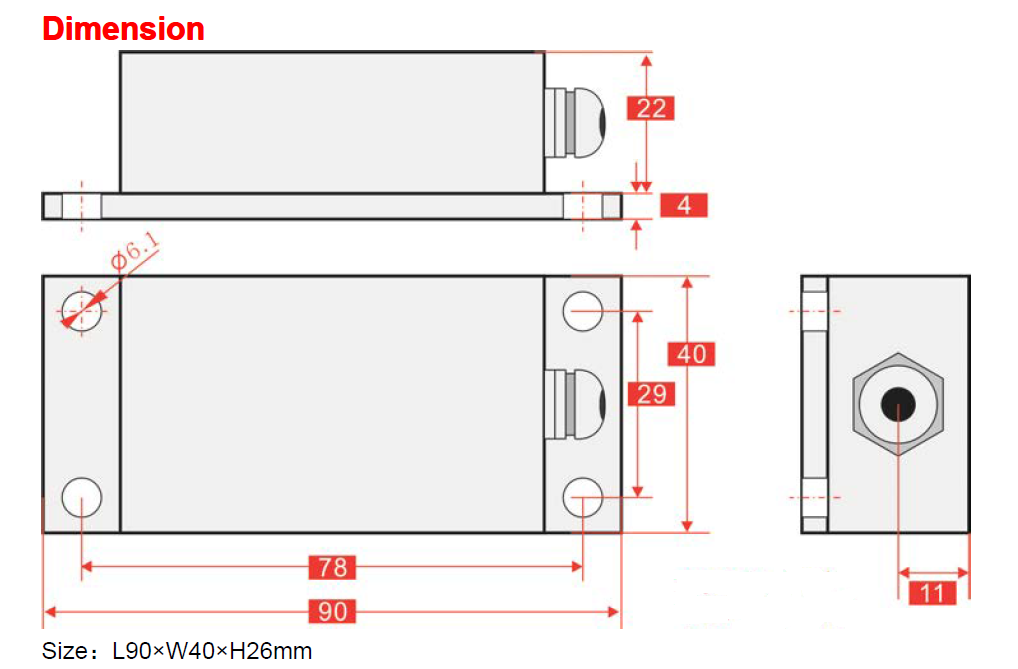

Dimensions

Les options de configuration

  • Plage de mesure
  • Nombre d'axes
  • Câble
  • Connecteur
  • Coffret de conditionnement
  • Afficheur
