Ref: Model 906

Inclinomètre 2 axes pour puits de forage et surveillance des sols - 12 à 50° - low cost

  • Inclinomètre bi-axe pour puits de forage
  • étendues de mesure: ±12°, ±25°, ±50°
  • Résolution : 0.005°/0.01°/0.02°
  • Boîtier : tube plastique ABS
  • Technologie électrolytique
  • Filtre passe-bas analogique
  • Signal de sortie: +/- 2.5VDC ou 0-5 VDC
  • Sortie température
  • Dimensions: 39 (diam) x 231 mm
  • tension d'alimentation: 8-24 VDC
  • Température d'utilisation : -25 à +70°C

Télécharger la fiche produit

?

Présentation

Le modèle A906 est un inclinomètre biaxial low cost électrolytique de précision pour la surveillance des sols, des glissements de terrain, des murs de soutènement, des remblais, de l'affaissement du sol, etc... 3 étendues de mesure sont disponibles: ±12°/±25°/±50°. Le signal de mesure est analogique (tension +/- 2.5 VDC ou 0-5 VDC). La tenue à la pression atteint 5 bars.

Spécifications

étendue de mesure ±12° ±30° ±50°
Résolution < 0.005° < 0.01° < 0.02°
Répétabilité 0.01° 0.02° 0.02°
Sensibilité 250mV/° 100mV/° 4mV/°
Non-linéarité 0,8% 1% 7%
Temps de réponse 0,15 sec 0,15 sec 0,15 sec
Alimentation 7mA @ 8-24VDC 7mA @ 8-24VDC 7mA @ 8-24VDC
Environnemental -25 à +70°C - étanche 5 bar -25 à +70°C - étanche 5 bar -25 à +70°C - étanche 5 bar
Matériau Plastique ABS Plastique ABS Plastique ABS
Connectique Sortie câble 3m 6 fils Sortie câble 3m 6 fils Sortie câble 3m 6 fils

Installation

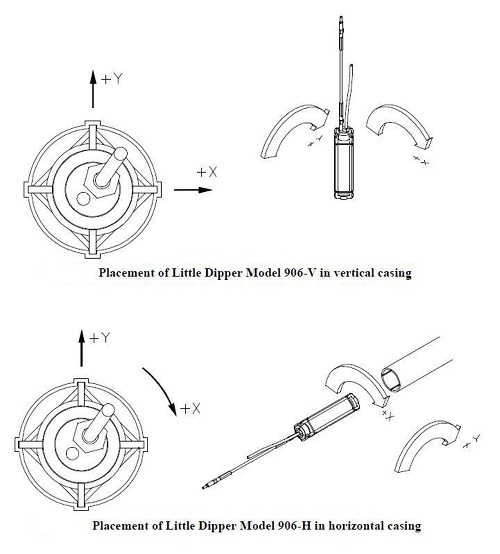

L'inclinomètre A906 est conçu pour être intégré à un boîtier, moulé ou enterré (tenue en pression: 5 bar). L'intallation est horizontale ou verticale.

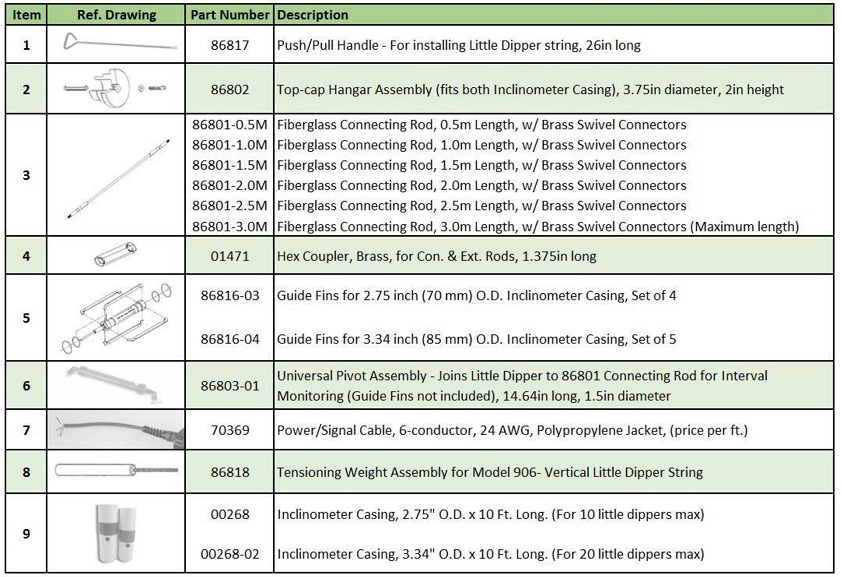

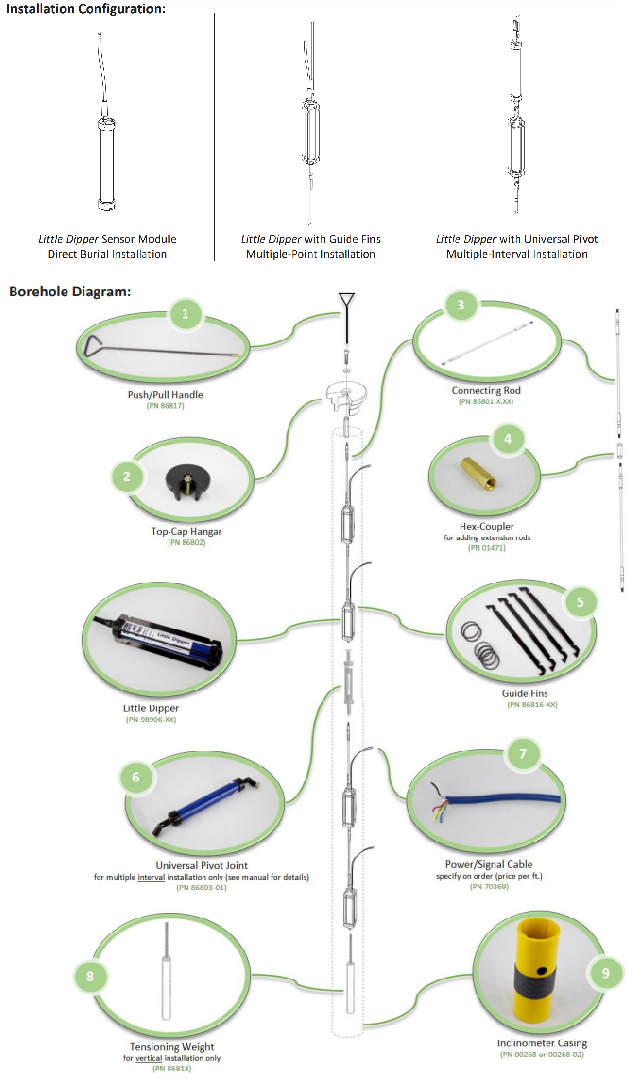

Il est possible de relier plusieurs inclinomètres 906 pour créer une instrumentation de précision pour un forage de plusieurs dizaines de mètres de profondeur. Tous les accessoires requis sont disponibles sur demande.

La tension d'alimentation admissible est comprise entre 8 et 24 VDC. Livré en standard avec un câble de 3 m, modifiable sur demande. Une solution de surveillance à distance est disponible pour compléter l'instrumentation est accéder aux mesures à distance.

Applications

  • Surveillance de pentes
  • Affaissement du sol
  • Surveillance géotechnique
  • forage
  • remblais
  • mesure et contrôle d'angle
Technologie
Electrolytique
Nombre de composantes
1 Axes
Etendue de mesure
25 / 50 / 12 °
Résolution angulaire
0.001° - 0.01°
Bande passante (-3 dB)
5 Hz
Application
OEM, Géotechnique
Non linéarité (% PE)
± 2 %
Signal de sortie
analogique (tension)
Sortie analogique
0-5 VDC
Tension d'alimentation
8-24 VDC
Température de fonctionnement
-25 à 70 °C
Classe de Protection
IP65
Matériau
Plastique
Poids
0.35

Dimensions: 39 (diam) x 231 mm

  • étendue de mesure sur mesure
  • Boîtier / afficheur / enregistreur.
  • longueur de câble

  • Câble
  • Connecteur
  • Afficheur
  • Enregistreur
  • DAQ
