Ref: K3A125 - 3 axes - 30 à 120 kN - Ø125

Capteur de force 3 axes de ± 30 kN à ± 120kN - Ø125 mm x 90 mm

  • Capteur de force 3 composantes traction/compression
  • Etendues de mesure : Fx: ±30 kN - Fy: ±30 kN - Fz: ± 90 ou Fx: ±40 kN - Fy: ±40 kN - Fz: ± 120 kN
  • Classe de précision : < 0,2 % PE
  • Signal de sortie: 1,5 mV/V (X, Y), 0,8 mV/V (Z)
  • Dimension : ⌀125 mm x 90 mm
  • Introduction de l'effort et installation : 8xM12x1,75
  • Contruction : Acier IP65
  • Poids : xxx kg
  • Température de fonctionnement: -10 à 85°C
  • Sortie: Connecteur intégré M12

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Le capteur de force 3 axes K3A125 mesure en simultané les forces Fx, Fy, Fz sur trois axes perpendiculaires. Les étendues de mesure sur les axes X et Y sont de ±30 kN, sur l'axe Z de ± 60 ou ±120 kN. La précision globale est de 0,2% et la sensibilité aux efforts transverses (crosstalk) comprise entre 1 et 2%. Le corps du capteur est en acier IP65. La capactité à la surcharge est de 150% (soit une surcharge maximale admissible de 50% de l'étendue de mesure). La limite de couple est de 6000 Nm, et le moment de flexion maximal admissible est de 2000 Nm.

Le capteur de force 3 axes K3A125 s'installe aisément sur des machines-outils, des bras, ou des bancs de tests. L'introduction des efforts et la fixation au stator/banc sont réalisées par 8 taraudages M12x1,75, en respectant les couples de serrages (voir ici). Une distance de 1 mm doit être conservée entre les pièces d'adaptation et le corps du capteur.

Le capteur est alimenté en 5 VDC. La plage de température de fonctionnement est -10 à 85°C. Le signal de sortie est non amplifié (0,8 à 1,5 mV/V selon les axes). Les 3 signaux de sortie sont décorellés par la conception du capteur, et correspondent directement aux efforts réels. Aucun découplage supplémentaire n'est requis. Le capteur est livré avec une sortie connecteur, un câble 5m est disponible en option.

Spécifications

Le capteur K3A125 est disponible en 2 versions:

Modèle K3A125 (±30/±30/±90 kN) K3A125 (±40/±40/±120 kN)
Fx, Fy [kN] ±30 kN ±40 kN
Fz [kN] ±90 kN ±120 kN
Torsion maxi 6000Nm 6000Nm
Flexion maxi 2000Nm 2000Nm
Connectique Connecteur M12 Connecteur M12
Matériau Acier IP65 Acier IP65

Chaque capteur est livré avec un certificat de calibration usine. Une calibration sur des étendues de mesure spécifiques est possible (en option), ainsi qu'une calibration ISO-17025.

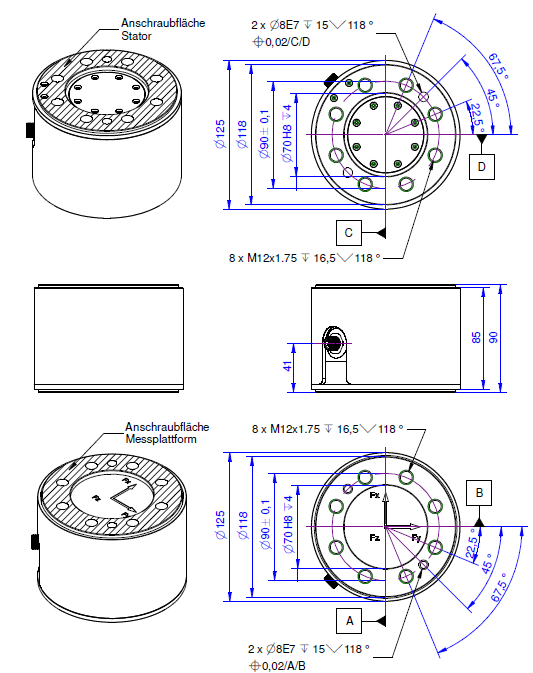

Dimensions

Conditionnement, Acquisition

L'acquisition des signaux de mesure bruts se fait au choix avec:

  • un module d'acquisition pour PC ou automate programmable
  • ou via un module de conditionnement pour pont de jauges à sortie analogique
GSV-4USB GSV-1A4 SGA3A GSV-8DS GSV-4BT M12 GSV-6BT
Module d'acquisition, 4 entrées analogiques, 16 bits, avec logiciel d'acquisition, Interface USB Conditionneur 4 voies analogiques pour pont de jauges avec sortie +/- 10V et 4-20 mA Conditionneur 3 voies analogiques de précision pour pont de jauges avec sortie +/- 10V Module d'acquisition, 8 entrées analogiques, 24 bits, 48 kHz avec logiciel d'acquisition, Interface USB (EtherCAT, CAN en option) Module d'acquisition 4 voies analogiques Bluetooth, Datalogger en option Module d'acquisition 6 voies analogiques Bluetooth avec Datalogger. Miniature.

Un logiciel de visualisation et d'acquisition est inclus avec les modules d'acquisition (GSV-multi). Des dll et fichiers VI sont également fournis pour le développement d'une application sous Labview ou en C / Visual Studio / C++ / .net

Options et accessoires

  • Calibration: Standard ou haute précision
  • Certificat ISO-17025
  • Câble

Applications

Le K3A125 est recommandé pour :

  • Les essais en robotique
  • L'instrumentation de machines outil
  • La surveillance de machines de production
  • Les equipements médicaux
  • Les bancs de test
Type de capteur
tbd
Etendue de mesure Fx, Fy
30kN N
Etendue de mesure Fz
60kN , 120kN
Nombre de composantes
3 Axes
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.2 %
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.01 %PE/°C
Sensibilité du gain
0.01 %/°C
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
150 %PE
Matériau
Acier
Plage d'effort à mesurer
5kN - 250 kN
Application
Haute Précision, Robotique

Options et accessoires

  • Calibration: Standard ou haute précision
  • Certificat ISO-17025
  • Câble
  • Conditionneurs (GSV 8DC SubD44 recommandé)
  • Câbles et connecteurs (MP11/24p/f-SubD44/m recommandé)
