Ref: K3D160

Capteur de force 3 axes - Inox IP67 - 2000 à 50000 N

  • Capteur de force 3 composantes
  • Etendues de mesure : de ± 2000 N à ± 50000 N
  • Contruction : Acier IP67

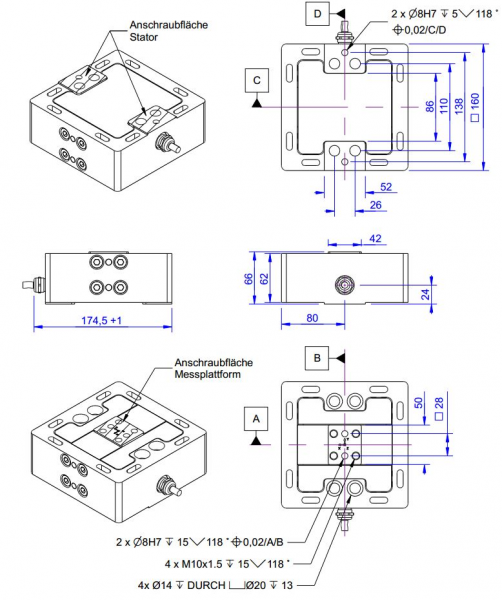

  • Dimension : 160 x 160 x 66 mm
  • Précision : < 1 % PE
  • Signal de sortie: 1 mV/V
  • Operating Temperature: -10 à 85°C
  • Force de Traction et compression
  • Sortie: Câble

Télécharger la fiche produit

?

Présentation

Le capteur de force 3 composantes K3D160 mesure en simultané les forces Fx, Fy, Fz sur trois axes perpendiculaires. Les étendues de mesure sur chaque axes sont comprises entre +/-2000 N et +/-50000 N, la précision globale est à 0,5% et la sensibilité aux efforts transverses (crosstalk) à 1%. Le corps du capteur est en acier inoxydable IP67, et la température de fonctionnement comprise entre -10 et 85°C.

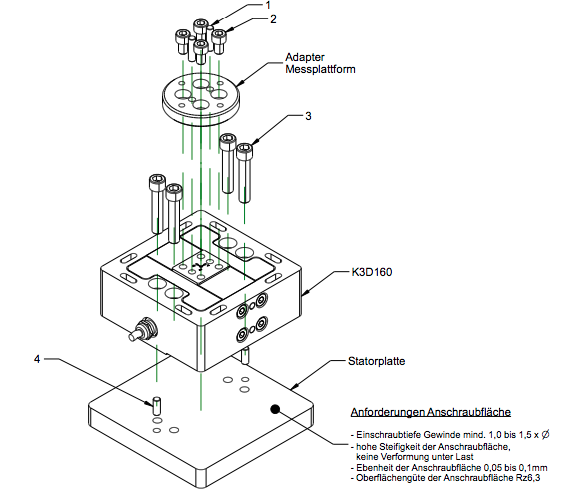

Le capteur de force 3 composantes K3D160 s'installe aisément sur des machines-outils, des bras, ou des bancs de tests. L'introduction des efforts et la fixation au stator/banc sont réalisées par 4 taraudages M10 et 4 taraudages M12, en respectant les couples de serrages (voir ici). Une distance de 1 mm doit être conservée entre les pièces d'adaptation et le corps du capteur.

Le capteur est alimenté en 5 VDC. La plage de température de fonctionnement est -10 à 85°C. Le signal de sortie est non amplifié (1 mV/V). Les 3 signaux de sortie sont décorellés par la conception du capteur, et correspondent directement aux efforts réels. Aucun découplage supplémentaire n'est requis. Le capteur est livré avec un câble de 5m.

Spécifications

Le capteur K3D160 est disponible en 5 étendues de mesure:

Modèle K3D160 (+/-2000N) K3D160 (+/-5000N) K3D160 (+/-10000N) K3D160 (+/-20000N) K3D160 (+/-50000N)
Fx, Fy, Fz [N] 2000 5000 10000 20000 50000
Max moment 1000Nm 1000Nm 1000Nm 1000Nm 1000Nm
Connector/Cable 5 m cable Câble 5 m Câble 5 m Câble 5 m Câble 5 m
Housing Stainless Steel IP 67 Stainless Steel IP 67 Stainless Steel IP 67 Stainless Steel IP 67 Stainless Steel IP 67

Chaque capteur est livré avec un certificat de calibration usine. Une calibration sur des étendues de mesure spécifiques est possible (en option), ainsi qu'une calibration ISO-17025.

Conditionnement, Acquisition

L'acquisition des signaux de mesure bruts se fait au choix avec:

  • un système d'acquisition PC ou automate programmable equipé d'une carte entrées ponts de jauges
  • ou via un module de conditionnement pour pont de jauges à sortie analogique ou numérique, puis d'un PC ou un système d'acquisition standard.

PM Instrumentation recommande pour leur simplicité d'utilisation et leur précision les modules de conditionnement à interface numérique de la série GSV:

  • le GSV-4USB (Module conditionneur / acquisition, 4 entrées analogiques) ou sa version Bluetooth GSV-4BT M12, pouvant être équipé en option d'un datalogger
  • le GSV-8DS (Module haute performance, 8 entrées analogiques)
  • le GSV-6LTE, equipé d'un datalogger et d'une connectivité sans fil

Le conditionneur GSV-1A4 est équivalent au GSV-4USB, avec 4 sorties analogiques au lieu d'une sortie série.

Un logiciel de visualisation et d'acquisition est inclus avec ces modules (GSV-multi). Des dll et fichiers VI sont également fournis pour le développement d'une application sous Labview ou en C / Visual Studio / C++ / .net

Applications

Le capteur de force 3 composantes K3D160 est idéal pour les applications en robotique, production, matériau ou médicales telles que

  • Détection de présence ou d'erreur "Teach-In"
  • Fonctionnement contrôlé en force
  • Mesure de frottements
  • mesures ergonomiques

Options et accessoires

  • Calibration: Standard ou spécifique, ISO-17025
  • le GSV-4USB (Module conditionneur / acquisition, 4 entrées analogiques) ou sa version Bluetooth GSV-4BT M12, pouvant être équipé en option d'un datalogger
  • le GSV-8DS (Module haute performance, 8 entrées analogiques)
  • le GSV-6LTE, equipé d'un datalogger et d'une connectivité sans fil
  • Compensation en température étendue
  • TEDS
Type de capteur
3 axes
Nombre de composantes
3 Axes
Précision (erreur totale)
1 %
Non linéarité (% PE)
± 0.2 %
Hystérésis
0.1 % FS
Non-répétabilité
0.1 % FS
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.01 %/°C
Signal de sortie
1 mV/V
Résistance du pont
0 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Matériau
Acier
Classe de Protection
IP67
Gamme de mesure
250 N - 5 kN
Application
Immergeable, Robotique

  • Option d'etalonage
  • Optimisation de la precision du capteur
  • Cables et connecteurs
  • Conditionnement de signal
