Ref: LIPS P117 - Slim Line - 0-350 mm - IP-67 - ⌀ 19

Capteur de déplacement inductif - 0-5 à 0-350 mm - IP67 - option ATEX

  • Capteur de déplacement linéaire
  • Etendue de mesure : de 0-5 à 0-350 mm
  • Diamètre : 19 mm
  • Non-linéarité : 0,25% (0,1% en option)
  • Bande passante : 0-10 kHz
  • Sortie analogique tension ou courant
  • MTBF : 350,000 hrs à 40°C
  • Sortie axiale connecteur ou câble
  • Montage : tige filetée ou rotule
  • Température d'utilisation : de -40 °C à 125 °C
  • Construction : Acier inoxydable
  • Protection : IP 67
  • Version palpeur en option
  • Version ATEX (Si Ex II 1G et Ex ia IIC T4 Ga en option)

Télécharger la fiche produit

?

Présentation

Le LIPS P117 est un capteur de déplacement linéaire inductif précis et robuste pour la mesure de déplacements linéaires de 0 à 350mm. Avec une étanchéité IP67, une température de fonctionnement de -40 à +125°C et un MTBF > 350000 heures, le P117 est conçu pour une utilisation en environnement scientifique ou industriel sévère.

Les plages de mesure sont spécifiables au centimètre sur des gammes comprises entre 0-5mm et 0-350mm. La résolution est infinie et la excellente réponse fréquentielle > 10 kHz permet l'étude vibratoire. Le signal de sortie analogique est linéaire avec la position absolue (non-linéarité: < ± 0,25mm pour 100mm de déplacement, en option réduite à ± 0.1mm)

Installation

Le corps du capteur, dont le diamètre est de 19 mm seulement, est en acier inoxydable. La partie fixe (corps) du capteur P117 est fixée à l'aide d'une tige filetée M5 ou des pinces de fixation. La partie mobile, correspondant à la mesure de déplacement peut être soit liée par une rotule soit par une tige filetée M5. La connectique électrique est au choix un connecteur ou un câble, en position axiale ou radiale.

Le capteur est alimenté par une tension continue, et intègre l'électronique de conditionnement pour un signal de sortie de type tension ou courant compatible avec tout système d'acquisition analogique.

2 potentiomètres permettent l'ajustement fin du zéro et du gain.

Version ATEX / Sécurité intrinsèque

Le LIPS X117 est la version ATEX du P117. le LIPS X117 est certifié Sécurité intrinsèque Ex II 1G et Ex ia IIC T4 Ga (Ta= -40°C à 80°C) . Les performances de mesure, et encombrement sont identiques. Le X117 doit impérativement être utilisé avec une une barrière galvanique ATEX, comme le X005. Le signal de sortie est analogique, de type 0.5 - 9.5V ou 4-20 mA Voir la fiche technique du LIPS X117.

Applications

  • Engins de chantier
  • Vannes hydrauliques
  • Surveillance de batiment
  • Surveillance d'ouvrage
  • Asservissement en position
Technologie
linéaire inductif
Etendue de mesure
0 à ±50 mm, ±51 à ±250 mm, ± 251 à ±2 m
Non linéarité (% PE)
± 0.25 %
Bande passante (-3 dB)
10000 Hz
Signal de sortie
0-5 VDC, 0-10VDC, 4-20 mA
Sortie analogique
0-5 VDC
Classe de Protection
IP67
Tension d'alimentation
5 Vcc
Matériau
Acier

Dimensions

Connectique

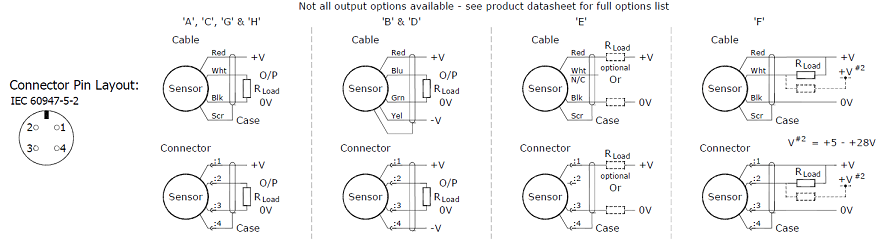

CONNECTOR/CABLE OPTIONS

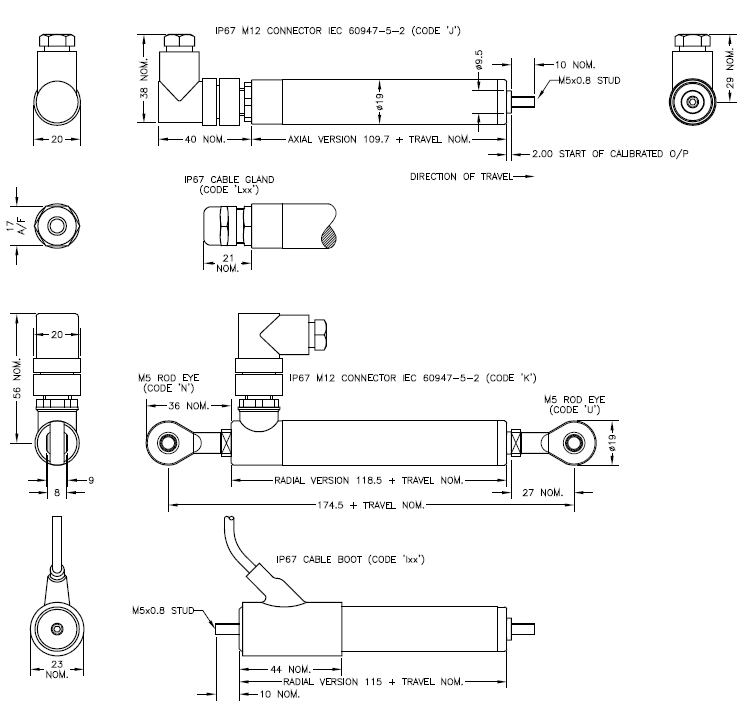

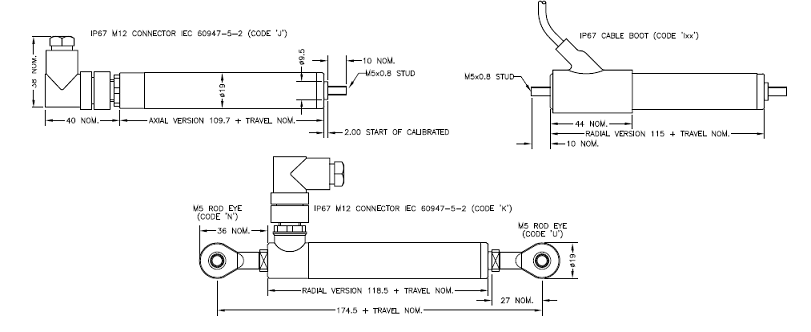

Connector - Hirschmann ELWIKA 4102 Axial, IP67
Connector - Hirschmann ELWIKA 4102 Radial, IP67
Cable with Pg 9 gland Axial, IP67
Cable with boot. Radial, IP67
Cable length (défaut) 50 cm – please specify length in cm
  • Extension à câble
  • Connecteur
  • Alimentation capteur
  • Conditionneur de signal
  • Afficheur
  • Acquisition de donnée
