Ref: Value Master Base

Moniteur de contrôle de couple pour PC - 1 à 2 couplemètres

  • Système d'acquisition / analyse pour couplemètre
  • Signal d'entrée: +/- 5VDC ou -10 VDC
  • Pour 1 ou 2 capteurs de couple
  • Prise en compte des infos angle et vitesse, si disponible
  • Transfert des données via port Ethernet pour analyse sur PC
  • Visualisation / enregistrement et analyse via logiciel PC (fourni)
  • Port I/O pour liaison vers automate
  • Alimentation des capteurs en 12V DC / 200 mA
  • Résolution: 12bits
  • 1 Sortie - port Ethernet
  • Alimentation 12 VDC
  • Dimensions : 190 x 112 x 51 mm, Poids : 900g

Télécharger la fiche produit

?

Présentation

Le système d'acquisition ValueMaster est une solution de visualisation et d'analyse pour la mesure de couple sur PC. Le système inclut les fonctionnalités suivantes:

  • l'acquisition des signaux de mesure de 1 ou 2 couplemètres en temps réel (sortie -5/5 V ou -10/+10VDC)

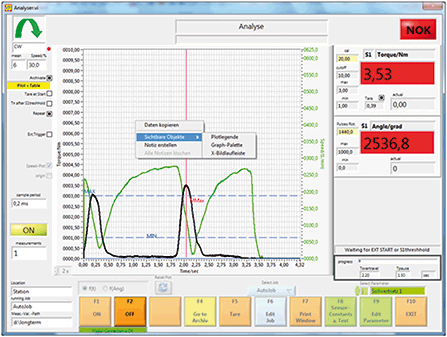

  • l'affichage numérique et graphique des courbes, ainsi que l'évaluation selon des limites prédéfinies et affichées graphiquement sur le PC
  • L'export des mesures dans un fichier txt
  • L'alimentation des capteurs de couple.

Utilisation

Le branchement des capteurs s'effectue via 2 connecteurs M12 - 12 pins. Le module est entièrement configuré par logiciel. Le module est alimenté par une alimentation externe 100-220 VAC fournie. La liaison entre le module et le PC est de type Ethernet (100 Mb/s). La visualisation, le paramétrage, l'acquisition est faite via le logiciel fourni.

Contrôles

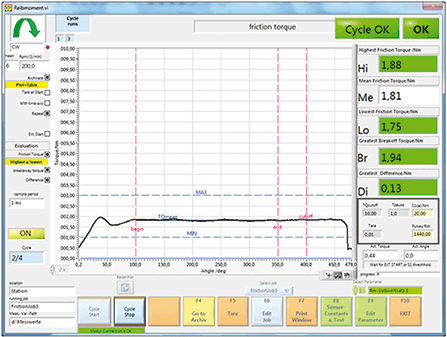

  • Vérification du couple de frottements
  • Vérification du couple pleine charge
  • Conformité puissance

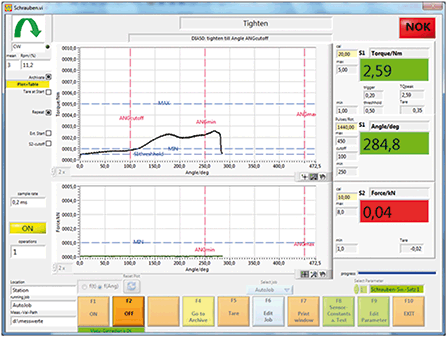

  • Vérification du couple de serrage

Applications

  • Mesure de couple sur banc de test ou en labo
  • Contrôle fin de chaîne
Voies d'entrée
1 , 2
Signal d'entrée
tension (0-10V)
Application
Couple
Interface
USB
Datalogger
non
Tension d'alimentation
12-29 VDC
Connecteur
bornier
Classe de Protection
IP40
Matériau
Aluminium

Dimensions : 190 x 112 x 51 mm, Poids : 900g

  • Interface CANopen ou RS-232
  • Couplemètre
  • Connectique
