Ref: DRFS - torquemeter tools

Couplemètre rotatif industriel à section hexagonale - 20 Nm - précision 0.25%

  • Etendue de mesure : 1 à 20 Nm
  • Vitesse de rotation maximale : 10000 tr/min
  • Section hexagonale
  • Signal de sortie : ±5 V
  • Non-linéarité : 0.15 %
  • Transmission du signal de mesure sans contact
  • Calibration compensée en température de 5 à 45°C
  • Sortie connecteur (Connecteur fourni)
  • Protection à la surcharge : 30 à 100% selon étendue de mesure
  • Sortie position angulaire en option (version DRFS-I-w)

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Se connecter
?

Présentation

DRFS est un capteur de couple rotatif précis et compact développé pour la production. Disponible en 7 étendues de mesure comprises entre 1 et 20Nm, la non-linéarité est inférieure à 0,15% et la sensibilité à la température très faible.

Montage et installation

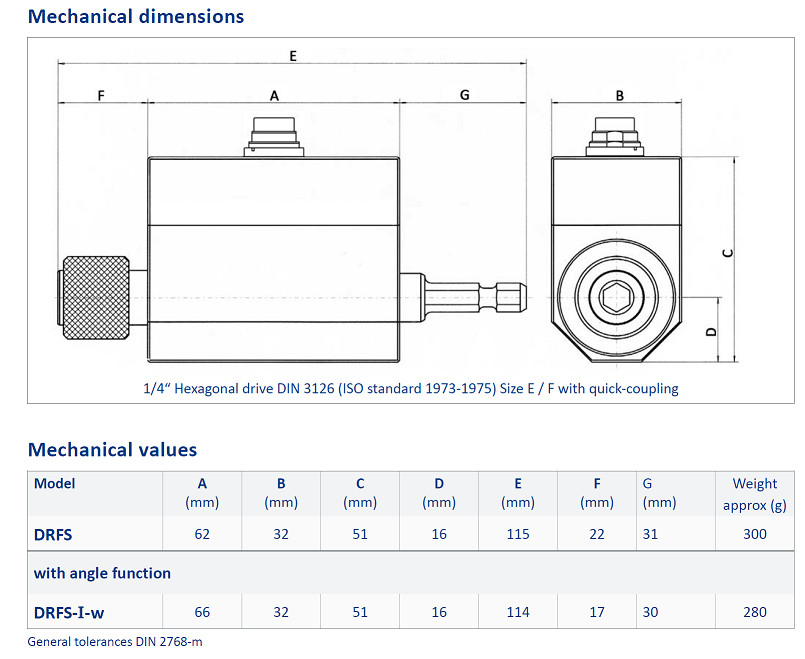

Le capteur DRFS est alimenté en 10VDC. Le signal de sortie est une tension +/- 5VDC linéaire avec le couple mesuré. La section hexagonale conforme au standard DIN 3126 permet un montage instantané sur l'outil ou l'équipement à vérifier. Dimensions

Applications

  • Bancs de tests
  • Outils d'assemblage
  • Visseuses pneumatiques
Type de capteur
rotatif
Etendue de mesure couple
1 / 2 / 5 / 10 / 12 / 15 / 20 Nm
Gamme de mesure
1 - 10 Nm, 10 - 100 Nm
Montage_Capteur
arbre
Vitesse de rotation maxi
10000 rpm
Non linéarité (% PE)
± 0.15 %
Hystérésis
0.1 % FS
Signal de sortie
± 2,7 VDC
Sortie régime
Non
Tension d'alimentation
10 Vcc
Connecteur
12pin-connector
Classe de Protection
IP40
Poids
0.300

Dimensions

  • Sortie angulaire (modèle DRFS-I-w...)
  • Câbles
  • GMV2 (alimentation, visualisation)
  • module d'acquisition
