Ref: DRFN

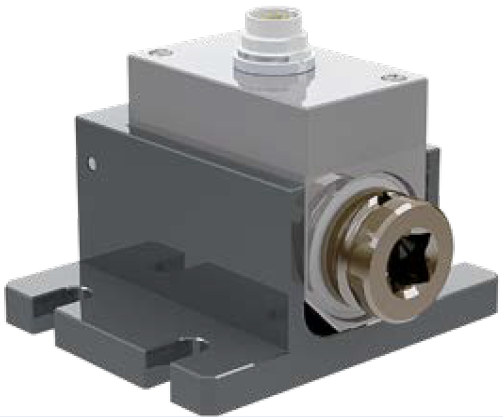

Couplemètre rotatif à section carrée - ±1 à ±5000 Nm

  • Capteur conçu pour le contrôle et l'étalonnage des visseuses à impulsions, ou autres outils sans impulsions
  • Etendue de mesure : ±1 à ±5000 Nm
  • Précision : ± 0,25%
  • Signal de sortie : ±5 V
  • Section carrée ¼“ à 1½“
  • Reconnaissance automatique des capteurs par l'électronique GMV2
  • Livré avec certificat d'étalonnage
  • Bande passante : 1 kHz
  • Protection à la surcharge : 100%
  • Température de fonctionnement : 0 à 60°C
  • Sortie angle en option.

Télécharger la fiche produit

?

Présentation

La série de couplemètres rotatifs DRFN est utilisée pour la mesure de couple de précision en rotation. Les interfaces à section carrée (¼“ à 1½“ ) permettent le raccordement direct de l'outillage sans accouplement. 23 versions sont disponibles, permettant de mesurer des couples sur des étendues comprises entre ±1Nm et ±5000 Nm, à des vitesses de rotation pouvant atteindre 12000 tr/min, avec une précision de 0,25%. Une sortie angle peut être ajoutée en option, utile par exemple pour la caractérisation couple/angle d'un outillage, d'une vanne, d'un robinet, etc... La bande passante est de 0-1kHz.

La transmission du signal entre l'axe de mesure et le stator est sans contact, apportant l'avantage d'une durée de vie optimisée et d'une minimisation du bruit de mesure.

Le couplemètre inclut une électronique d'amplification, permettant l'acquisition du signal de mesure avec une simple carte analogique (± 5 Vcc). Le connecteur 12 pins inclut les pins d'alimentation (12 Vcc) et les différentes sorties analogiques.

Spécifications

Communes à la gamme

Signal de sortie Précision Bande passante [Hz] Température de fonctionnement Compensation en température Etanchéité Alimentation Sortie angle (-w)
±5V ±0,25% 0-1000Hz 0-60°C 5-45°C IP40 12 VDC 360 ppr / 2 signaux en quadrature de phase

Versions disponibles

Modèle 1/4"(-w) 3/8"(-w) 1/2''(-w) 3/4''(-w) 1 "(-w) 1 1/2 ''(-w)
Etendue de mesure 1 2 5 10 12 15 20 Nm 20 30 50 63 Nm 100 160 200 Nm 200 300 500 Nm 1000 2000 Nm 2000 3000 4000 5000 6500 10000 Nm
Vitesse de rotation 12000 tr/min 12 000 tr/min 12 000 tr/min 12 000 tr/min 12 000 tr/min 7000 tr/min
Surcharge maxi 30 à 100 % 80 à 100 % 30 à 100% 50 à 100 % 30 à 50 % 50 à 100 %
Modele 3D standard angle Standard standard angle standard angle standard angle angle

Installation

Les interfaces à section carrée (¼“ à 1½“ ) du couplemètre rotatif DRFN permettent le raccordement direct de la plupart des outillages sans adapteur. Pour les faibles couples, le couplemètre peut être monté suspendu. Pour les couples plus élevés, il est conseillé de le poser sur pied.

Le DRVL est alimenté en 12 VDC.

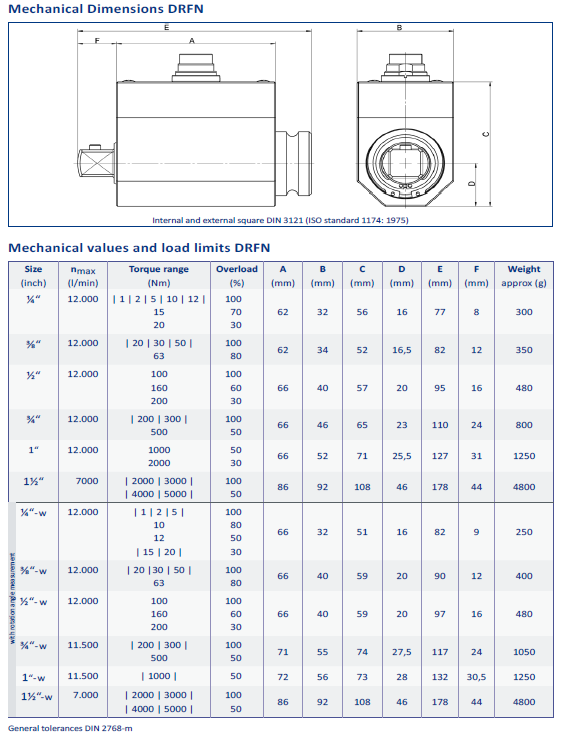

Dimensions

Electroniques

Des électroniques sont disponibles pour l'alimentation, et l'exploitation simple et directe du signal de sortie du DRFN.

ValueView GMV2 Value Master Base
Afficheur simple couple seul ou couple + régime. Alimente le couplemètre, affiche la valeur instantanée, pic ou min. 4 alarmes programmable et sortie RS-485 / Protocole ASCII pour le raccordement au PC ou l'automate. Pour la gestion de la vérification d'outillages ou de produits: Affichage numérique des valeurs de couple, vitesse, puissance mécanique et angle. Sauvegarde des valeurs dans la mémoire interne. Interface PC pour génération automatique de rapports. Système de gestion de cycles de test pour PC. Transfert des données par EtherNet. Cycles de test programmable (frottements, puissance, couple de serrage, etc...). Génération automatique de rapports.

Applications

  • Bancs d'essais
  • Vérification d'outils
  • Lignes d'assemblage
  • Automobile
Type de capteur
rotatif
Etendue de mesure couple
1 / 5000 Nm
Gamme de mesure
1 - 10 Nm, 10 - 100 Nm, 100 - 1000 Nm, 1000 - 5000 Nm
Montage_Capteur
arbre
Vitesse de rotation maxi
10000 rpm
Non linéarité (% PE)
± 0.1 %
Hystérésis
0.1 % FS
Signal de sortie
± 2,7 VDC
Sortie régime
Oui
Tension d'alimentation
10 Vcc
Connecteur
12pin-connector
Classe de Protection
IP40

  • Sortie angle
  • Système d'acquisition
