Ref: Value-View

Afficheur numérique de précision pour couplemètre

  • Afficheur pour capteurs de couple
  • Affichage de la vitesse de rotation en option
  • Affichage valeur instantanée / mini ou maxi
  • Tension d'alimentation : 230 VAC
  • Alimentation du capteur en 12 V
  • 4 alarmes programmables, Fonction tare
  • Linéarisation : jusqu'à 30 points
  • Convertisseur 24-bit
  • Sortie analogique tension
  • Jusqu'à 50 lectures par seconde
  • Sortie RS-485 ASCII en option
  • Sorties Relais en option

Télécharger la fiche produit

?

Présentation

Le modèle Valueview est un afficheur de précision conçu pour les couplemètres des séries DRVL, DRBK, DRFN, DRT, DRWPL et DRW-K. Le Valueview alimente le couplemètre, linéarise le signal de sortie (jusqu'à 30 points) et affiche au choix la valeur de couple instantané, la valeur mini ou la valeur maxi. La vitesse de lecture est paramétrable. Le Valueview intègre 4 alarmes programmables pour la détection du franchissement de limites de couple. Une fonction tare est également présente dans tous les modes de fonctionnement. La fonction +/- permet d'afficher la direction du couple mesuré.

La version 2 voies permet d'afficher en simultané la valeur de couple et la vitesse de rotation.

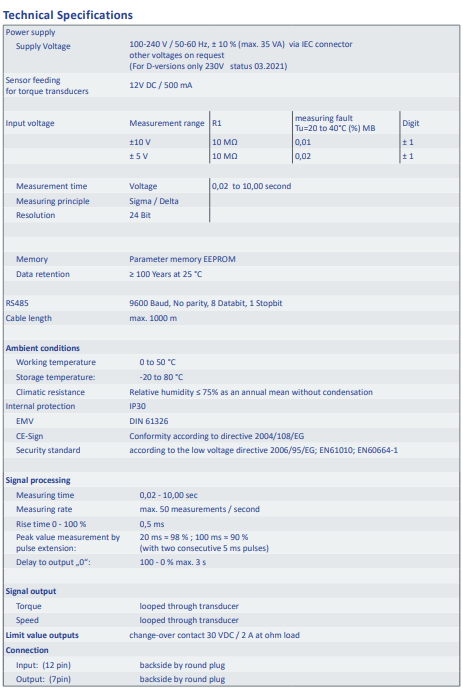

Spécifications

Applications

  • Bancs de test
  • machines spéciales
  • Labo et centre d'essais
  • Contrôle qualité
  • test de moteurs électriques
Type d'électronique
Afficheur
Voies d'entrée
1 , 2
Signal d'entrée
tension (0-10V), fréquence
Sortie analogique
± 5 VDC
Datalogger
non
Tension d'alimentation
10 Vcc
Connecteur
12 pin
Classe de Protection
IP40
Matériau
Plastique

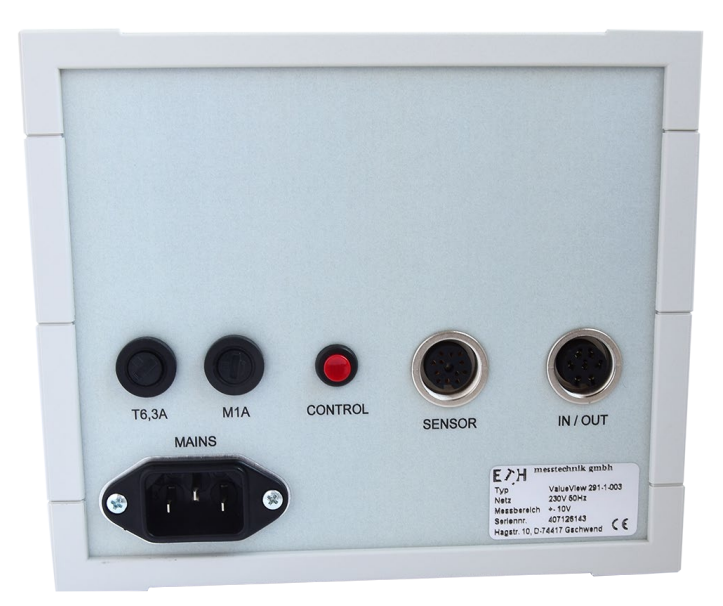

Version couple + vitesse

185 x 148 x 208 mm (Largeur x Hauteur x profondeur)

Version couple

185 x 87 x 208 mm (Largeur x Hauteur x profondeur)

  • Sortie RS-232 ASCII en option
  • Sorties Relais en option
  • 2ème voie pour l'affichage du régime de rotation
  • câbles
  • couplemètre
