Ref: SM

Capteur de force en S | Miniature - haute précision | 50N à 5000N

  • Etendue de mesure : 50 N à 5000 N
  • Non-linéarité : 0.03 % PE
  • Sensibilité en température : 0.0015 %/°C
  • Dérive sous charge : 0.025% (20 minutes)
  • Filetage métrique M6 ou M12
  • Sortie câble en standard

Télécharger la fiche produit

?

Présentation

Le capteur de force en S SM permet la mesure de charges en compression ou tension atteignant 5 kN dans un encombrement minimal. Disponible en 10 étendues de mesure comprises entre 50 et 5000N, la précision de mesure est de 0,03% de la pleine échelle pour une sensibilité de 3 mV/V. Les capteurs de force en S sont utilisés pour des mesures de force sur des machines de test et d’autres applications d'usage général.

Utilisation

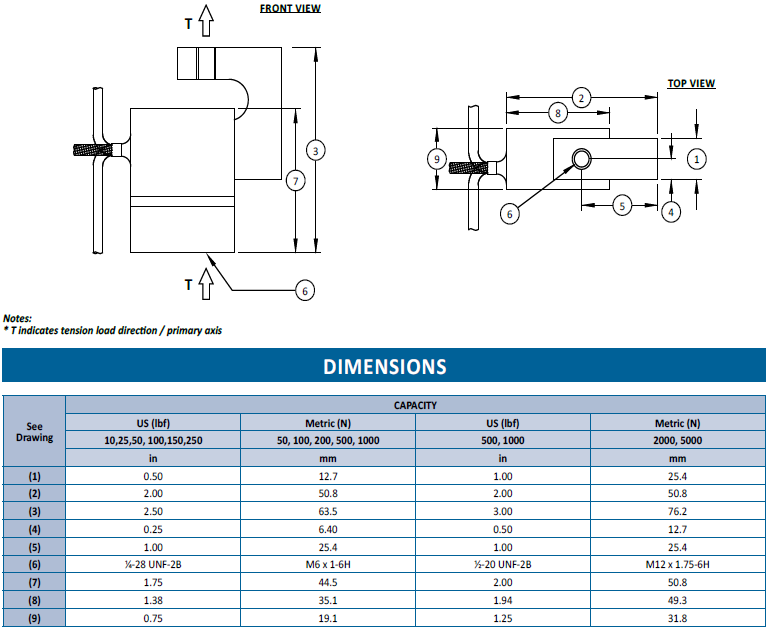

L'application de l'effort est réalisée via 2 taraudages M6 ou M12 de part et d'autre du capteur. Le capteur SM est fourni avec un câble de 2m, et la plage de température de fonctionnement est de -15 à +65°C. Les capteurs de force en S sont utilisés pour des mesures de force sur des machines de test et d’autres applications d'usage général. Ces capteurs peuvent être proposés avec un système d’acquisition 4 ou 8 voies ou une électronique de conditionnement analogiques.

Applications :

  • Contrôle qualité en production
  • Contrôle matériau
  • Essai de résistance des matériaux
  • Mesure simple de force de rupture
  • Travaux pratique en formation technique
  • Ecole d'ingénieur
  • Test sur maquettes

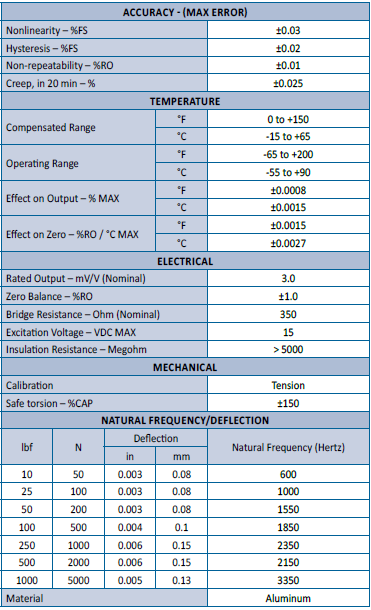

Type de capteur
En S
Direction de mesure
Traction + Comp.
Nombre de composantes
1 Axes
Etendue de mesure
50 à 1000 N
Gamme de force
10 N - 100 N, 100 N - 1.000 N, 1 kN - 10 kN
Non linéarité (% PE)
± 0.03 %
Hystérésis
0.02 % FS
Non-répétabilité
0.01 % FS
Sensibilité au Zéro
0.0027 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
3 mV/V
Résistance du pont
350 Ω
Surcharge
150 %PE
Gamme de compensation en température
15 à 65 °C
Tension d'alimentation
10 Vcc
Classe de Protection
IP40
Boitier
Plastique

Nous Consulter

  • Sorties standardisée
  • TEDS
  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie câble sur demande
  • Bouton de charge
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
