Ref: WMCP

Capteur de force inox - protection surcharge - 2,5 à 10 N - IP67

  • Etendue de mesure : 250g, 500g ou 1000g
  • Protection à la surcharge: 8 à 32 x EM
  • Non-linéarité : 0.2 %
  • Calibration: Traction
  • Signal de Sortie : 2 mV / V
  • Alimentation : 15 Vcc max
  • Sortie câble 1,5m en standard
  • Matériau : acier inoxydable IP67

Télécharger la fiche produit

?

Présentation

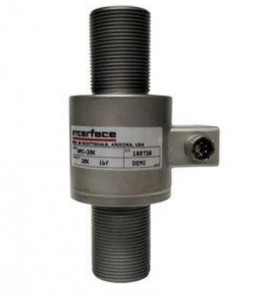

Le mini-capteur de force WMCP est idéal pour les applications industrielles OEM en raison de sa construction en acier inoxydable, d'une protection contre les surcharges très élevée. Ce produit est disponible en version 2,5N, 5N et 10N.

Conditionnement

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

  • Contrôle qualité en production
  • Contrôle matériau
  • Essai de résistance des matériaux
  • Mesure simple de force de rupture
  • Ecole d'ingénieur et formation technique de mesure
  • Test sur maquettes
  • Applications OEM

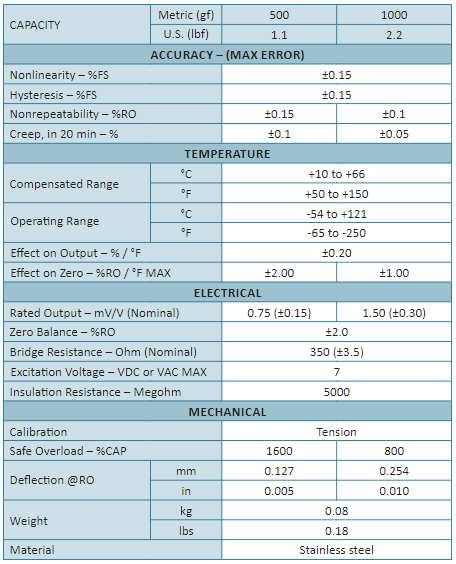

Type de capteur
Colonne
Nombre de composantes
1 Axes
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.02 %
Hystérésis
0.2 % FS
Non-répétabilité
0.05 % FS
Sensibilité au Zéro
0.005 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction
Surcharge
800 %PE
Matériau
Acier
Gamme de mesure
⩽ 250 N
Application
Haute Précision, Haute température

  • Instrumentation et conditionnement
  • Acquisition de données
  • Afficheurs conditionneurs
  • Cablage sur demande
