Ref: KM16z

Capteur de force miniature à tiges filetées - ±2 kN à ±50 kN - IP67

  • Etendue de mesure: ±2 kN à ±50 kN
  • classe de précision: 1 % (0,5% en option)
  • dimensions: Ø18 mm x 40 mm (2 à 20 kN) / Ø29 mm x 50 mm (50kN)
  • Signal de sortie: 1 mV/V
  • Calibration: Traction et compression
  • Protection Class: IP 67
  • Construction: Acier inoxydable
  • Relevé de sensibilité inclus
  • Certificat de calibration en option

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

KM16z est un capteur de force miniature dévelopé pour la mesure, la surveillance et l'optimisation des processus de fabrication. L'installation du capteur et l'application de l'effort axial à mesurer se font via 2 filetages M10 ou M16. Le montage devra s'assurer de l'absence d'efforts transverses ou de couples de flexion.

La mesure est en traction/compression sur des efforts maximaux de 50 kN. La précision de mesure est de 1%.

Spécifications

Etendue de mesure +/- 2kN +/- 5kN +/- 10kN +/- 20kN +/- 50kN
Classe de précision 1% 1% 1% 1% 1%
Signal de sortie 1mV/V 1mV/V 1mV/V 1mV/V 1mV/V
Dimensions Ø18 x 40mm Ø18 x 40mm Ø18 x 40mm Ø18 x 40mm Ø29 x 50mm
Tiges filetées M10x1.5 - 10mm M10x1.5 - 10mm M10x1.5 - 10mm M10x1.5 - 10mm M16x2 - 15mm
Moments max 1Nm 2Nm 5Nm 10Nm 20Nm
Couple torsion max 5Nm 8Nm 10Nm 10Nm 20Nm
Câble de sortie 3m 3m 3m 3m 3m

Installation

Le capteur KM16z est conçu pour une utilisation en environnement industriel sévère. Plage de température de fonctionnement étendue (-10 à +85°C), corps en acier inoxydable étanche IP67, conception ultra-rigide assurant une bande passante et une tenue aux vibrations élevées (fréquence de résonnance: 10 kHz à 43 kHz).

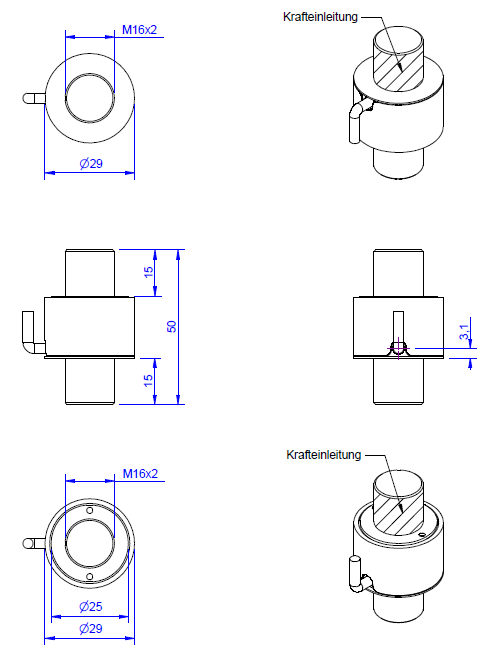

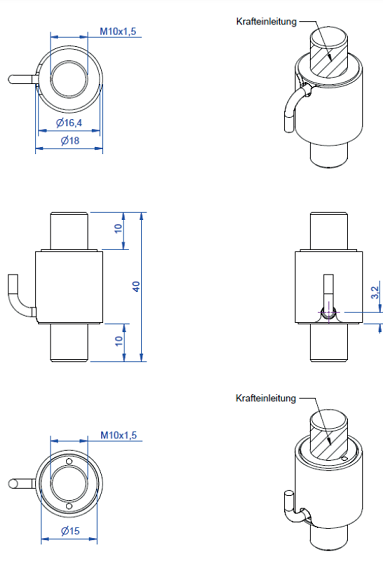

Dimensions

Versions 2 - 5 - 10 - 20 kN Version 50 kN

Conditionnement et acquisition

Le capteur est livré avec un câble de 3m. Le signal de sortie est non amplifié (0,5 à 1 mV/V). La chaîne de mesure peut-être complétée par un conditionneur ou un module d'acquisition:

Afficheur Afficheur Afficheur Conditionneur analogique Conditionneur analogique Conditionneur analogique Conditionneur analogique Module d'acquisition
GSV-2TSDI MICRA-M 9840 PMI-520AJ GSV-1A GSV-6K GSV-6L GSV-3USB
Afficheur 24 bits avec fonction acquisition Afficheur simple Afficheur numérique haute précision 1 ou 2 voies Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Module d'acquisition USB

Applications

  • mesure de l'effort de coupe
  • automatisation industrielle
  • surveillance de l'usure d'outils
Type de capteur
Embouts filetés
Précision (erreur totale)
1 %
Non linéarité (% PE)
± 0.1 %
Hystérésis
0.05 % FS
Sensibilité au Zéro
-3 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
0.05 mV/V
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
200 %PE
Matériau
Acier
Classe de Protection
IP67
Plage d'effort à mesurer
250 N - 5 kN
Application
OEM, low cost, Immergeable, Miniature

Dimensions

Versions 2 - 5 - 10 - 20 kN Version 50 kN
  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie connecteur sur demande
  • TEDS
  • Accessoires :
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
