Ref: SMTM - ±20 à ±200N - miniature

Capteur de force S - micro miniature - ±20 à ±200N, Surcharge : 10x

  • Capteur de force en S miniature
  • Utilisation : traction/Compression
  • Etendue de mesure : ±20N, ±100N, ±200N
  • Dimensions : 19.1 X 17.3 X 7.3 mm
  • Non-linéarité : ±0.1% PE
  • Protection à la surcharge : 10x
  • Température de fonctionnement : -50 à 95°C
  • Sensibilité du gain à la température : 0.018 %PE/°C
  • Faible dérive : 0.025% (20 minutes)
  • Installation: 2 taraudages M3
  • Sortie câble 1,5m

Télécharger la fiche produit

?

Présentation du capteur de force en S

Le modèle SMTM est un capteur de force de type S de très petite taille disponible dans des capacités allant de 20 à 200 N . Le capteur en S SMTM permet la mesure de charges en compression ou tension dans un encombrement minimal ( Hauteur 19.1mm ). La précision de mesure est de 0,15% de la pleine échelle, la sensibilité est de 2 mV/V.

Spécifications

étendues de mesure [N] ±20N, ±100N, ±200N
Précision 0,15%
Signal de sortie 2 mV/V
Alimentation 1 à 15 VDC (5 V recommandés)
Construction Aluminium ou acier
Température de fonctionnement -50 à 95°C
Connectique Sortie câble 4 fils 1,5m de longueur, sans connecteur
Dimensions 17.3 x 19.1 x 7.3 mm

Installation

L'application de l'effort est réalisée via un taraudages M3 de part et d'autre du capteur. Le capteur SMTM est fourni avec un câble de 1,5m, et la plage de température de fonctionnement est de -50 à +95°C.

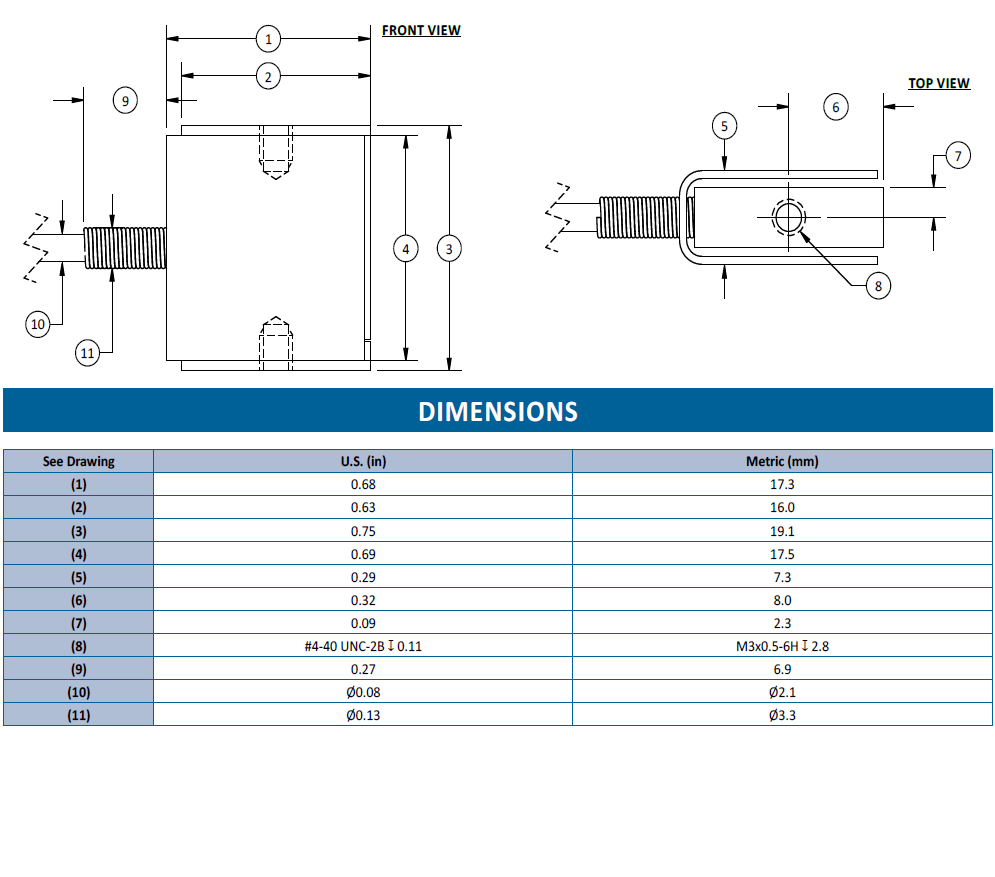

Dimensions

Conditionnement et acquisition

Le capteur en S SMTM est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

Afficheur 9840 GSV-2TSDI GSV-3USB PMI-520AJ GSV-1A GSV-6K GSV-6K GSV-6L
Afficheur numérique haute précision 1 ou 2 voies Afficheur 24 bits avec fonction acquisition Module d'acquisition USB Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Afficheur simple

Applications :

  • Contrôle qualité en production
  • Contrôle matériau
  • Essai de résistance des matériaux
  • Mesure simple de force de rupture
  • Travaux pratique en formation technique
  • Ecole d'ingénieur
  • Test sur maquettes
Type de capteur
Capteurs en S
Etendue de mesure Fz
20N , ±100N , ±200N
Précision (erreur totale)
0.25 %
Non linéarité (% PE)
± 0.1 %
Hystérésis
0.1 % FS
Non-répétabilité
0.5 % FS
Compensation en température
-15 à 65 °C
Température de fonctionnement
-50 à 95 °C
Sensibilité au Zéro
0.018 %PE/°C
Sensibilité du gain
0.010 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
1000 %PE
Construction
Aluminium ou Acier inoxydable
Classe de Protection
IP65
Plage d'effort à mesurer
⩽ 250 N
Application
Haute Précision, Miniature

  • Sorties standardisée
  • TEDS
  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie câble sur demande
  • Bouton de charge
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
