Ref: ZX-HM - ZX-PA

Capteur de déplacement à câble miniature - 0 à 38 mm - Sortie analogique

  • Capteur de position linéaire à câble miniature
  • Etendue de mesure : 38mm
  • Dimensions : 18,5 x 18,5 x 9,53 mm
  • Poids : 12g
  • Linéarité : ± 1% Pleine échelle
  • Construction : Aluminium Anodisé
  • Température : -55°C à 100°C
  • Durée de vie : 30 000 000 cycles complets
  • Réponse fréquentielle : 25 Hz

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Les capteurs de déplacement à câble ZX-HM et ZX-PA convertissent l'allongement du câble en un signal électrique, par effet Hall (ZX-HM) ou par un potentiomètre (ZX-PA). La durée de vie est comprise entre 10 et 30 millions de cycles selon le modèle. Avec une étendue de mesure de 38mm et ses dimensions ultra réduites, ces capteurs sont idéaux pour la mesure de position / déplacement de précision lorsque l'espace est limité. La température d'utilisation (de -40°C à 100°C) et la durée de vie importante en font une solution de choix pour des usages divers et à long terme.

Spécifications

ZX-HM ZX-PA
étendue de mesure 38 mm 38 mm
Résolution 0.04 mm infinie
Principe de mesure Effet Hall Potentiométrique
Durée de vie 30 millions 10 millions
Tension d'alimentation 5.00 ± 0.25 VDC 1 - 30 VDC
Signal de sortie 89% ± 3% de la tension d'alimentation 24.8 mV/mm x Tension d'alimentation
Température de fonctionnement -40° C to 100° C -55° C to 100° C
Bande passante 25 Hz 25 Hz
Poids 15 g 12 g

Montage

La mesure peut être déportée par des extensions de câble. Le corps du capteur et le câble sont indifféremment fixés sur la partie fixe ou mobile de la mesure. Le boîtier, qui comprend deux vis, est en aluminium anodisé, le câble (optionnel) en nylon et en acier. Le bout du câble peut être customisé pour faciliter son intégration à l'application désirée.

Applications

Les capteurs ZX-HM et ZX-PA sont recommandés pour :

  • l'intégration dans des espaces limités, les applications qui nécessitent un capteur de très petite taille
  • les essais automobile, de vitesse et d'accélération
  • les mesures de débattement sur des suspensions
  • toute autre application industrielle (banc de test, levage, manutention) ou robotique
Technologie
Capteur à câble
Etendue de mesure
0 à ±50 mm
Non-répétabilité
0.0032 % FS
Non linéarité (% PE)
± 1 %
Hystérésis
0.20 % FS
Bande passante (-3 dB)
25 Hz
Sortie analogique
0-10 VDC, non-amplifié
Classe de Protection
IP40
Tension d'alimentation
10 Vcc
Poids
0.15
Matériau
Aluminium
  • 18.54mm X 18.54 X 12.70mm
  • Câble avec protection nylon
  • Réduction de la tension du câble
  • Augmentation de la tension du câble
  • Protection contre les intrusions de poussière
  • Potentiomètre sur demande
  • Signal de sortie inversé
  • Connection électrique par picots à souder
  • Extension du câble
  • Afficheur
  • Câble électrique
  • Calibration
  • Câblage

Produits associés

Capteur de déplacement à câble compact

LX-PA / LX-EP

Capteur de déplacement à câble compact - low cost
capteur  à câble

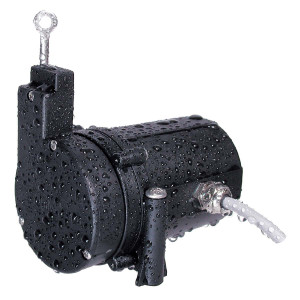

JX-PA
