Ref: ITL

Dynamomètre de levage - 5 à 100 tonnes - P66

Capteur de force de traction à jauges de contraintes
étendues de mesure: ±5, ±10, ±20, ±25, ±30, ±40, ±50 ou ±100 tonnes
Fixation via 2 paliers lisses sphériques
dimensions: 230mm x 75mm x 25mm ... 480 mm x 166 mm x 69 mm;
Classe de précision : 0.25%
Signal de sortie : 1,3mV/V, amplifiée
Connectique : connecteur, câble ou sans fil
Température de fonctionnement: -20 / +70 °C
Matériau: acier inoxydable IP66 (17-4PH) - IP67 en option
Certificat d'étalonnage inclus

Description
Présentation

La série de capteurs de tension ITL a été conçue pour le levage et le pesage dans des environnements difficiles et est entièrement fabriquée en acier inoxydable étanche IP67. Les étendues de mesure sont comprises entre +/- 5tonnes, et +/-100 tonnes, la précision de l'ordre de 0,25% de l'étendue de mesure, et le design compatible avec les tailles de manilles standard facilite l'installation.

La plage de température de fonctionnement est étendue (-20 à +70°C), avec une compensation de -10 à +50°C. Le signal de sortie est une tension de faible niveau (1,3mV/V à la pleine charge), une sortie amplifiée est disponible en option

De nombreuses options de customisation sont disponibles : étendue de mesure, version IP67, versions sans fil, etc...

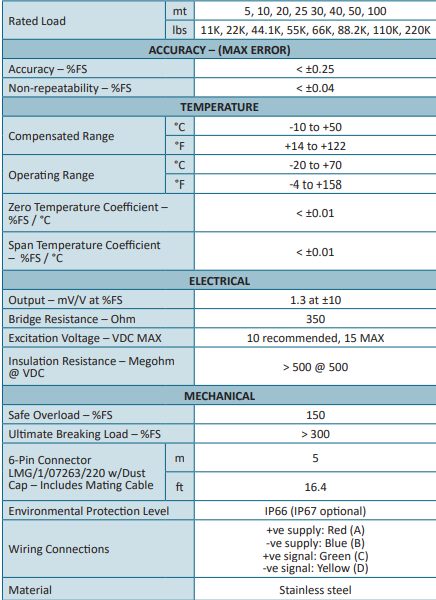

Spécifications

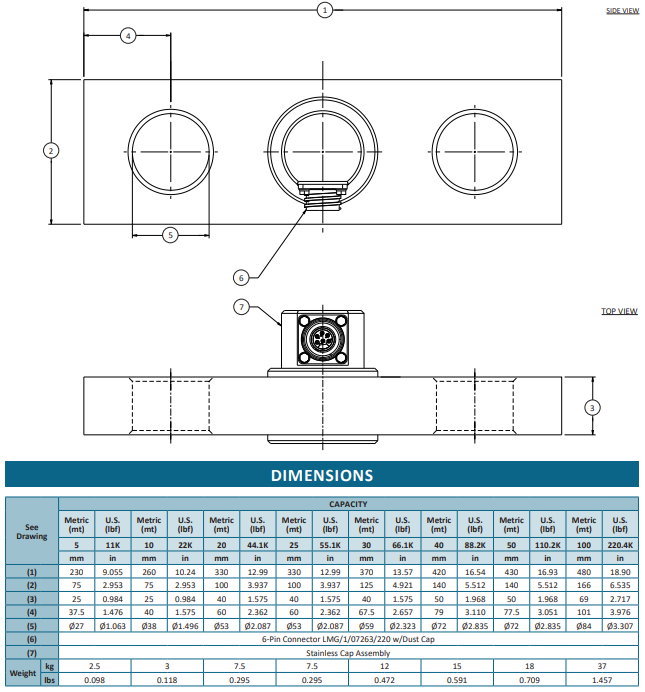

Dimensions

Applications
- Mesure de tension de chaîne
- test / validation de la tenue en effort des câbles d'ascensceurs
- mesure de chargement de grue
- Limitation de charge sur palans
Spécifications
Type de capteur

Dynamomètre

Etendue de mesure Fz

100kN , 200kN , 1000kN , 50kN , 250kN , 300kN , 400kN , 150kn

Précision (erreur totale)

0.5 %

Non linéarité (% PE)

± 0.1 %

Hystérésis

0.05 % FS

Compensation en température

-10 à 70 °C

Température de fonctionnement

-10 à 85 °C

Sensibilité au Zéro

0.02 %PE/°C

Sensibilité du gain

0.02 %/°C

Sortie analogique

non-amplifié

Signal de sortie

1 mV/V

Résistance du pont

350 Ω

Tension d'alimentation

10 Vcc

Connectique

Connecteur M8 + Câble 10m

Direction de mesure

Traction

Classe de Protection

IP65

Plage d'effort à mesurer

5kN - 250 kN, > 250 kN

Application

Haute Précision
Documents
Dimensions
Dimensions
Options
- étendue de mesure
- pose d'un connecteur sur le câble
- amplificateur intégré
Accessoires
- Electronique de conditionnement
- Afficheur

Présentation

La série de capteurs de tension ITL a été conçue pour le levage et le pesage dans des environnements difficiles et est entièrement fabriquée en acier inoxydable étanche IP67. Les étendues de mesure sont comprises entre +/- 5tonnes, et +/-100 tonnes, la précision de l'ordre de 0,25% de l'étendue de mesure, et le design compatible avec les tailles de manilles standard facilite l'installation.

La plage de température de fonctionnement est étendue (-20 à +70°C), avec une compensation de -10 à +50°C. Le signal de sortie est une tension de faible niveau (1,3mV/V à la pleine charge), une sortie amplifiée est disponible en option

De nombreuses options de customisation sont disponibles : étendue de mesure, version IP67, versions sans fil, etc...

Spécifications

Dimensions

Applications

Mesure de tension de chaîne
test / validation de la tenue en effort des câbles d'ascensceurs
mesure de chargement de grue
Limitation de charge sur palans

Type de capteur: Dynamomètre
Etendue de mesure Fz: 100kN , 200kN , 1000kN , 50kN , 250kN , 300kN , 400kN , 150kn
Précision (erreur totale): 0.5 %
Non linéarité (% PE): ± 0.1 %
Hystérésis: 0.05 % FS
Compensation en température: -10 à 70 °C
Température de fonctionnement: -10 à 85 °C
Sensibilité au Zéro: 0.02 %PE/°C
Sensibilité du gain: 0.02 %/°C
Sortie analogique: non-amplifié
Signal de sortie: 1 mV/V
Résistance du pont: 350 Ω
Tension d'alimentation: 10 Vcc
Connectique: Connecteur M8 + Câble 10m
Direction de mesure: Traction
Classe de Protection: IP65
Plage d'effort à mesurer: 5kN - 250 kN, > 250 kN
Application: Haute Précision
