Axe dynamométrique Inox IP67 low cost 0-5 à 0-200kN

  • Axe dynamométrique instrumenté pour mesure de charge
  • Etendues de mesure standard : ±5kN, ±10kN, ±20kN, ±50kN, ±100kN, ±200kN
  • Non-linéarité : 0.5% de la pleine charge
  • Signal de sortie: 1 mV/V (ou amplifié en option)
  • Dimensions: selon application;
  • Protection à la surcharge : 150%
  • Contruction : inox IP67
  • Température de fonctionnement : -20 à 70°C
  • Connectique : Câble 3 m 4 fils ou connecteur
  • Options: Ampli intégré, sans fil, autres dimensions, autres étendues de mesure, IP68...

Télécharger la fiche produit

?

Présentation

L'axe instrumenté ALP s'installe en lieu et place de l'axe qu'il remplace, et pour la mesure / surveillance de charges jusqu'à 20 Tonnes, avec une précision de mesure est l'ordre de 0,5 à 1% de la pleine échelle. Le signal de sortie est de 1,0 mV / V d'excitation (5 ou 10V). La protection contre les surcharges est de 150% de la plage de mesure.

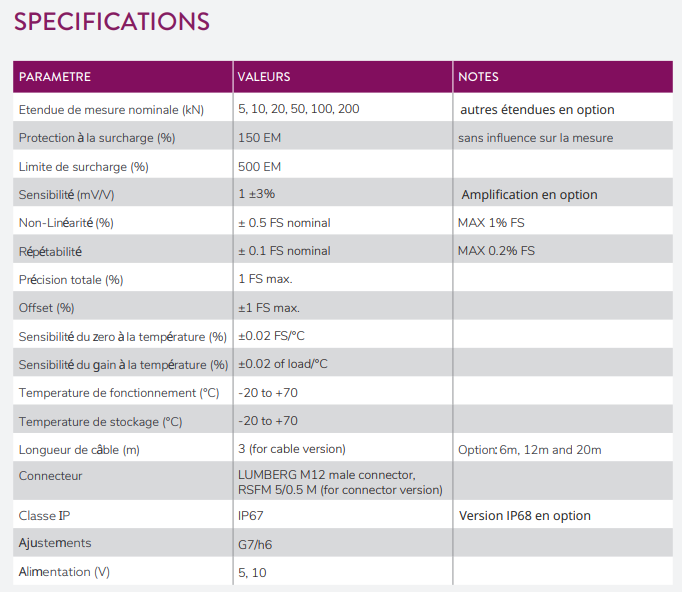

Spécifications

Installation

L'axe se monte en lieu et place de l'axe standard dans la tête de fourche et mesure les forces de traction et de compression appliquées sur la surface du cylindre. Il est fourni avec un câble de 3 m, et est compatible pour un usage en extérieur, avec un corps en acier inoxydable IP67, et une plage de température de fonctionnement de -20 à + 70 ° C. Le signal de sortie (1,0 mV/V) peut être amplifié en option.

Dimensions

Options de configuration

Applications

  • Instrumentation de machines outils
  • marine
  • levage
  • Pesage
Type de capteur
Axe dynamométrique
Etendue de mesure Fz
5kN , 10kN , 20kN , 50kN , 100kN , 200kN
Précision (erreur totale)
1 %
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.25 % FS
Non-répétabilité
0.1 % FS
Compensation en température
-20 à 70 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.02 %/°C
Sortie analogique
non-amplifié
Signal de sortie
1 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
5 Vcc

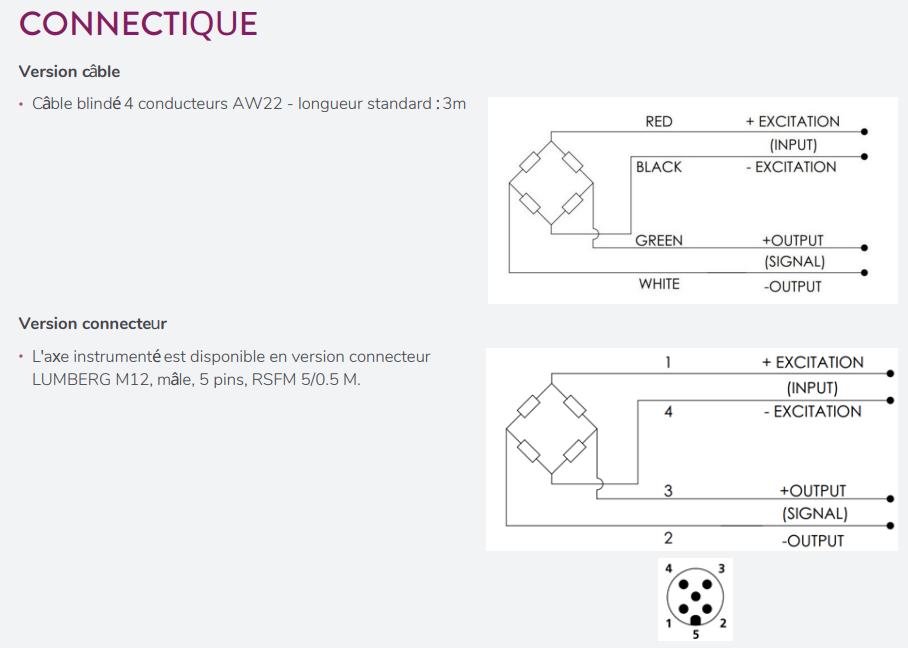

Connectique
Câble STC-31V-4 2m 4 fils open
Direction de mesure
Traction + Comp.
Surcharge
150 %PE
Matériau
Acier Inoxydable
Construction
Aluminium (2/10/20N) ou Acier Inox (>50N)
Classe de Protection
IP67
Plage d'effort à mesurer
5kN - 250 kN
Application
OEM, low cost

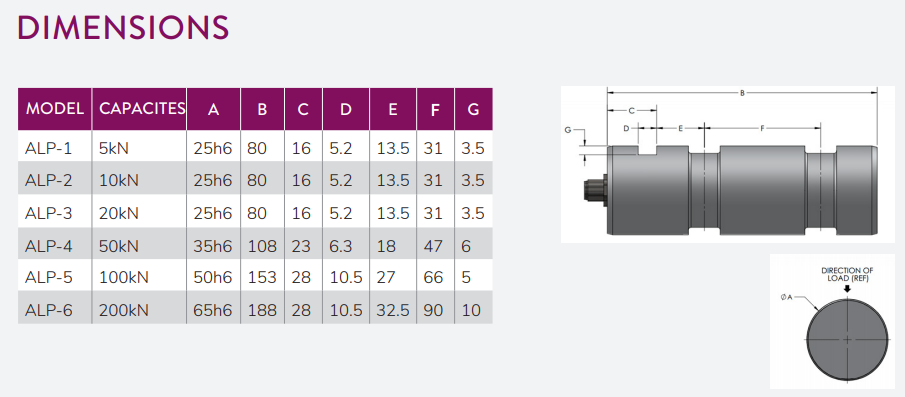

Dimensions

Connectique

Options de configuration

  • Calibration en traction et/ou compression
  • Longueur de câble
  • Connecteur spécifique
  • Compensation en température étendue
  • Calibration ISO 17025
  • Amplification (5VDC, 10VDC, 4-20mA)
  • Version immergeable
  • TEDS

Conditionneur / Afficheur

Module d'acquisition

Produits associés

Conditionnement de mesure

GSV-6K

Amplificateur pour capteur de force - miniature - 25 kHz
GSV-3USB - Module d'acquisition - 1 voie pont de jauge - Sortie USB

GSV-3USB

Module d'acquisition - 1 voie pont de jauge - Sortie USB
KM50z - ⌀50 - IP67 - Capteur traction miniature à embouts filetés - ±100kN - IP67

KM50z - ⌀50 - IP67

Capteur traction miniature à embouts filetés - ±100kN - IP67
KB16x32 - Axe dynamométrique - 1 à 10 kN - DIN ISO 8140 - Ø 16mm

KB16x32

Axe dynamométrique - 1 à 10 kN - DIN ISO 8140 - Ø 16mm
