Ref: KB16x32

Axe dynamométrique - 1 à 10 kN - DIN ISO 8140 - Ø 16mm

  • Axe dynamométrique pour fourche DIN 71152 / DIN ISO 8140
  • Etendues de mesure : ±1kN, ±2kN, ±5kN, ±10kN
  • Précision 1% - Non-linéarité : 0.2%
  • Signal de sortie: 1 mV/V
  • Calibration : compression, traction ou traction/compression
  • Dimensions: Ø 16mm h9 x 38mm;
  • Protection à la surcharge : 150%
  • Contruction : inox IP66
  • Température de fonctionnement : -10 à 85°C
  • Connectique : Câble 5 m 4 fils

Télécharger la fiche produit

?

Présentation

L'axe instrumenté KB16x32 est conçu pour mesurer la force de liaison avec une tête de fourche selon DIN 71152 / DIN ISO 8140. 4 capacités sont disponibles: 1kN, 2kN, 5 et 10kN, la précision de mesure est de 1% de pleine échelle pour une sensibilité de 1 mV / V. La protection contre les surcharges est de 50% de la plage de mesure.

Installation

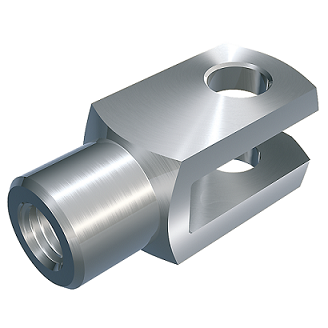

L'axe se monte en lieu et place de l'axe standard dans la tête de fourche et mesure les forces de traction et de compression appliquées sur la surface du cylindre.

Le capteur KB16x32 est fourni avec un câble de 5 m, et est compatible pour un usage en extérieur, avec un boîtier en acier inoxydable IP66, et une plage de température de fonctionnement de -10 à + 85 ° C.

Conditionnement et acquisition

Le capteur en S KB16x32 est alimenté en 1 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : permet la conversion du signal de mesure en tension ou courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA.

Applications

  • Contrôle qualité en production
  • Essai de résistance des matériaux
  • Mesure simple de force de rupture
  • Montage sur machine de contrôle
  • Mesure d'effort d'usinage
  • Mesure de déformation
  • Pesage
Type de capteur
Axe dynamométrique
Etendue de mesure Fz
1kN , 2kN , 5kN , 10kN
Moment max
50 Nm
Précision (erreur totale)
1 %
Non linéarité (% PE)
± 0.2 %
Hystérésis
0.05 % FS
Non-répétabilité
0.1 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.02 %/°C
Sortie analogique
non-amplifié
Signal de sortie
1 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
2.5 - 5 VDC
Connectique
Câble STC-31V-4 2m 4 fils open
Direction de mesure
Traction + Comp.
Déflection Fz
0.075 mm
Surcharge
150 %PE
Matériau
Acier Inoxydable
Construction
Aluminium (2/10/20N) ou Acier Inox (>50N)
Classe de Protection
IP65
Poids
0.012
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN
Application
OEM

Dimensions

Connectique

5 m cable FD 4x0,14/PUR

Pin Description wire color
+Us Alimentation + Rouge
-Us Alimentation - Noir
+Ud Sortie + Vert
-Ud Sortie - Blanc
blindage transparent

Convention

  • Compression : signal positif

Options de configuration

  • Calibration en traction et/ou compression
  • Longueur de câble
  • Connecteur spécifique
  • Compensation en température étendue
  • Calibration ISO 17025
  • anneau de fixation
