Ref: KM50z - ⌀50 - IP67

Capteur traction miniature à embouts filetés - ±100kN - IP67

Etendue de mesure: +/- 100kN
Transmission de l'effort : 2 filetages M30x2
classe de précision: 0,5 % (0,1% en option);
dimensions: Ø50 mm x 130 mm;
Signal de sortie: 1 mV/V
Couple maxi admissible : 100Nm
Effort radial maxi admissible: 10%
fréquence propre : 10kHz
Calibration: Traction et compression
Protection Class: IP 67
Construction: Acier inoxydable
Poids: 1,124 kg
Sortie câble 5m

Connectez-vous à votre compte pour afficher les prix

Se connecter

Délai standard : 2 à 6 semaines

Présentation

KM50z est un capteur de force miniature développé pour l'intégration d'une mesure de traction dans une machine, un banc, un treuil, etc.... La mesure est en traction seule ou en traction/compression sur des efforts maximaux de ±100 kN. La précision de mesure est de 0,5% (0,1% en option). L'installation du capteur et l'application de l'effort axial à mesurer se font via 2 filetages M30 selon l'étendue de mesure. Le montage devra s'assurer d'un maintien des efforts transverses < 10% de l'effort de traction, et des couples de flexion / cisaillement < 100Nm.

Le capteur KM50z est conçu pour une utilisation en environnement industriel sévère. Plage de température de fonctionnement étendue (-10 à +85°C), corps en acier inoxydable étanche IP67, conception ultra-rigide assurant une bande passante et une tenue aux vibrations élevées (fréquence de résonnance: 10 kHz).

Le capteur est livré avec un câble de 5m. Le signal de sortie est non amplifié (1 mV/V). La chaîne de mesure peut-être complétée par un conditionneur ou un module d'acquisition:

Modèle	GSV-6K	GSV-1H	GSV-6L	GSV-1M	GSV-3USB	GSV-2TSDI
Type	Connditionneur en ligne	Conditionneur Rail-DIN	Conditionneur PCB	Conditionneur simple	Module d'acquisition	Conditionneur de table avec afficheur
Signal de sortie	0-10V, -10/+10 VDC, 0-5V, +/- 5V, 0-20 mA, ou 4-20 mA	+/-10v ou 4-20 mA	0-10V, -10/+10 VDC, 0-5V, +/- 5V, 0-20 mA, ou 4-20 mA	+/-10v ou +/-5v	USB (PC)	-5/+5 VDC, 0-10VDC ou 4-20 mA + USB / RS-232
Format

Applications

Essais de traction
Instrumentation de machines de traction
Instrumentation d'équipements de levage
Instrumentation de bancs de test

Type de capteur: Embouts filetés
Etendue de mesure Fz: 100000
Précision (erreur totale): 0.5 %
Non linéarité (% PE): ± 0.5 %
Hystérésis: 0.05 % FS
Compensation en température: -10 à 70 °C
Température utilisation: -10 à 85 °C
Sensibilité au Zéro: 0.02 %PE/°C
Sensibilité du gain: 0.02 %/°C
Sortie analogique: non-amplifié
Signal de sortie: 1 mV/V
Résistance du pont: 350 Ω
Tension d'alimentation: 10 Vcc
Connectique: 5 m Unitronic FD CP Plus / 4x0,14;
Direction de mesure: Traction + Comp.
Déflection Fz: 0.04 mm
Surcharge: 200 %PE
Matériau: Acier Inoxydable
Classe Protection [IPxx]: IP67
Poids: 1,124
Plage d'effort à mesurer: 5kN - 250 kN
Application: OEM, low cost, Immergeable

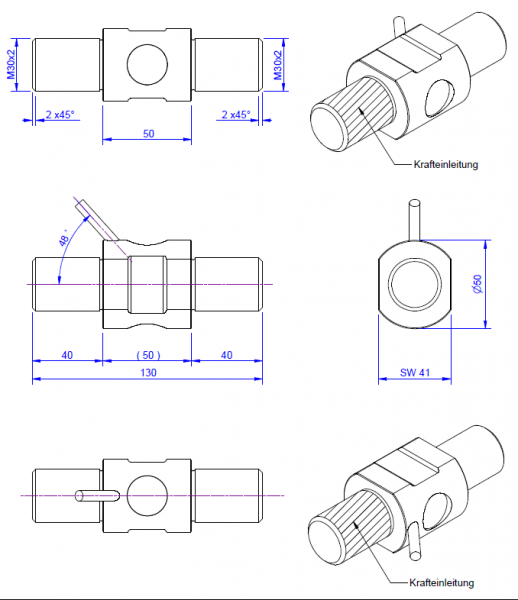

Dimensions

Câble

+Us : Alimentation + | Rouge
-Us : Alimentation - | noir
+Ud : Sortie + | vert
- Ud : Sortie - | blanc

Longueur du câble
Pose d'un connecteur sur le câble
certificat d'étalonnage usine
