Ref: KL-500

Capteur de force de traction - 100 kN à 1MN - IP66

  • Capteur de force de traction à jauges de contraintes
  • étendues de mesure: ±100kN, ±200kN, ±500kN, ±1MN
  • Fixation via 2 paliers lisses sphériques
  • dimensions: 225mm x 85mm x 28mm ... 650 mm x 240 mm x 100 mm;
  • Classe de précision : 0.5%
  • Signal de sortie : 1mV/V
  • Connectique : Connecteur M8 ou M12, 4 pins
  • Câble 10 m inclus
  • Température de fonctionnement: -34 / +100 °C

Télécharger la fiche produit

?

Présentation

Le capteur de force KL500 est conçu pour la mesure de forces de traction sur des chaînes, des grues, des cordes, etc... l'intégration mécanique se fait par 2 paliers lisses sphériques, et offre une tolérance face aux efforts non centrés. Le capteur est en acier haute résistance. La précision de mesure est de 0,5% sur des étendues de mesure de 10, 20, 50 ou 100 tonnes.

Le signal de sortie est non amplifié, la sensibilité est de 1mV/V. La connectique consiste en un connecteur rond M8 ou M12. Un câble de 10m est fourni. Des modules de conditionnement internes ou intégrés au capteur sont disponibles en option, pour un signal de sortie de type 0-10 VDC, 4-20 mA ou numérique. La plage de température de fonctionnement est de -10 à +85°C.

Applications

  • Mesure de tension de chaîne
  • test / validation de la tenue en effort des câbles d'ascensceurs
  • mesure de chargement de grue
Type de capteur
Capteurs spéciaux
Etendue de mesure Fz
100kN , 200kN , 500kN , 1000kN
Nombre de composantes
1 Axes
Précision (erreur totale)
1 %
Température de fonctionnement
-20 à 85 °C
Sortie analogique
non-amplifié
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Classe de Protection
IP65
Application
Haute Précision

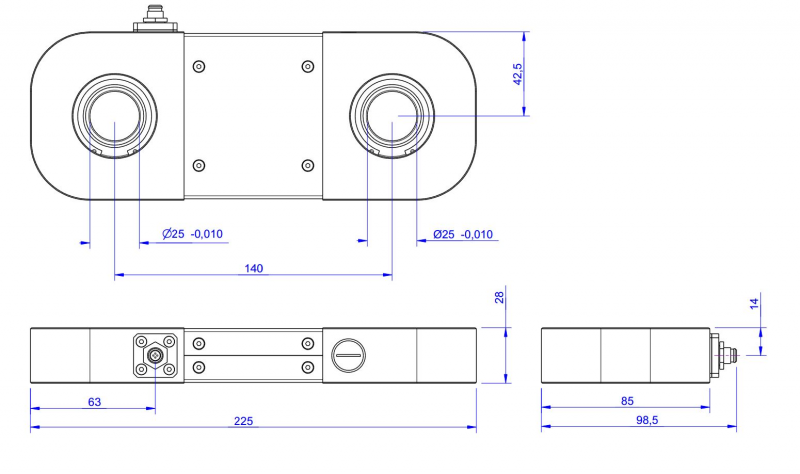

Version 100 kN / 10 tonnes

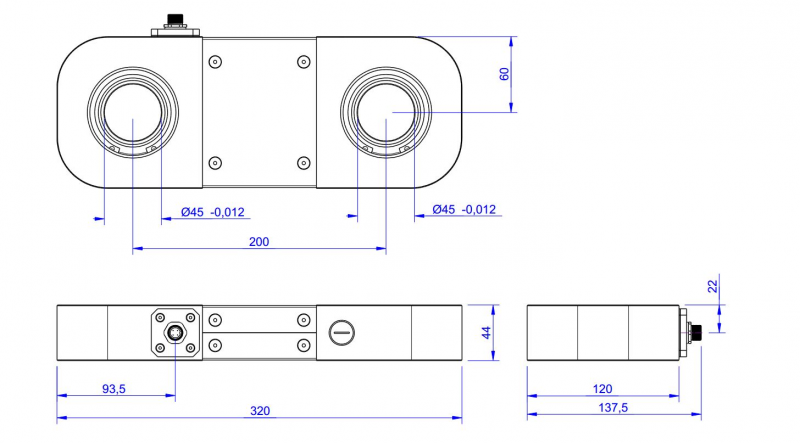

Version 200 kN / 20 tonnes

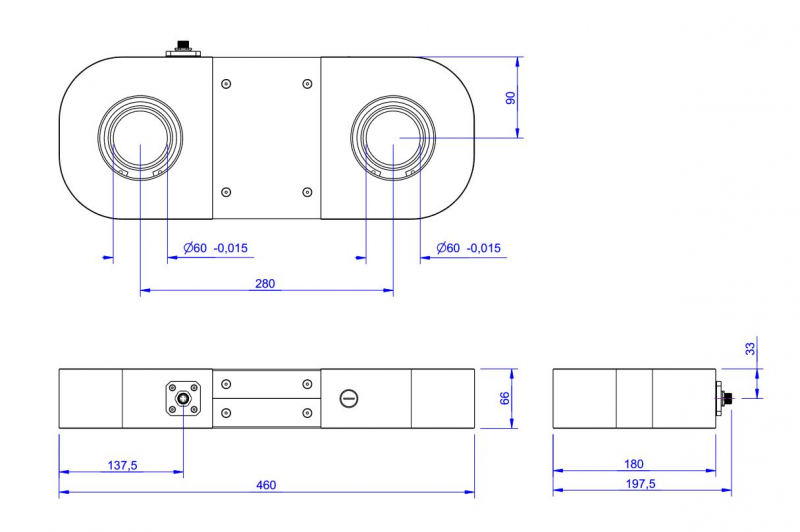

Version 500 kN / 50 tonnes

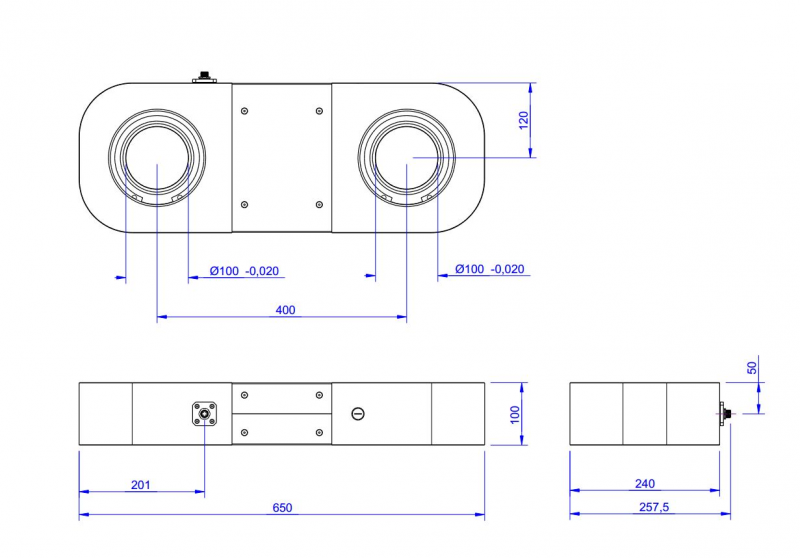

Version 1000 kN / 100 tonnes

  • étendue de mesure
  • pose d'un connecteur sur le câble
  • amplificateur intégré
  • Electronique de conditionnement
  • Afficheur
