Ref: TTL

Capteur de tension de chaîne - 2 à 3 tonnes - IP67

Capteur de force de traction à jauges de contraintes
étendues de mesure: ±20, ±30 kN
Fixation via 2 paliers lisses sphériques

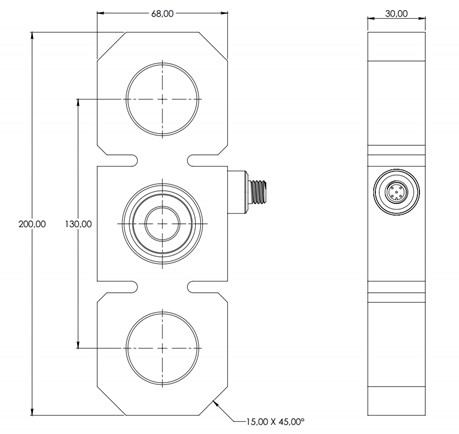

dimensions: 230mm x 75mm x 25mm ... 480 mm x 166 mm x 69 mm;
Classe de précision : 1 %
Signal de sortie : 1mV/V, 4-20 mA, 0-10 VDC
Connectique : sortie connecteur M12
Température de fonctionnement: -40 / +85 °C
Matériau: acier inoxydable IP67 (15-5PH ou 17-4PH )
Certificat d'étalonnage inclus

Présentation

Le TTL (Tension Load Link) est un capteur de force en acier inoxydable conçu pour les mesures de charges statiques et dynamiques jusqu'à 3 tonnes sur des grues, les systèmes de levage et les installations de levage. La conception, robuste, est étanche IP67. La précision totale est de l'ordre de 1% de l'étendue de mesure.

La plage de température de fonctionnement est étendue (-40 à +85°C), avec une compensation de -10 à +71°C. Le signal de sortie est une tension de faible niveau (1mV/V à la pleine charge), une sortie amplifiée (0-10V ou 4-20 mA) est disponible en option

Spécifications

Parameter	Range	Notes
Rated load	20kN & 30kN
Proof load	150% of rated load	No effect on calibration
Ultimate load	300% of rated load	No structural failure (deformation only)
Deflection	<0.1 mm
Output at rated load (RO)	1mV/ V	Nominal
	4-20mA	2 - wire 3 - wire
	0-10V	3 - wire
Current consumption	mA	Current output 4 … 20 mA 2-wire: signal current Current output 4 … 20 mA 3-wire: < 10 mA Voltage output: < 10 mA,
Supply voltage	VDC	13…28 for current output, 14…28 for voltage output,
Non-linearity	<= 0.5% RO
Hysteresis	<= 0.5% RO
Repeatability	<= 0.05% RO
Output (span) temp coefficient	±0.02% RO / °C
Offset (zero) temp coefficient	±0.02% RO / °C
Compensated temp range	-15°C to +71°C
Operating temp range	-40°C to +85°C
Insulation resistance	=>5 Gohm @ 50 VDC
Connector	M12
