Ref: ISHK-D

Manille dynamométrique - 1 à 35 tonnes - IP67

  • Capteur de force de traction à jauges de contraintes
  • étendues de mesure: ±1, ±2, ±3.25, ±4.75, ±6.5, , ±9.5, ±12, ±17, ±25 ou ±35 tonnes
  • Classe de précision : 1%
  • Signal de sortie : 2mV/V, amplifiée
  • Connectique : connecteur, câble ou sans fil
  • Température de fonctionnement: -20 / +70 °C
  • Matériau: acier inoxydable IP67
  • Certificat d'étalonnage inclus

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

La manille dynamométrique ISHK-D est conçue pour le levage, le pesage et la mesure de tension dans des environnements sévères. L'axe de la manille est usiné dans un acier haute résistance. La manille est issu de la série G2150 du fabricant Crosby. Les étendues de mesure sont comprises entre ±1 et ±35 tonnes, la précision de l'ordre de 1%, et la protection à la surcharge est de 150%.

La plage de température de fonctionnement est étendue (-20 à +70°C), avec une compensation de -10 à +50°C. Le signal de sortie est une tension de faible niveau (2mV/V à la pleine charge), une sortie amplifiée est disponible en option

De nombreuses options de customisation sont disponibles : étendue de mesure, version IP67, versions sans fil, etc...

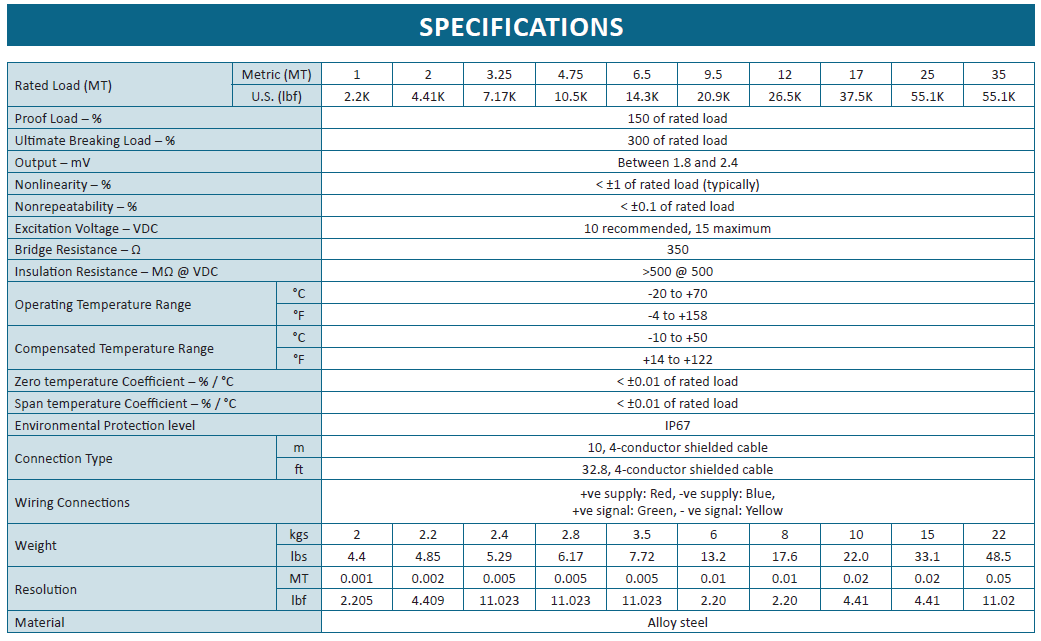

Spécifications

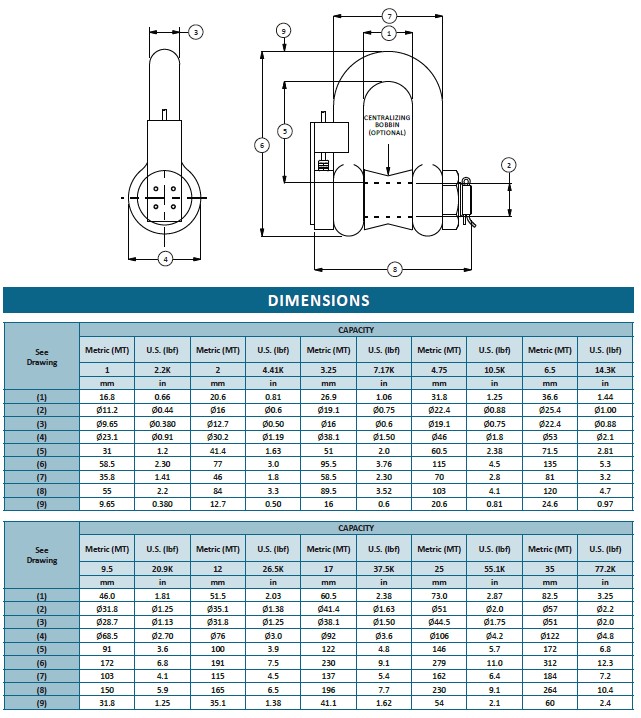

Dimensions

Applications

  • Mesure de tension de chaîne
  • test / validation de la tenue en effort des câbles d'ascensceurs
  • mesure de chargement de grue
  • Limitation de charge sur palans
Type de capteur
Dynamomètre
Etendue de mesure Fz
100kN , 200kN , 1000kN , 50kN , 250kN , 300kN , 400kN , 150kn
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.1 %
Hystérésis
0.05 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.02 %/°C
Sortie analogique
non-amplifié
Signal de sortie
1 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Connecteur M8 + Câble 10m
Direction de mesure
Traction
Classe de Protection
IP65
Plage d'effort à mesurer
5kN - 250 kN, > 250 kN
Application
Haute Précision

Dimensions

  • étendue de mesure spécifique
  • connectique
  • amplificateur intégré
  • Transmission sans fil
  • versions immergeables
  • Electronique de conditionnement
  • Afficheur
