Ref: LW - 22N à 450 kN - 6 à 80 mm

Rondelle de charge de précision - 22N à 450 kN - IP65

  • Etendue de mesure : 22N à 450kN
  • Non-linéarité : 0,5 à 1 % PE
  • Température de fontionnement : -55 à +120 °C
  • Protection Class: IP 65
  • Sortie : 2 mV / V
  • Construction: Acier inoxydable
  • Diamètre interne: 2,5 à 80 mm
  • Hauteur: 6,4 à 32 mm selon versions

Télécharger la fiche produit

?

Présentation

Le capteur de force LW est une rondelle de charge disponible avec un très large choix de capacités et de géométries. Ce type de capteur est utilisé pour la mesure de force de pré-contrainte sur des assemblage. La précision est de l'ordre de 0,5 à 1% de la pleine échelle selon les versions.

Disponible en 15 niveaux de charge comprises en 22 N et 450 kN, le LW se caractérise par une fabrication robuste (acier inoxydable, IP 65, protection à la surcharge de 150%) avec une plage de température de fonctionnement comprise entre -55 et 120°C.

Connectique par défaut: 1 câble de 1,5m. Un connecteur peut être installé en option.

Conditionnement et acquisition

Le capteur de force LW est alimenté en 5VDC. Le signal de sortie non-amplifié. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

  • Mesure de force de serrage
  • Mesure de pré-contrainte sur assemblage vissé
  • Mesure de couple de serrage
Type de capteur
Poutre et Rondelle
Nombre de composantes
1 Axes
Précision (erreur totale)
0.5 %, > 1 %
Non linéarité (% PE)
± 1 %
Hystérésis
0.5 % FS
Non-répétabilité
0.03 % FS
Compensation en température
-15 à 70 °C
Température de fonctionnement
-55 à 120 °C
Sensibilité au Zéro
0.03 %PE/°C
Sensibilité du gain
0.03 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
2.5 - 5 VDC
Connectique
Câble 1,5m
Direction de mesure
Compression
Matériau
Acier
Classe de Protection
IP65
Gamme de mesure
⩽ 250 N, 250 N - 5 kN, 5kN - 250 kN, > 250 kN
Application
OEM, Fatigue

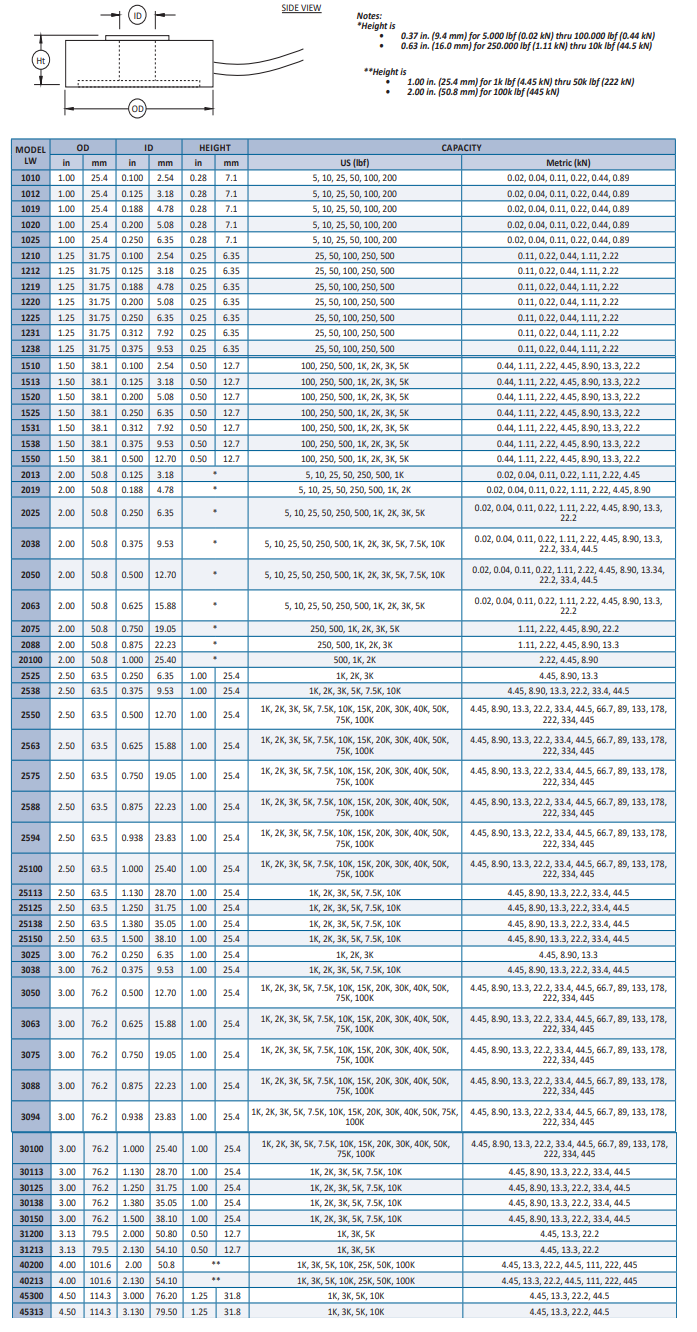

Dimensions

Options de configuration

  • élargissement de la compensation en température
  • Longueur du câble
  • Connectique
  • TEDS

Conditionneur / Afficheur

Module d'acquisition
