Ref: KR20 - M5 à M16 - 5 à 200 kN - IP65

Rondelle de charge - Force de serrage vis M5 à M16 - 5 kN à 200 kN

  • Capteur de force de serrage de boulon
  • Etendue de mesure : 5kN, 10kN, 20kN, 30kN, 40kN, 50kN, 60kN, 100kN, 200kN
  • Diamètre intérieur : M5, M6, M8, M10, M12, M16
  • Dimensions : Ø 16 x 7 mm à Ø 40 x 12 mm
  • Non-linéarité : 0,5 % PE
  • Classe de précision: 1 %
  • Température de fontionnement : -10 à +85 °C
  • Sortie : 0,4 à 0,7 mV/V selon version
  • Construction: Acier inoxydable IP65
  • Sortie: câble 3m en standard
  • 2 rondelles durcies de 4mm d'épaisseur incluses

Télécharger la fiche produit

?

Présentation

Le capteur de force KR20 de type rondelle a été conçu pour la mesure de force de précontrainte d'un assemblage vissé avec boulons de diamètre M5 à M16. La précision est de l'ordre de 1% de la pleine échelle.

Disponible en 11 versions de capacité comprises en 10 et 200 kN, il se caractérise par une fabrication robuste (acier inoxydable, IP 65, protection à la surcharge de 150%) avec une plage de température de fonctionnement comprise entre -10 et 85°C. Un certificat de calibration 5 points est fourni avec chaque capteur.

Utilisation

Alimentation en 5 ou 10VDC. Signal de sortie non-amplifié. Connectique par défaut: 1 câble de 3m avec connecteur SUB-D15 qui doit absolument être conservé, les résistances de calibration étant logées dans le connecteur. Deux rondelles durcies sont fournies avec le capteur, permettant de s'assurer de la répartition homogène de la charge sur le capteur.

Les modules de conditionnement GSV sont recommandés pour le conditionnement du signal de sortie:

Applications

  • Mesure de force de serrage
  • Mesure de pré-contrainte sur assemblage vissé
  • Mesure de couple de serrage

Options et accessoires

  • élargissement de la compensation en température
  • Longueur du câble
  • calibration
  • Fiche TEDS
  • Module de conditionnement
  • Afficheur
  • Système d'acquisition
Type de capteur
Poutre et Rondelle
Etendue de mesure Fz
5kN , 10kN , 20kN , 30kN , 40kN , 50kN , 60kN , 100kN , 200kN
Nombre de composantes
1 Axes
Précision (erreur totale)
1 %
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.5 % FS
Non-répétabilité
0.05 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.05 %PE/°C
Sensibilité du gain
0.05 %/°C
Sortie analogique
non-amplifié
Signal de sortie
0.4 , 0.7 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
STC-32-T-4 und Adapterkabel Sub-D15 3m
Direction de mesure
Compression
Déflection Fz
- mm
Surcharge
150 %PE
Construction
Acier inoxydable
Classe de Protection
IP65
Gamme de mesure
5kN - 250 kN
Application
OEM, low cost, Miniature

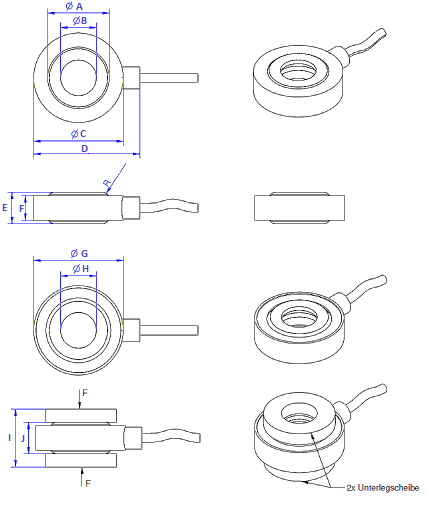

Dimensions

Dimension 5kN M5 10/20kN M6 20kN M8 30/60kN M10 50/100 kN M12 100/200kN M16
A 7,35 10,5 13,75 17 22,5 30
B 6 6 8 10 12 16
C 14,5 16 20 25 30 40
D 17,9 19,7 23,7 28,75 33,5 43,6
E 7,2 7 7,1 8,7 9,1 12
F 5,9 5,5 5,5 7,5 7,5 10
G 14,5 16 20 25 30 40
H 6 6 8 10 12 16
I 12,2 13 13 17 17 20
J 7,2 7 7 9 9 12
R 1,5 1,25 1,75 3,5 5 6

Connectique

câble 3m en standard

Borne Description Couleur du fil
+Us Alimentation + Rouge
-Us Alimentation - Noir
+Ud Sortie + vert
-Ud Sortie - blanc

Options de configuration

  • Longueur de câble
  • Connecteur spécifique
  • Compensation en température étendue
  • Calibration ISO 17025

Conditionneur / Afficheur

Module d'acquisition

Connectique

  • Câble de connection 1,5 m fiches volantes
