Ref: LWCF - M6 à M53 - 15 à 1500 kN

Rondelle de charge de précision - 15 kN à 1500 kN - IP65

  • Etendue de mesure : 15kN à 1500kN
  • Non-linéarité : 1 % PE
  • Non-répétabilité : 0.3 % PE
  • Température de fontionnement : -10 à +70 °C
  • Protection Class: IP 65
  • Sortie : 1 mV / V
  • Construction: Acier inoxydable
  • Hauteur: 12 à 35 mm selon versions

Télécharger la fiche produit

?

Présentation

Le capteur de force LWCF est une rondelle de charge utilisée pour la mesure de force de pré-contrainte sur des serrages boulonnés. La précision est de l'ordre de 1% de la pleine échelle.

Disponible en 13 versions de charge comprises en 15 kN et 1,5 MN, le LWCF se caractérise par une fabrication robuste (acier inoxydable, IP 65, protection à la surcharge de 150%) avec une plage de température de fonctionnement comprise entre -10 et 70°C.

Connectique par défaut: 1 câble de 3m. Un connecteur peut être installé en option.

Conditionnement et acquisition

Le capteur de force LWCF. Alimentation en 5VDC. Signal de sortie non-amplifié. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

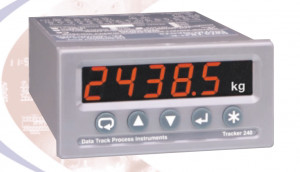

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

  • Mesure de force de serrage
  • Mesure de pré-contrainte sur assemblage vissé
  • Mesure de couple de serrage

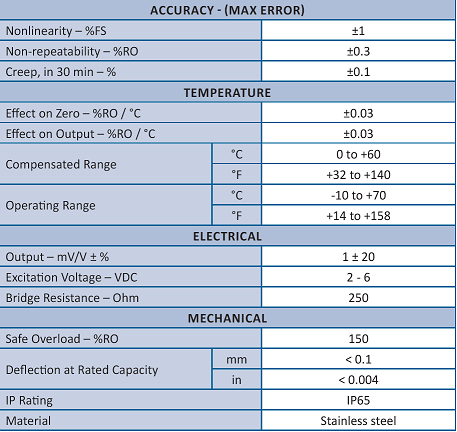

Type de capteur
Poutre et Rondelle
Nombre de composantes
1 Axes
Précision (erreur totale)
> 1 %
Non linéarité (% PE)
± 1 %
Hystérésis
0.5 % FS
Non-répétabilité
0.03 % FS
Compensation en température
0 à 60 °C
Température de fonctionnement
-10 à 70 °C
Sensibilité au Zéro
0.03 %PE/°C
Sensibilité du gain
0.03 %/°C
Sortie analogique
non-amplifié
Signal de sortie
1 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
2.5 - 5 VDC
Direction de mesure
Compression
Matériau
Acier
Classe de Protection
IP65
Gamme de mesure
250 N - 5 kN, 5kN - 250 kN, > 250 kN
Application
OEM

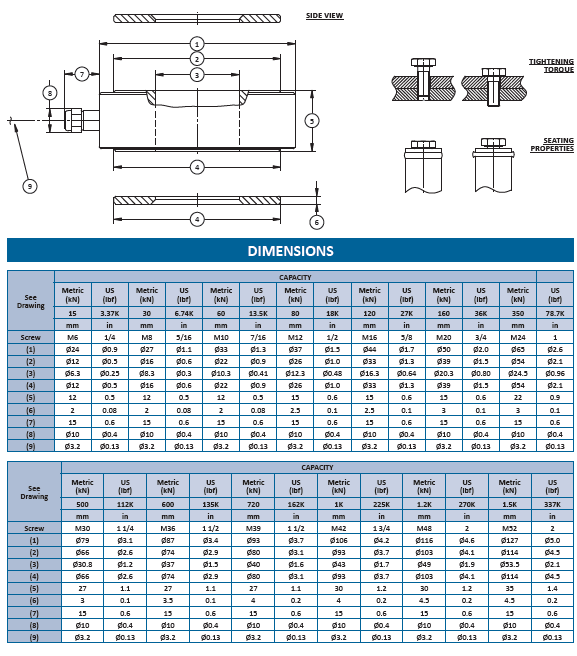

Dimensions

Options de configuration

  • élargissement de la compensation en température
  • Longueur du câble
  • Connectique
  • TEDS
