Ref: LWHP18 - M5 à M100 - 5 à 5000 kN

Capteur de force annulaire haute capacité - 5 kN à 5000 kN - IP67

  • Etendue de mesure : 0.5kN à 5000kN
  • Non-répétabilité : 0.01 % PE
  • Température de fontionnement : 10 à 70 °C
  • Protection Class: IP 67
  • Sortie : 1 à 20 mV / V
  • Construction: Acier inoxydable
  • Sortie: câble en standard

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Le capteur de force LWHP18 est une rondelle de charge. Il est utilisé pour la mesure de force de pre-contrainte sur des serrages de charge élevés. La précision est de l'ordre de 0.5% de la pleine échelle. il est disponible pour des charges comprises entre 10 kN et 5000 kN. Il se caractérise par une fabrication robuste (acier inoxydable, IP 65, protection à la surcharge de 150%) avec une plage de température de fonctionnement comprise entre -10 et 70°C.

Utilisation

La rondelle de charge , LWHP18 , est installée sous la tête de vis pour mesurer la contrainte liée au serrage. Pour une plus faible déflexion, Le LWHP18 est acier inoxydable. Une tenue à la surcharge de 150% de l’étendue de mesure, permet de garantir le bon fonctionnement du capteur dans les phases de montage et de déflexion des assemblages.

Conditionnement et acquisition

La rondelle de charge LWHP18est alimenté en 2 et 12 Vcc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

  • Mesure de force de serrage
  • Mesure de charge au montage
  • Mesure de pré-contrainte sur assemblage vissé
  • Mesure de couple de serrage

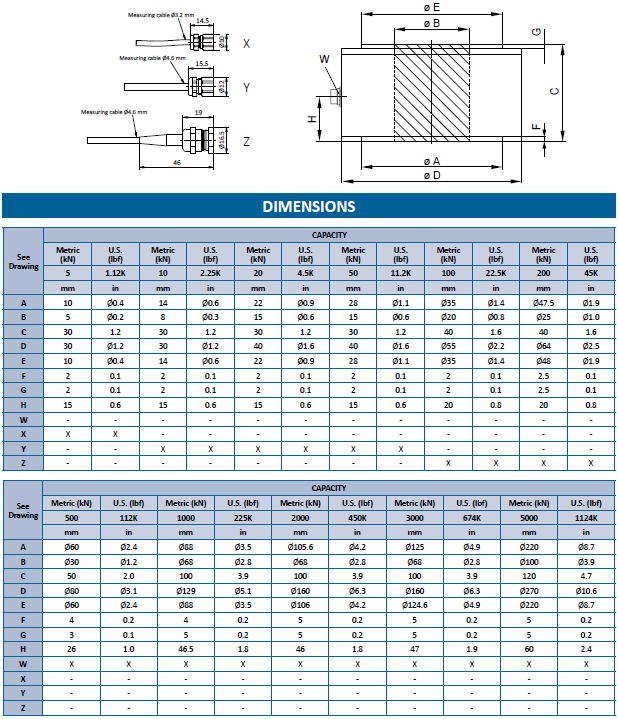

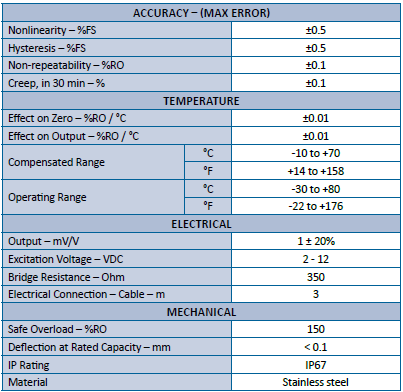

Type de capteur
Rondelles de charge
Précision (erreur totale)
1 %
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.5 % FS
Non-répétabilité
0.1 % FS
Sensibilité au Zéro
0.01 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
20 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Compression
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP67
Plage d'effort à mesurer
5kN - 250 kN, > 250 kN, > 1 MN
Application
OEM, Immergeable

Options

  • Plage de température
  • Connectique
  • Calibration spécifique
  • Transducer Electronic Data Sheet (TEDS)
  • Longeur de câble
  • Résistance de shunt 100%
  • Conditionnement de signal
  • Afficheur
  • Conditionneur
