Ref: ALW

Rondelle de charge - M4 à M38 - 0-20N à 0-133 kN - IP64

Capteur de force annulaire type rondelle de charge
Pour la mesure de force de pré-contrainte sur ensemble boulonné
Versions standard ou sur mesure
Etendue de mesure standard : 0-20N, 0-40N, 0-100N, 0-200N, 0-450N, 0-1,1kN, 0-2,2kN, 0-4,5kN-0-9kN, 0-20kN, 0-32kN, 0-45kN, 0-90kN, 0-135kN
Diamètre intérieur : M4 à M38
Versions custom : jusqu'à 900kN et M100
Dimensions : Ø 25,4 x 7 mm à Ø 76,2 x 25,4 mm
Non-linéarité : 0,5 % PE
Classe de précision: 1 %
Température de fonctionnement : -15 à +80 °C
Sortie : 0.2 (20N), 0.4 (45N), 1 (110N), 2 (>220N)
Construction: Acier inoxydable IP64
Sortie: câble 1m, 2m ou 3m en standard
Certificat d'étalonnage 5pts en compression inclus

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

La rondelle de charge ALW est une solution robuste et économique pour la mesure de force de précontrainte d'un assemblage vissé avec boulons de diamètre 3 à 38. La précision est de l'ordre de 1 % de la pleine échelle.

Disponible dans un grand nombre de combinaisons dimension/capacité, la ALW se caractérise par une fabrication robuste (acier inoxydable, IP 64, protection à la surcharge de 150%) avec une plage de température de fonctionnement comprise entre -20 et 80°C.

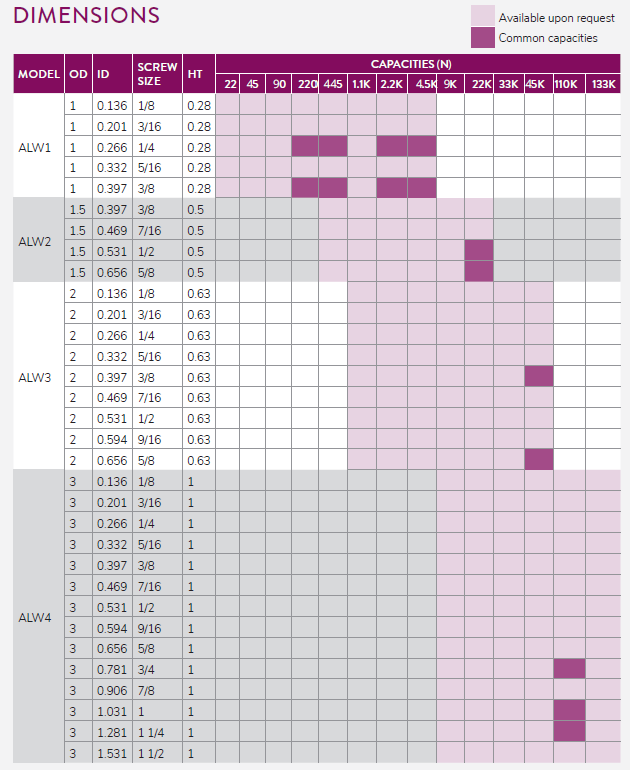

Dimensions et versions disponibles

Utilisation

Alimentation en 5 ou 10VDC. Signal de sortie non-amplifié. Connectique par défaut: 1 câble de 1m.

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

GSV-2TSDI	GSV-3USB	PMI-520AJ	GSV-1A	GSV-6K	GSV-6L	MICRA-M

Afficheur 24 bits avec fonction acquisition	Module d'acquisition USB	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA	Afficheur simple

Connectiques

Applications

Mesure de force de serrage
Mesure de pré-contrainte sur assemblage vissé
Mesure de couple de serrage
Surveillance d'effort de serrage

Options et accessoires

élargissement de la compensation en température
Longueur du câble
calibration
Fiche TEDS
Module de conditionnement
Afficheur
Système d'acquisition

Type de capteur: Rondelles de charge
Etendue de mesure Fz: 30kN , 60kN , 15kN , 80kN , 120kN , 160kN
Précision (erreur totale): > 1 %
Non linéarité (% PE): ± 2% %
Hystérésis: 2 % FS
Non-répétabilité: 0.3 % FS
Compensation en température: -15 à 70 °C
Température de fonctionnement: -20 à 80 °C
Sensibilité au Zéro: 0.03 %PE/°C
Sensibilité du gain: 0.03 %/°C
Sortie analogique: non-amplifié
Signal de sortie: 1 mV/V
Résistance du pont: 350 Ω
Tension d'alimentation: 10 Vcc
Connectique: STC-32-T-4 und Adapterkabel Sub-D15 3m
Direction de mesure: Compression
Déflection Fz: - mm
Surcharge: 150 %PE
Construction: Acier inoxydable
Classe de Protection: IP65
Plage d'effort à mesurer: 5kN - 250 kN
Application: OEM, low cost

Datasheet_ALW_PMi_EN.pdf

Dimensions

Connectique

câble 1, 2 ou 3m en standard

Borne	Description	Couleur du fil
+Us	Alimentation +	Rouge
-Us	Alimentation -	Noir
+Ud	Sortie +	vert
-Ud	Sortie -	blanc

Options de configuration

Longueur de câble
Connecteur spécifique
Compensation en température étendue
Calibration ISO 17025

Conditionneur / Afficheur

Conditionneur 1 voie : GSV-6K (en ligne), GSV-1H (Rail DIN), GSV-1M (IP67) ou GSV-6L (miniature)
Afficheur 1 voie : MICRA-M (simple) ou GSV-2MSDI (avec fonction enregistreur autonome)
Conditionneur / Afficheur de table GSV-2TSDI
Conditionneur 4 voies GSV-1A4
