Ref: CLP

Cellule de force plate IP68 - ±200N à ±5kN

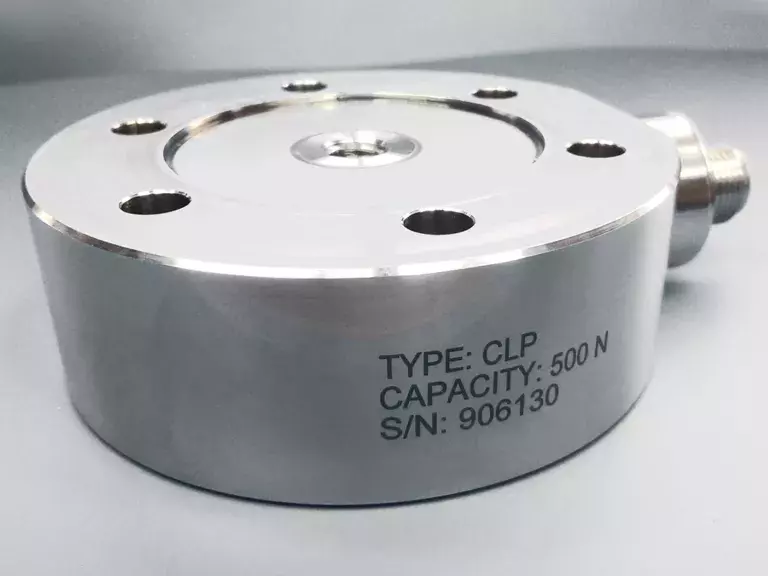

Cellule de force plate inox IP68
Etendue de mesure : ±200N, ±500N, ±1kN, ±2kN, ±5kN
Classe de précision: 0,2 %
Non-linéarité : 0,1 % PE
Trou taraudé : M8 ou M12
Dimensions : Ø 76,2 x 25,4 mm
Température de fontionnement : -10 à +85 °C
Alimentation du pont : 1 à 10V
Signal de sortie : 1 mV/V, 1-9V, 4-20mA, CAN, RS485
Montage via 6 perçages Ø 6.6
Construction: Acier inoxydable IP68
Sortie: câble 3m en standard

Présentation

Le capteur de force CLP mesure les efforts en traction et en compression, en dynamique, avec une bonne précision (0,2% de la pleine échelle) et un encombrement minimal (25,4 mm de hauteur seulement). Disponible en 5 versions de capacité comprises en 200N et 5 kN, le CLP se caractérise par une fabrication hermétique et robuste (acier inoxydable, IP 68, protection à la surcharge de 150%) et une plage de température de fonctionnement comprise entre -10 et 85°C.

Le CLP apporte deux atouts majeurs:

Compensation des efforts transverses : Une conception interne à faisceaux multiples compense les efforts transverses, et fiabilise ainsi la mesure des efforts non axiaux.
Design hermétique IP68 pour une utilisation en extérieur, bassin d'essais etc...

Spécifications

Version	KD80s : Standard	KD80s HT : Haute température	KD80se : avec amplificateur intégré
étendue de mesure	±100N, ±200N, ±500N, ±1kN, ±2kN, ±5kN, ±10kN, ±20kN, ±50kN, ±100kN, ±200kN	±500N, ±1kN, ±2kN, ±5kN, ±10kN, ±20kN, ±50kN, ±100kN, ±200kN	±100N, ±200N, ±500N, ±1kN, ±2kN, ±5kN, ±10kN, ±20kN, ±50kN, ±100kN, ±200kN
précision	0,05%	0,05%	0,5%
Signal de sortie	+/- 2 mV/V	+/- 2 mV/V	0-10V, 0-5V, 4-20 mA
Bande passante	> 1kHz	> 1kHz	10 Hz
Protection à la surcharge	150%	150%	150%
Limite de charge latérale	100%	100%	100%
Température de fonctionnement	-10 et 85°C	-40 à 180°C	-10 et 85°C
Compensation en température	-10 à +70°C	-20 à 150°C	-10 à +70°C
Alimentation	2,5 à 10 VDC	2,5 à 10 VDC	14-28 VDC
Connectique	4 fils Unitronic FD CP Plus 4x0,14 de 5m de longueur, sans connecteur	câble 6 fils de 5m est validé pour la haute température: ALMI HAFL-C MOD. SO 2x2x0,25.	6 conducteurs, 5 m

Conditionnement et acquisition

Conditionnement du signal interne

Le capteur d'effort CLP peut être livré avec conditionneur intégré. Cette option offre notamment à l’utilisateur la possibilité de régler électroniquement le gain et le décalage (l’étendue et le zéro), afin d’assurer une flexibilité maximale pour son application. Les sorties disponibles : CAN, RS-485, 4-20mA, +/-10V.

Avantages : l'intégration mécanique et électrique simplifiée. Le bus de terrain facilite l'installation et l'exploitation sans DAQ.
Inconvénients : la bande passante est limitée, et l'électronique miniature, bonne, peut s'avérer plus limitée qu'une électronique externe haute précision, notamment sur les points de très faible charge.

Conditionnement du signal externe

Le capteur d'effort CLP est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur	Afficheur	Afficheur	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Module d'acquisition
GSV-2TSDI	MICRA-M	9840	PMI-520AJ	GSV-1A	GSV-6K	GSV-6L	GSV-3USB

Afficheur 24 bits avec fonction acquisition	Afficheur simple	Afficheur numérique haute précision 1 ou 2 voies	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA	Module d'acquisition USB

Installation

L'introduction de l'effort est réalisée par un taraudage M8 ou M12. 6 perçages lisses de 6.6mm de diamètre permettent la fixation du capteur au banc de test / au bâti.

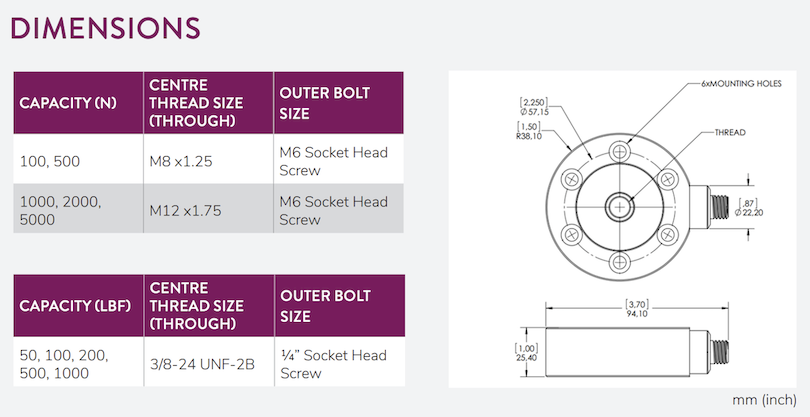

Dimensions

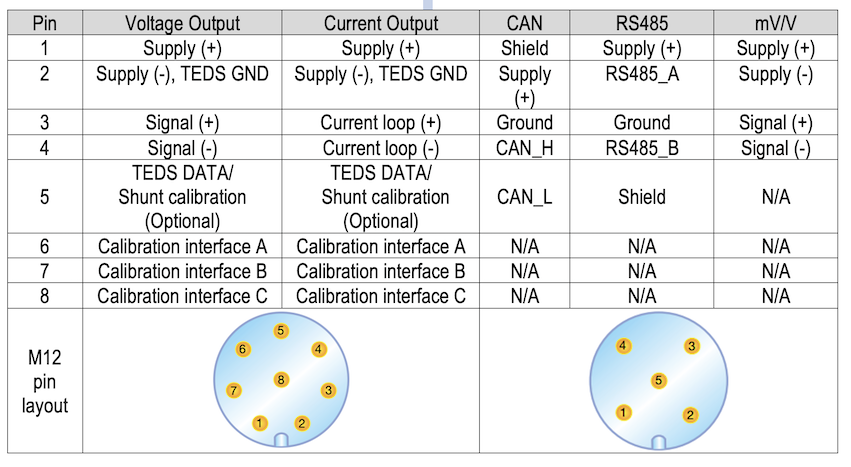

Connectique

Applications

Mesure de force en dynamique
Mesure de pré-contrainte sur assemblage vissé
Mesure de traction
Essais matériaux
instrumentation de machines de traction

Options et accessoires

élargissement de la compensation en température
Longueur du câble
calibration
Fiche TEDS
Module de conditionnement
Afficheur
Système d'acquisition

Type de capteur: Cellules plates
Etendue de mesure Fz: ±1kN , ±2kN , ±5kN , 500N , 200N
Précision (erreur totale): 0.25 %
Non linéarité (% PE): ± 0.1 %
Hystérésis: 0.02 % FS
Non-répétabilité: 0.05 % FS
Compensation en température: -10 à 70 °C
Température de fonctionnement: -10 à 85 °C
Sensibilité au Zéro: 0.02 %PE/°C
Sensibilité du gain: 0.01 %/°C
Sortie analogique: non-amplifié
Signal de sortie: 2 mV/V
Résistance du pont: 350 Ω
Connectique: 2,1m Unitronic FD CP TP Plus / 2x2x0,25
Direction de mesure: Traction, Compression, Traction + Comp.
Déflection Fz: 0.02 mm
Surcharge: 150 %PE
Matériau: Acier Inoxydable
Construction: Acier inoxydable
Classe de Protection: IP65
Poids: 0,8
Plage d'effort à mesurer: ⩽ 250 N, 250 N - 5 kN
Application: OEM, low cost, Immergeable

Dimensions

Connectique

Options de configuration

Longueur de câble
Connecteur spécifique
Compensation en température étendue

Conditionneur / Afficheur

Conditionneur 1 voie : GSV-6K (en ligne), GSV-1H (Rail DIN), GSV-1M (IP67) ou GSV-6L (miniature)
Afficheur 1 voie : TRA-240 (simple) ou GSV-2MSDI (avec fonction enregistreur autonome)
Conditionneur / Afficheur de table GSV-2TSDI
Conditionneur 4 voies GSV-1A4
