Ref: KR55 - Ø55mm - M10 - 1 à 10 kN - IP65

Capteur de force traction compression compact - ±1kN à ±10kN - M10 - Précision 0,05%

  • Rondelle de charge traction/compression à jauges de contraintes
  • Etendue de mesure : ±1kN, ±2kN, ±5kN, ±10kN
  • Classe de précision: 0,05 %
  • Non-linéarité : 0,02 % PE
  • Anneau de charge: Ø 15 - R5 (compression)
  • Trou taraudé : M10 (traction)
  • Dimensions : Ø 55 x 27 mm
  • Température de fontionnement : -10 à +85 °C
  • Alimentation du pont : 1 à 10V
  • Sortie : 2 mV/V
  • Montage via 8 perçages Ø 8
  • Construction: Acier inoxydable IP65
  • Sortie: câble 2,1m en standard

Télécharger la fiche produit

?

Présentation

Le capteur de force KR55 permet la mesure d'effort en traction et en compression avec une excellente précision (0,05% de la pleine échelle) et un encombrement minimal (27 mm de hauteur seulement). L'introduction de l'effort est réalisée par un taraudage de diamètre M10 (traction), et un anneau de charge de 15mm de diamètre (compression). 8 perçages lisses de 8mm de diamètres permettent la fixation du capteur au banc de test / au bâti.

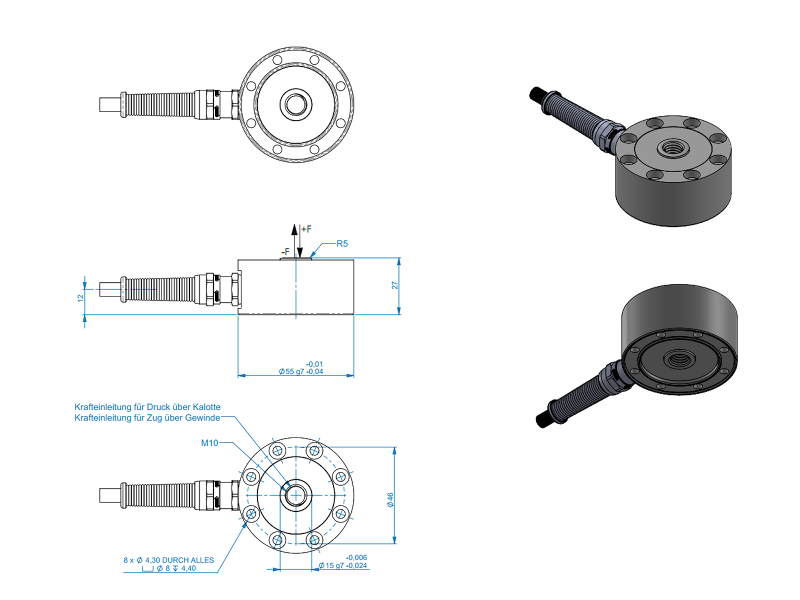

Dimensions

Disponible en 4 versions de capacité comprises en 1 et 10 kN, le KR55 se caractérise par une fabrication robuste (acier inoxydable, IP 65, protection à la surcharge de 150%) et une plage de température de fonctionnement comprise entre -10 et 85°C.

Utilisation

Alimentation de 1 à 10VDC. Signal de sortie non-amplifié. Connectique: câble 2,1m 4 fils

Les modules de conditionnement GSV sont recommandés pour le conditionnement du signal de sortie:

Applications

  • Mesure de force de serrage
  • Mesure de pré-contrainte sur assemblage vissé
  • Mesure de traction
  • Essais matériaux
  • instrumentation de machines de traction

Options et accessoires

  • élargissement de la compensation en température
  • Longueur du câble
  • calibration
  • Fiche TEDS
  • Module de conditionnement
  • Afficheur
  • Système d'acquisition
Type de capteur
Cellules plates
Etendue de mesure Fz
±1kN , ±2kN , ±5kN , ±10kN
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.02 %
Hystérésis
0.02 % FS
Non-répétabilité
0.05 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.01 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Connectique
2,1m Unitronic FD CP TP Plus / 2x2x0,25
Direction de mesure
Traction, Compression, Traction + Comp.
Déflection Fz
0.02 mm
Surcharge
150 %PE
Matériau
Acier Inoxydable
Construction
Acier inoxydable
Classe de Protection
IP65
Poids
0,3
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN
Application
Haute Précision, OEM, low cost, Miniature

Dimensions

Connectique

câble 2,1m en standard

Borne Description Couleur du fil
+Us Alimentation + Marron
-Us Alimentation - blanc
+Ud Sortie + vert
-Ud Sortie - jaune

Blindage - transparent

Options de configuration

  • Longueur de câble
  • Connecteur spécifique
  • Compensation en température étendue
  • Calibration ISO 17025

Conditionneur / Afficheur

Module d'acquisition

Connectique

  • Câble de connection 1,5 m fiches volantes
