Ref: WSSCLC

Cellule de pesage Inox | 0-100 kg à 0-200 tonnes

15 étendues de mesure disponibles de 0-100 kg à 0-200 tonnes
Précision : ≤±0.023% de la PE
Construction en acier inoxydable (17-4 PH)
Profil ultra-bas (hauteur ≤ 25 mm selon modèle)
Sortie standard : 2 mV/V (pont de jauges)
Étanchéité : IP68
Plage de température : -20 °C à +70 °C
Protection à la surcharge : 150%
Bouton de charge intégré
Câble blindé de 5 m inclus (4 fils)
Certifications : CE, RoHS

Consulter la gamme des capteurs de compression

Délai de livraison : 2-6 semaines

Présentation - Installation

WSSCLC est un capteur de compression à bouton de charge compact et très précis conçu pour la mesurer de charges pouvant atteindre 200 tonnes avec une précision < 0,023%. Le capteur WSSCLC à jauge de contrainte est disponible en 15 étendues de mesure comprises entre 0-100kg et 0-200 tonnes, avec une sensibilité de 2,0 mV/V.

L'introduction de l'effort est réalisée via le bouton de charge de 22 à 80 mm de diamètre légèrement sphérique, contribuant à rejeter une partie des efforts latéraux. Pour garantir la mesure, il est indispensable que l'effort soit centré, et qu'aucune force latérale ne soit appliquée.

Le capteur WSSCLC est en acier inoxydable étanche IP68, la plage de température de fonctionnement de -20 à +80°C. Un câble de 5m et 4 fils est fourni pour l'alimentation du capteur (5VDC).

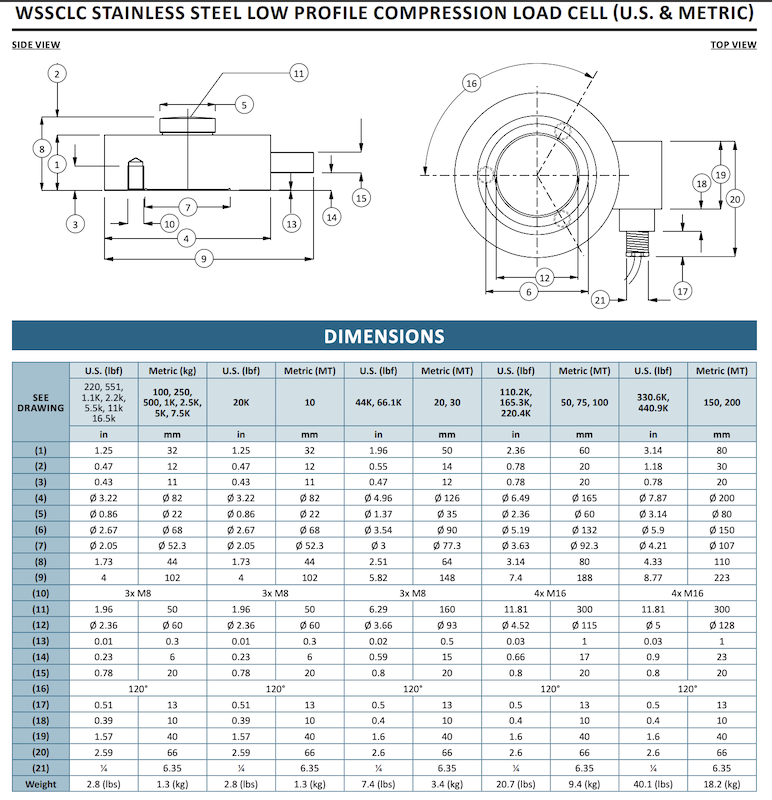

Dimensions

Conditionnement et acquisition

Pour le conditionnement, l'acquisition ou visualisation de la mesure du capteur WSSCLC, les options proposées

GSV-2TSDI	GSV-3USB	PMI-520AJ	GSV-1A	GSV-6K	GSV-6K	GSV-6L

Afficheur 24 bits avec fonction acquisition	Module d'acquisition USB	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA	Afficheur simple

Options et accessoires

Pied de montage

Applications

Pesage de silos
Pesage de bateaux
Pesage de convoyeurs
Pesage de cuves
Vérification de presses
Mesure de force d'écrasement
robotique

Type de capteur: Bouton compression
Etendue de mesure Fz: 1000kg , 250kg , 500kg , 2.5t , 5t , 7.5t , 10t , 20t , 30t , 50t , 75t , 150t , 200t
Précision (erreur totale): ≤ 0.1 %
Non linéarité (% PE): ± 0.1 %
Hystérésis: 0.05 % FS
Non-répétabilité: 0.1 % FS
Compensation en température: -10 à 70 °C
Température utilisation: -10 à 85 °C
Sensibilité au Zéro: 0.02 %PE/°C
Sensibilité du gain: 0.02 %/°C
Sortie analogique: non-amplifié
Signal de sortie: 1 mV/V
Résistance du pont: 700 Ω
Tension d'alimentation: 2.5 - 5 VDC
Connectique: Câble 5 m SUPER-PAAR-TRONIC-C /2x2x0,25
Direction de mesure: Compression
Déflection Fz: 0.08 mm
Surcharge: 150 %PE
Construction: Acier inoxydable
Classe Protection [IPxx]: IP67
Poids: 2.9
Plage d'effort à mesurer: 250 N - 5 kN, 5kN - 250 kN, > 250 kN, > 1 MN
Application: OEM, low cost, Immergeable

Dimensions

Connectique

Câble SUPER-PAAR-TRONIC-C /2x2x0,25 - 4 fils - 5 m

Borne	Description	Couleur du fil
+Us	Alimentation +	Marron
-Us	Alimentation -	Blanc
+Ud	Sortie +	Vert
-Ud	Sortie -	Jaune

Options de configuration

certificat de calibration ISO 17025
étendue de mesure
connectique et cablage
électronique de conditionnement intégrée (sortie 0-10 VDC ou 4-20 mA)

Conditionneur / Afficheur

Conditionneur 1 voie : GSV-6K (en ligne), GSV-1H (Rail DIN), GSV-1M (IP67) ou GSV-6L (miniature)
Afficheur 1 voie : TRA-240 (simple) ou GSV-2MSDI (avec fonction enregistreur autonome)
Conditionneur / Afficheur de table GSV-2TSDI
Conditionneur 4 voies GSV-1A4
