Ref: GLBM - 100N à 200kN - low cost

Capteur de force de compression - Inox | 100 N à 200 kN | IP64 | low cost

  • Capteur de force de compression à bouton de charge
  • Etendues de mesure : 0-100N, 0-200N, 0-500N, 0-1000N, 0-2000N, 0-5000 N, 0-10kN, 0-15kN, 0-20kN, 0-50kN, 0-100kN et 0-200kN
  • Précision : 0,5%
  • Non-répétabilité : 0.10 % PE
  • Sensibilité de zéro à la température : 0.01% PE / °C
  • Diamètre : 25.4 à 75.7 mm
  • Diamètre du bouton : 5 à 20 mm
  • Sortie : 2mV / V
  • Alimentation : 5 Vcc
  • Construction: Acier inoxydable étanche
  • Sortie câble 1,5 m en standard

Télécharger la fiche produit

?

Présentation - Installation

Les cellules de force de compression à bouton de charge de la série GLBM sont des capteurs de force miniatures à jauge de contrainte compensées en température offrant d'excellentes performances à faible coût.

12 étendues de mesure sont disponibles: 0-100N, 0-200N, 0-500N, 0-1000N, 0-2000N, 0-5000 N, 0-10kN, 0-15kN, 0-20kN, 0-50kN, 0-100kN et 0-200kN. L'introduction de l'effort est réalisée via un bouton de charge légèrement sphérique de 5 à 20 mm de diamètre selon les étendues. Le signal de sortie pleine échelle est de 2,0 mV/V, la précision à 0,5%, et une protection à la surcharge de 150% est incluse.

L'introduction de l'effort est réalisée via le bouton de charge de 5 à 20 mm de diamètre à surface légèrement sphérique. Les capteurs GLBM sont en acier inoxydable étanche, la plage de température de fonctionnement de -20 à +80°C. Un câble de 2m de longueur et 4 fils (28 AWG) blindé est fourni pour l'alimentation du capteur ( 5VDC) et le signal de sortie (non amplifié). L'installation se fait au moyen de 3 vis. Un câble 6 fils est disponible en option

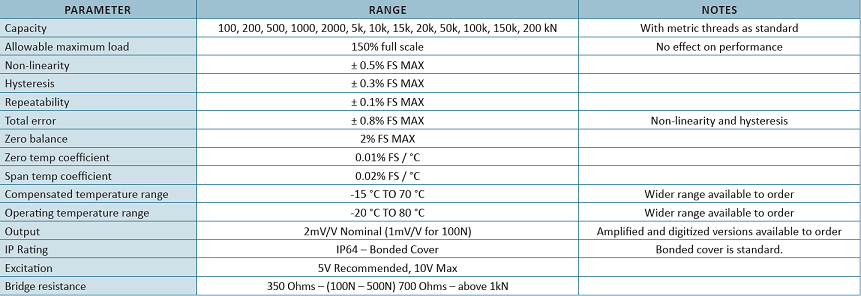

Spécifications

Conditionnement et acquisition

Le signal de sortie des capteurs LBM est non-amplifié.

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

  • Essais statiques de laboratoire
  • Assemblage en compression
  • Instrumentation de machines outils
  • Robotique industriel
Type de capteur
Bouton de charge
Etendue de mesure Fz
100 , 200 , 500 , 1000 , 2000 , 5k , 10k , 15k , 20k , 50k , 100k , 150k , 200kN
Nombre de composantes
1 Axes
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.5 % FS
Non-répétabilité
0.1 % FS
Compensation en température
-15 à 70 °C
Température de fonctionnement
-20 à 80 °C
Sensibilité au Zéro
0.01 %PE/°C
Sensibilité du gain
0.02 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
5 Vcc
Connectique
Câble
Direction de mesure
Compression
Surcharge
150 %PE
Construction
Acier inoxydable
Classe de Protection
IP64
Gamme de mesure
⩽ 250 N, 250 N - 5 kN, 5kN - 250 kN
Application
OEM, low cost, Miniature

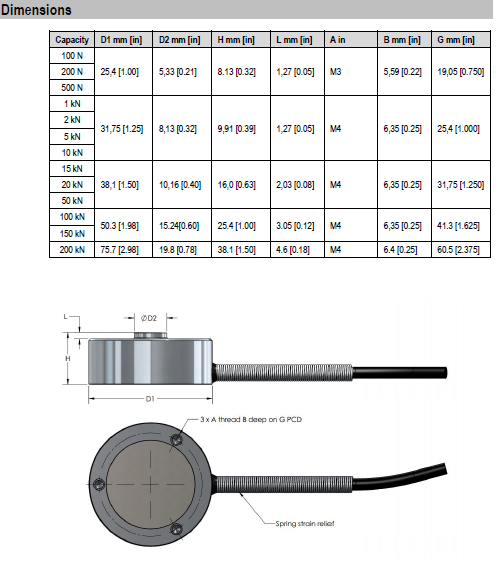

Dimensions

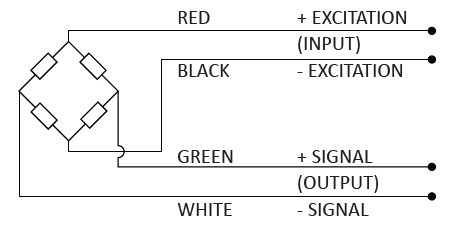

Câblage

  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Module TEDS
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
