Ref: SLC

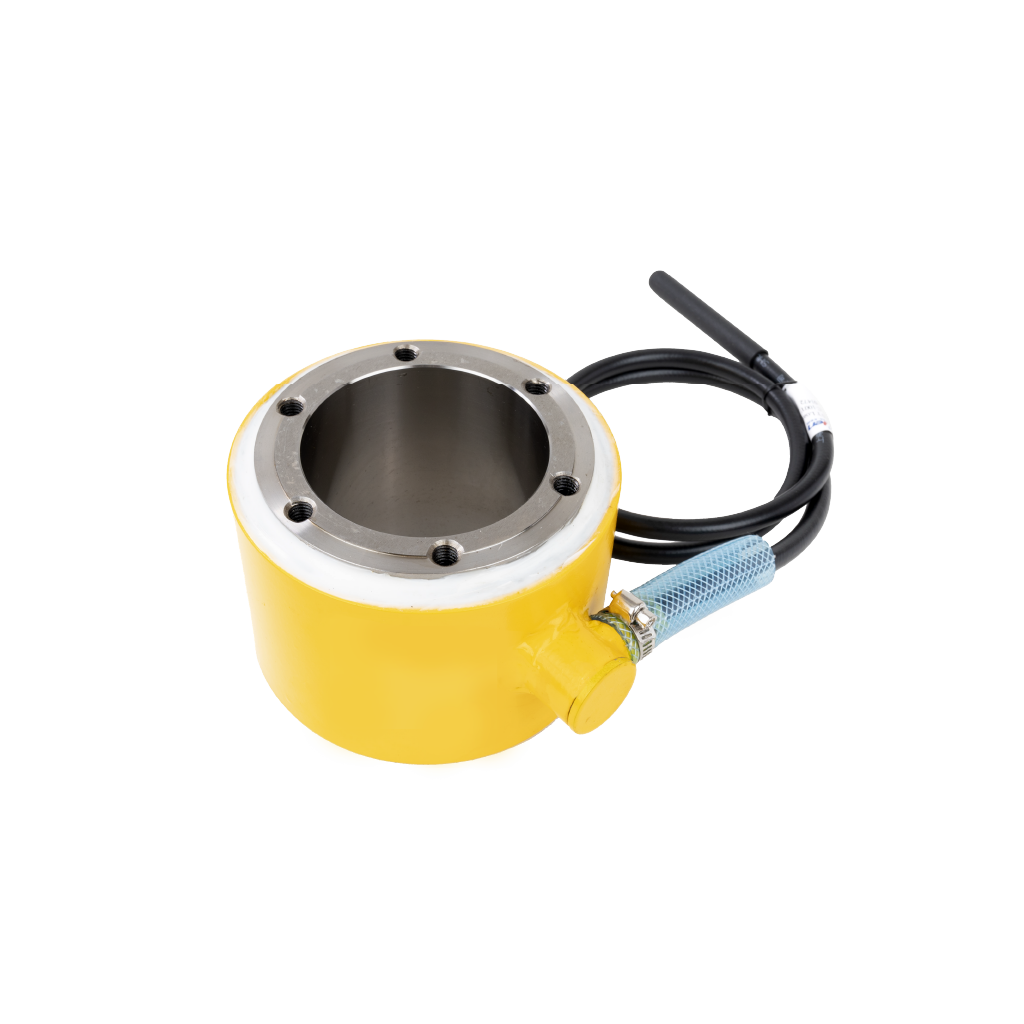

Cellule de charge annulaire - 10 à 500T

Capteur de force annulaire (rondelle de charge) pour tirants et boulons d’ancrage
Étendue de mesure : 10T, 20T, 50T, 100T, 200T, 300T, 500T (≈ 98 à 4900 kN)
Diamètre intérieur : 30 mm à 100 mm selon modèle
Dimensions :
SLC-10T : Ø75 × 80 mm
SLC-20T / 50T : Ø102 × 80 mm
SLC-100T : Ø144 × 100 mm
SLC-200T : Ø166 × 120 mm
SLC-300T : Ø201 × 120 mm
SLC-500T : Ø201 × 150 mm
Non-linéarité : ±1 % R.O.
Répétabilité : 0,3 % R.O.
Température de fonctionnement : –20 à +100 °C
Signal de sortie : 2 mV/V ± 1 %
Construction : Acier allié, robuste et résistante aux charges latérales
Alimentation recommandée : 2 à 10 VDC
Capacité de surcharge : 150 % R.O.
Sortie : câble blindé (longueur selon configuration)
Compatibilité : centrales d’acquisition pour jauges de contrainte (pont complet 350 Ω)

Présentation

Le capteur de force Annular Load Cell, de type rondelle instrumentée, est conçu pour la mesure de la force axiale dans les tirants, boulons d’ancrage, barres de précontrainte et boulons de tunnel. Installé autour de la tige grâce à son alésage central, il permet une mesure fiable de l’effort de traction appliqué, via la compression exercée sur la rondelle. Sa technologie à jauges de contrainte assure une excellente robustesse et une stabilité éprouvée, même sous fortes charges.

Disponible en plusieurs capacités comprises entre 10 et 500 tonnes (≈ 98 à 4900 kN), le capteur se distingue par une construction robuste en acier allié, une grande résistance aux charges latérales et une protection mécanique allant jusqu’à 150 % de surcharge. La plage de température de fonctionnement s’étend de –20°C à +100°C, garantissant une utilisation polyvalente en environnement de chantier ou de monitoring structurel.

Chaque capteur offre un signal de sortie de 2 mV/V, compatible avec les centrales d’acquisition standards pour jauges de contrainte. Sa conception compacte, sa répétabilité de 0,3 % R.O. et sa non-linéarité de ±1 % R.O. en font un outil fiable pour le suivi de la force dans les systèmes d’ancrage précontraints ou structurels.

Spécifications

Modèle	Capacité	diamètre intérieur	Diamètre extérieur	Hauteur
SLC-10T	10 T	30 mm	75 mm	80 mm
SLC-20T	20 T	30 mm	102 mm	80 mm
SLC-50T	50 T	60 mm	102 mm	80 mm
SLC-100T	100 T	90 mm	144 mm	100 mm
SLC-200T	200 T	100 mm	166 mm	120 mm
SLC-300T	300 T	100 mm	201 mm	120 mm
SLC-500T	500 T	100 mm	201 mm	150 mm

Utilisation

Alimentation recommandée : 2 à 10 VDC. Signal de sortie non amplifié en pont de jauges (2 mV/V ±1%). Connectique par défaut : câble blindé (longueur selon configuration), compatible avec tous les conditionneurs standard pour jauges de contrainte 350 Ω.

Les rondelles de charge SLC doivent être installées avec des surfaces d’appui rigides et planes pour garantir une répartition homogène de la charge et la meilleure précision possible.

Pour le conditionnement, l’acquisition et la lecture du signal, les modules suivants sont recommandés :

Applications

Mesure de force axiale sur tirants et barres d’ancrage
Mesure d’efforts dans les boulons de tunnel
Suivi de la précontrainte dans les ancrages et tiges filetées
Mesure de force de serrage sur assemblages boulonnés
Suivi des charges dans les barres de précontrainte post-tension
Monitoring de la tension dans les boulons de structures acier
Contrôle de la charge dans les systèmes d’ancrage de soutènement
Mesure d’effort dans les barres de reprise de béton
Suivi en temps réel des forces appliquées sur plaques d’appui
Essais de chargement sur tirants et boulons d’ancrage

Options et accessoires

élargissement de la compensation en température
Longueur du câble
calibration
Fiche TEDS
Module de conditionnement
Afficheur
Système d'acquisition
KIT IOT

Type de capteur: Rondelles de charge
Etendue de mesure Fz: 10t , 2Ot , 50t , 100t , 200t , 300t , 500t
Non linéarité (% PE): ± 1% %
Non-répétabilité: 0.3 % FS
Température de fonctionnement: -20 à 100 °C
Sortie analogique: Fréquence
Signal de sortie: 2 mV/V
Résistance du pont: 350 Ω
Tension d'alimentation: 10 Vcc
Direction de mesure: Compression
Surcharge: 150 %PE
Construction: Acier inoxydable
Classe de Protection: IP65
Application: Géotechnique, Haute température

Load-Cell-DM_EN.pdf

Dimensions

Modèle	Capacité	diamètre intérieur	Diamètre extérieur	Hauteur
SLC-10T	10 T	30 mm	75 mm	80 mm
SLC-20T	20 T	30 mm	102 mm	80 mm
SLC-50T	50 T	60 mm	102 mm	80 mm
SLC-100T	100 T	90 mm	144 mm	100 mm
SLC-200T	200 T	100 mm	166 mm	120 mm
SLC-300T	300 T	100 mm	201 mm	120 mm
SLC-500T	500 T	100 mm	201 mm	150 mm

Options de configuration

Longueur de câble
Connecteur spécifique
Compensation en température étendue

Conditionneur / Afficheur

Conditionneur 1 voie : GSV-6K (en ligne), GSV-1H (Rail DIN), GSV-1M (IP67) ou GSV-6L (miniature)
Afficheur 1 voie : MICRA-M (simple) ou GSV-2MSDI (avec fonction enregistreur autonome)
Conditionneur / Afficheur de table GSV-2TSDI
Conditionneur 4 voies GSV-1A4
