Datalogger connecté - 4 entrée analogique - NB-IoT longue portée pour surveillance d'ouvrage
- Solution intégrée de télésurveillance de structures, géotechnique, d'ouvrages.
- Configuration et installation ultra-rapide, sans programmation
- Mesure de tension différentielle : +/- 10 V
- Mesure de tension asymétrique : 0-5 V
- Mesure de boucle de courant : 4-20mA
- Mesure par pont de Wheatstone : Pont de Wheatstone complet
- Nombre d'entré : 4
- Température de fonctionnement : -20°C to 60°C
- Communication au sein du réseau par réseau faible fréquence, puissance jusqu’à 10km
- Transmission des données collectées au serveur distant (ftp, api ou Cloud hébergé)
- Stockage des données illimité et accès permanent aux mesures par Internet
- Alertes automatiques, export des données au format csv
- Sauvegarde locale des données si interruption de réseau
- Alimentation des capteurs sur batterie - autonomie en fonction de la fréquence de mesure
Le système Sanlien est une solution performante et intégrée pour la surveillance automatisée de structures, géotechniques, et d’ouvrages. Il permet de recevoir en temps réel les mesures de capteurs distants, et d'assurer un niveau de sécurité optimal.
Principe de fonctionnement

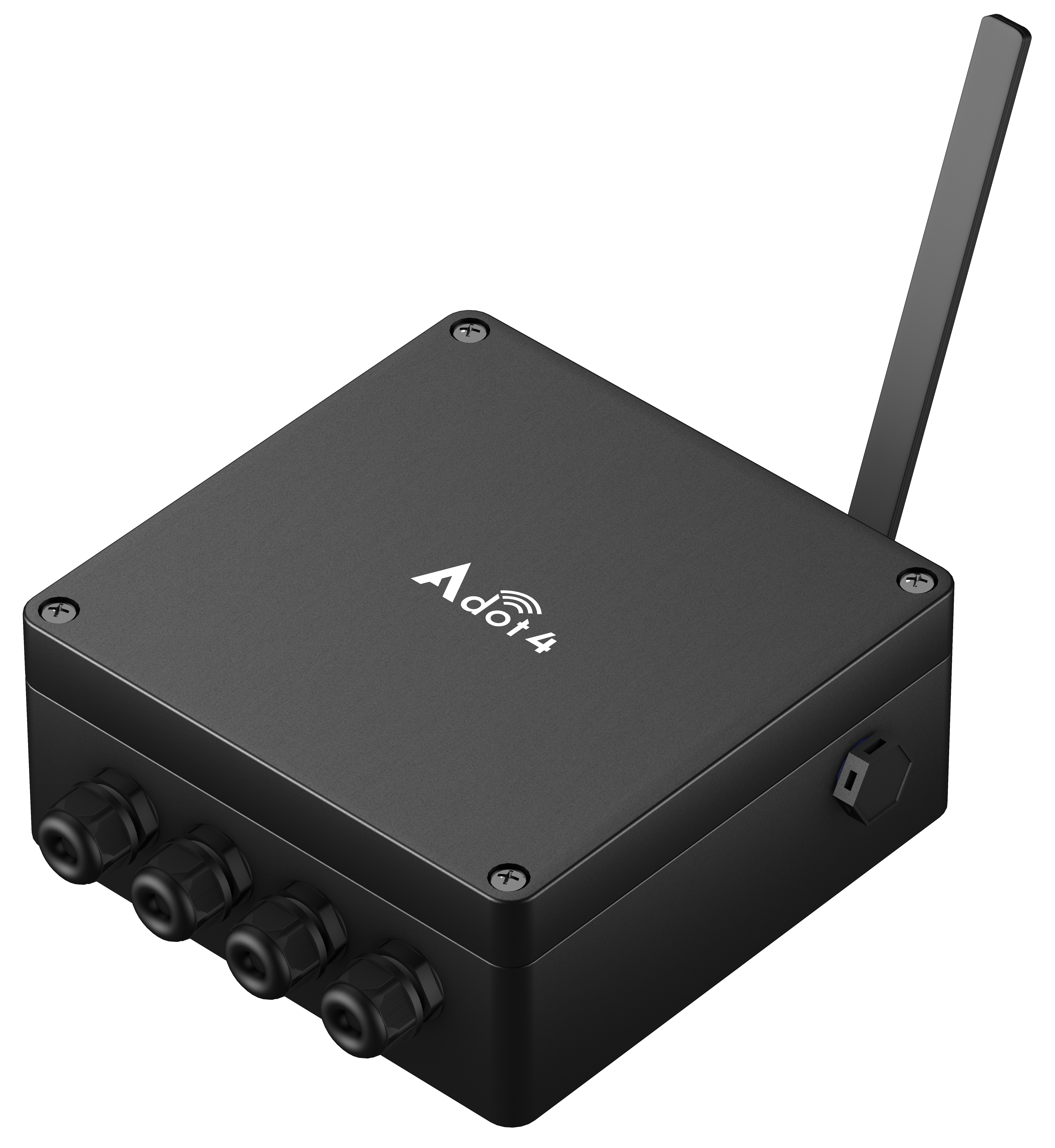

Le ADOT4 est un datalogger analogique multi-voies conçu pour l’enregistrement automatique de capteurs de tension, courant, pont de jauge et température. Il mesure périodiquement les signaux analogiques provenant de capteurs ±10 V, 0–5 V, 4–20 mA, ponts complets ou RTD/PT100, assurant une acquisition précise grâce à son convertisseur 24 bits.
Les données collectées sont stockées sur carte microSD (32 Go) et transmises automatiquement vers un serveur distant via les réseaux NB-IoT ou LTE-M, en utilisant le protocole MQTT pour une communication fiable et sécurisée.
La configuration et la gestion du datalogger s’effectuent à distance via un portail web dédié, permettant la visualisation des mesures, le téléchargement des données et la programmation d’alertes. Alimenté par quatre batteries Li-ion 18650 (avec option panneau solaire 5–18 VDC), le ADOT4 offre une autonomie de 6 à 12 mois selon les conditions réseau et la fréquence de mesure.
Transmission des données :
Le ADOT4 assure la transmission automatique des mesures vers un serveur distant via les réseaux NB-IoT et LTE-M, intégrés en double connectivité pour garantir la continuité de communication, même dans les zones à couverture variable. Les données sont envoyées selon le protocole MQTT, assurant une transmission fiable, sécurisée et économe en énergie, compatible avec les plateformes dot cloud de Sanlien ou tout serveur tiers.
Chaque enregistrement est également sauvegardé localement sur carte microSD (32 Go) afin d’assurer une redondance complète en cas de perte temporaire du réseau. Cette double architecture : stockage local + communication cellulaire, permet un suivi en temps réel et une intégration simple dans tout système de monitoring structurel ou géotechnique connecté.
Compatible avec tous les capteurs analogique
Les dataloggers connectés prennent en charge l'alimentation, le conditionnement et la lecture périodique des signaux de mesure des capteurs utilisés pour la surveillance d'infrastructures :
- Analogique : 1 datalogger peut gérer jusqu'à 4 capteurs
- Application
- Silo, Génie civil, Bâtiment, Pont, Process
- Catégorie
- Transmission
Adot4-DM_EN.pdf
160 x 160 x 70 mm (hauteur de l'antenne non-inclu)
- Capteurs
- Câblage
- Panneau solaires
- Batteries
