Ref: KR29 - M5 à M7 - 2 à 10 kN

Rondelle de charge - M5 à M7 - 2 kN à 10 kN

  • Capteur de compression type rondelle de charge
  • Etendue de mesure : 0-2kN, 0-5kN, 0-10kN
  • Diamètre intérieur : 4.3, 5.3, 6.3 mm
  • Dimensions : Ø 29 x 9 mm
  • Non-linéarité : 0,5 % PE
  • Classe de précision: 1 %
  • Température de fontionnement : -10 à +85 °C (Version HT : -40 à 180°C)
  • Compensation en température : -10 à +70 °C (Version HT : -20 à 150°C)
  • Sortie : 1 mV/V
  • Construction: Acier inoxydable IP65
  • Sortie: câble 3m - fils en standard

Télécharger la fiche produit

?

Présentation

Le capteur de force KR29 de type rondelle est conçu pour la mesure de force de précontrainte d'un assemblage vissé avec boulons de diamètre M5 à M7. La précision est de l'ordre de 1% de la pleine échelle.

Disponible en 3 versions de capacité comprises en 0-2 et 0-10 kN, il se caractérise par une fabrication robuste (acier inoxydable, IP 65, protection à la surcharge de 150%) avec une plage de température de fonctionnement comprise entre -10 et 85°C. Une version haute température est également disponible, avec une plage utile de -40 à +180°C, compensée de -20 à 150°C.

Spécifications

Alésage Etendues de mesure disponibles Signal de sortie Précision
4.3 0-2 kN 1 mV/V 1%
5.3 0-5 kN 1 mV/V 1%
6.3 0-10 kN 1 mV/V 1%

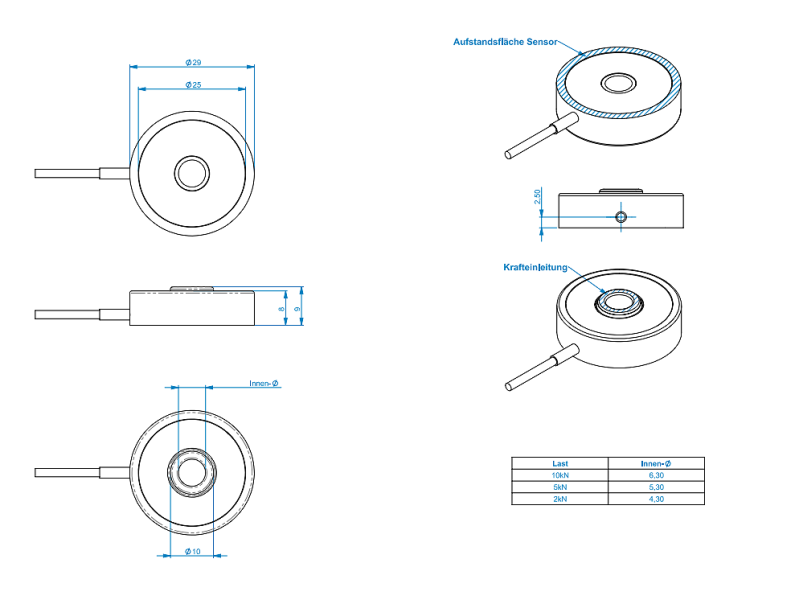

Dimensions

Utilisation

Alimentation en 5 ou 10VDC. Signal de sortie non-amplifié. Connectique par défaut: 1 câble de 3m 6 conducteurs. Des afficheurs, conditionneurs et modules d'acquisition sont disponibles pour compléter la chaîne de mesure.

Afficheur 9840 GSV-2TSDI GSV-3USB PMI-520AJ GSV-1A GSV-6K GSV-6K GSV-6L
Afficheur numérique haute précision 1 ou 2 voies Afficheur 24 bits avec fonction acquisition Module d'acquisition USB Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Afficheur simple

Applications

  • Mesure de force de serrage
  • Mesure de pré-contrainte sur assemblage vissé
  • Mesure de couple de serrage

Options et accessoires

  • élargissement de la compensation en température
  • Longueur du câble
  • calibration
  • Fiche TEDS
  • Module de conditionnement
  • Afficheur
  • Système d'acquisition
Type de capteur
Rondelles de charge
Etendue de mesure Fz
5kN , 10kN , 2kN
Précision (erreur totale)
1 %
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.50 % FS
Non-répétabilité
0.05 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.05 %PE/°C
Sensibilité du gain
0.05 %/°C
Sortie analogique
non-amplifié
Signal de sortie
1 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
3 m STC-31V-6pin. / STC-32T-6pin
Direction de mesure
Compression
Déflection Fz
- mm
Surcharge
150 %PE
Construction
Acier inoxydable
Classe de Protection
IP65
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN
Application
OEM, low cost

Dimensions

Connectique

câble 3m en standard

Borne Description Couleur du fil
+Us Alimentation + Rouge
-Us Alimentation - Noir
+Ud Sortie + vert
-Ud Sortie - jaune
+Uf Sense + bleu
-Uf Sense - blanc
SH Blindage transparent

Options de configuration

  • Longueur de câble
  • Connecteur spécifique
  • Compensation en température étendue
  • Calibration ISO 17025

Conditionneur / Afficheur

Module d'acquisition

Connectique

  • Câble de connection 1,5 m fiches volantes
