Ref: KM115 - 50 à 200 kN - IP67 - Ø115

Capteur de force bouton de 50 kN à 200kN - IP67 -Ø115 - Sortie amplifiée en option

  • Etendue de mesure: 50kN, 100kN, 200kN
  • classe de précision: 0.5 %;
  • dimensions: Ø115 mm x 60 mm;
  • Signal de sortie: 1 mV/V
  • Calibration: Compression
  • Application de l'effort: Bouton de charge R160, Ø32 mm;
  • Câble : 5 m SUPER-PAAR-TRONIC-C /2x2x0,25;
  • Construction: Acier inoxydable IP67
  • Poids: 2,9 kg;
  • Sortie amplifiée (0-10VDC, 4-20mA) en option

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation - Installation

KM115 est un capteur de compression à bouton de charge extrêmement compact (60 mm de hauteur) conçu pour la mesurer de charges pouvant atteindre 200 kN avec une précision de 0,5%. Le capteur KM115 à jauge de contrainte est disponible en 3 étendues de mesure (0-50 kN, 0-100 kN et 0-200 kN), avec un sensibilité de 1,0 mV/V.

L'introduction de l'effort est réalisée via le bouton de charge de 32mm de diamètre à surface plane et Radius R160, contribuant à rejeter une partie des efforts latéraux. Pour garantir la mesure, il est indispensable que l'effort soit centré, et qu'aucune force latérale ne soit appliquée.

Le capteur KM115 est en acier inoxydable étanche IP67, la plage de température de fonctionnement de -10 à +85°C. Un câble de 5m et 4 fils est fourni pour l'alimentation du capteur (5VDC).

Dimensions

Conditionnement et acquisition

Pour le conditionnement du capteur KM115, deux options sont proposées

  • Le conditionnement peut être intégré au capteur directement (KM115e). Le signal de sortie est une tension 0-10 VDC ou un courant 4-20 mA. La tension d'alimentation comprise entre 14 et 30 VDC. Les fonctions tare, autoscale et une sortie détection de seuil sont incluses.

  • Le conditionnement est externe :

Afficheur 9840 GSV-2TSDI GSV-3USB PMI-520AJ GSV-1A GSV-6K GSV-6K GSV-6L
Afficheur numérique haute précision 1 ou 2 voies Afficheur 24 bits avec fonction acquisition Module d'acquisition USB Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Afficheur simple

Applications

  • Mesure de force de contact
  • instrumentation de machines outils
  • mesure d'éffort d'assemblage
  • Surveillance de process
  • Mesure de force d'écrasement
  • robotique
Type de capteur
Bouton compression
Etendue de mesure Fz
50kN , 100kN , 200kN
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.1 %
Hystérésis
0.05 % FS
Non-répétabilité
0.1 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.02 %/°C
Sortie analogique
non-amplifié
Signal de sortie
1 mV/V
Résistance du pont
700 Ω
Tension d'alimentation
2.5 - 5 VDC
Connectique
Câble 5 m SUPER-PAAR-TRONIC-C /2x2x0,25
Direction de mesure
Compression
Déflection Fz
0.08 mm
Surcharge
150 %PE
Construction
Acier inoxydable
Classe de Protection
IP67
Poids
2.9
Plage d'effort à mesurer
5kN - 250 kN
Application
OEM, low cost, Immergeable

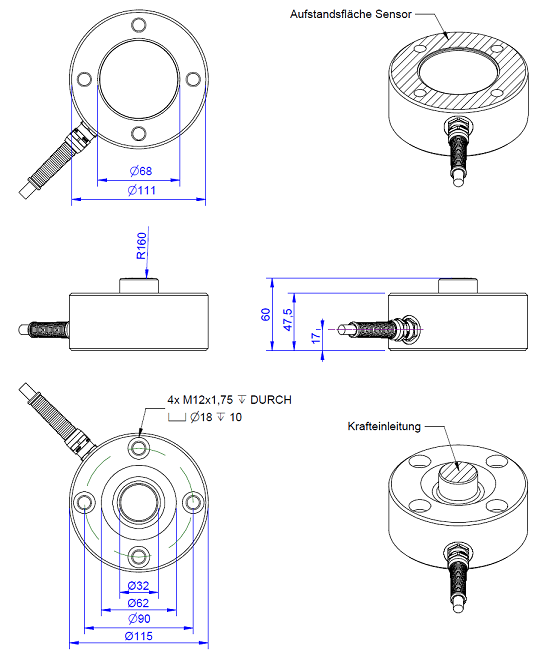

Dimensions

Connectique

Câble SUPER-PAAR-TRONIC-C /2x2x0,25 - 4 fils - 5 m

Borne Description Couleur du fil
+Us Alimentation + Marron
-Us Alimentation - Blanc
+Ud Sortie + Vert
-Ud Sortie - Jaune

Options de configuration

  • certificat de calibration ISO 17025
  • étendue de mesure
  • connectique et cablage
  • électronique de conditionnement intégrée (sortie 0-10 VDC ou 4-20 mA)
