Manille dynamométrique Inox IP68 low cost 2 à 9 tonnes

Manille dynamométrique instrumentée pour mesure de charge
Etendues de mesure standard : 2, 3.35, 4.75, 6.5, 9 tonnes
Non-linéarité : 0.5% de la pleine charge
Signal de sortie: 2 mV/V, 4-20 mA, Wireless
Protection à la surcharge : 150%
Contruction : inox IP67 à IP68
Température de fonctionnement : -20 à 55°C
Connectique : Câble 3 m 4 fils ou connecteur ou sans fil

Spécifications
Type de capteur

Axe dynamométrique

Etendue de mesure Fz

5kN , 10kN , 20kN , 50kN , 100kN , 200kN

Précision (erreur totale)

1 %

Non linéarité (% PE)

± 0.5 %

Hystérésis

0.25 % FS

Non-répétabilité

0.1 % FS

Compensation en température

-20 à 70 °C

Sensibilité au Zéro

0.02 %PE/°C

Sensibilité du gain

0.02 %/°C

Sortie analogique

non-amplifié

Signal de sortie

1 mV/V

Résistance du pont

350 Ω

Tension d'alimentation

5 Vcc

Connectique

Câble STC-31V-4 2m 4 fils open

Direction de mesure

Traction + Comp.

Surcharge

150 %PE

Matériau

Acier Inoxydable

Construction

Aluminium (2/10/20N) ou Acier Inox (>50N)

Classe de Protection

IP67

Plage d'effort à mesurer

5kN - 250 kN

Application

OEM, low cost
Documents
- Datasheet_ALS_PMI_EN.pdf
Dimensions
Dimensions
Options
Options de configuration
- Calibration en traction et/ou compression
- Longueur de câble
- Connecteur spécifique
- Compensation en température étendue
- Calibration ISO 17025
- Amplification (5VDC, 10VDC, 4-20mA)
- Version immergeable
- TEDS
Accessoires
Conditionneur / Afficheur
- Conditionneur 1 voie : GSV-6K (en ligne), GSV-1H (Rail DIN), GSV-1M (IP67) ou GSV-6L (miniature)
- Afficheur 1 voie : TRA-240 (simple) ou GSV-2MSDI (avec fonction enregistreur autonome)
- Conditionneur / Afficheur de table GSV-2TSDI
- Conditionneur 4 voies GSV-1A4
Module d'acquisition
- 1 voie : GSV-2AS (RS-232/485 ou CANopen) ou GSV-3USB (1 ou 2 voies USB )
- 4 voies GSV-4USB (USB)
- 6 voies GSV-6BT (Bluetooth) ou GSV-6LTE (LTE Datalogger)
- 8 voies GSV-8DS (LAN/WiFi/USB/EtherCAT/CANRS-232)

Présentation

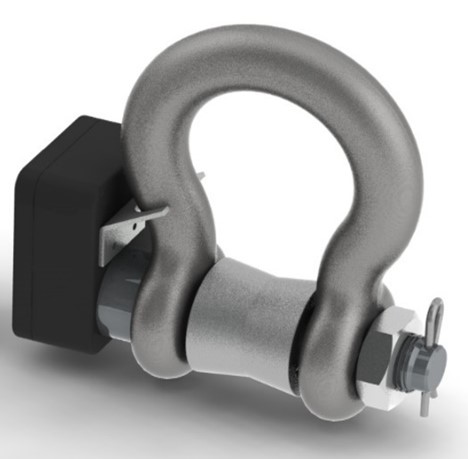

La manille dynamométrique ALS est conçue pour la mesure / surveillance de charges jusqu'à 9 Tonnes, avec une précision de mesure est l'ordre de 1% de l'étendue de mesure nominale. Le signal de sortie est de 2,0 mV / V d'excitation (5 ou 10V). La protection contre les surcharges est de 150% de la plage de mesure.

Spécifications

Paramètre	valeur	Commentaires
Etendue de mesure (PE)	2, 3.25, 4.75, 6.75 et 9 tonnes
Signal de sortie	2 mV/V ou sans fil
Protection à la surcharge	150% de l’étendue de mesure
Limite de rupture	500% de l’étendue de mesure
Non-linéarité	+/- 1% de l’étendue de mesure	MAX 2% FS
Répétabilité	+/- 0.1% FS nominal	MAX 0.2% FS
Offset	+/- 2% FS
Température de fonctionnement	-20 °C A 55 °C
Indice IP	IP67	IP68 en option

Installation

La manille est livrée montée et étalonnée:

Version filaire : Livrée avec un câble de 3 m en standard. Longueur spécifiable.
Version sans fil : requiert un récepteur (USB, afficheur, etc...) Le corps est en acier inoxydable IP67 (IP68 en option), la plage de température de fonctionnement est de -20 à + 55 ° C. Le signal de sortie (2,0 mV/V) peut être amplifié en option (4-20 mA).

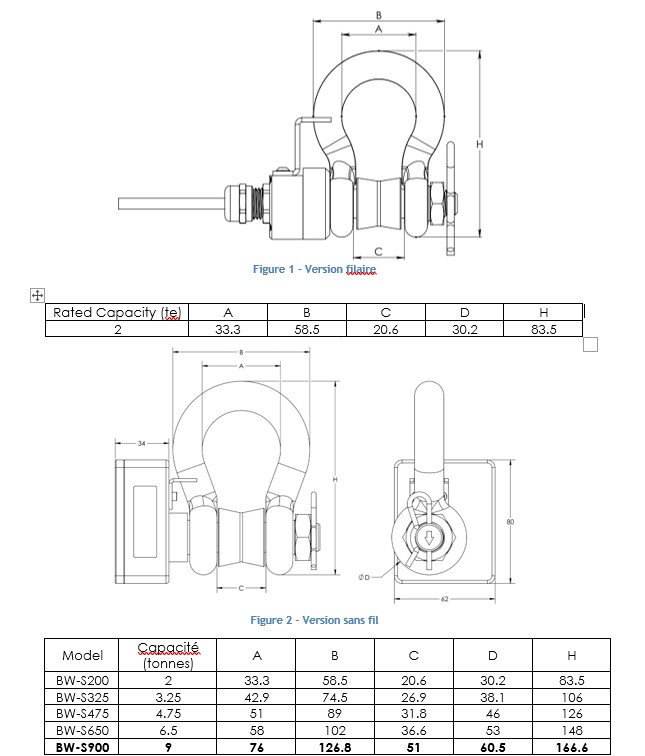

Dimensions

Options de configuration

Dimensions
étendues de mesure
connectique
version immergeable
Conditionnement, acquisition : Afficheur, Conditionneur ou modules d'acquisition

Applications

Instrumentation de machines outils
marine
levage
Pesage

Type de capteur: Axe dynamométrique
Etendue de mesure Fz: 5kN , 10kN , 20kN , 50kN , 100kN , 200kN
Précision (erreur totale): 1 %
Non linéarité (% PE): ± 0.5 %
Hystérésis: 0.25 % FS
Non-répétabilité: 0.1 % FS
Compensation en température: -20 à 70 °C
Sensibilité au Zéro: 0.02 %PE/°C
Sensibilité du gain: 0.02 %/°C
Sortie analogique: non-amplifié
Signal de sortie: 1 mV/V
Résistance du pont: 350 Ω
Tension d'alimentation: 5 Vcc
Connectique: Câble STC-31V-4 2m 4 fils open
Direction de mesure: Traction + Comp.
Surcharge: 150 %PE
Matériau: Acier Inoxydable
Construction: Aluminium (2/10/20N) ou Acier Inox (>50N)
Classe de Protection: IP67
Plage d'effort à mesurer: 5kN - 250 kN
Application: OEM, low cost

Conditionneur / Afficheur

Conditionneur 1 voie : GSV-6K (en ligne), GSV-1H (Rail DIN), GSV-1M (IP67) ou GSV-6L (miniature)
Afficheur 1 voie : TRA-240 (simple) ou GSV-2MSDI (avec fonction enregistreur autonome)
Conditionneur / Afficheur de table GSV-2TSDI
Conditionneur 4 voies GSV-1A4
