Ref: P203A11 - P203A12

Accéléromètre triaxe Piezoélectrique IEPE ±50g à ±2000g - 10 kHz

  • accéléromètre triaxial IEPE (Integrated Electronic Piezoelectric)
  • étendues de mesure: ± 50g, ± 100g, ± 500g et ± 2000g
  • Bande passante à ±2dB : 0,3 Hz à 10kHz
  • Sortie tension +/5V par axe
  • Câble détachable 3, 6 ou 9m en option
  • étanche IP68
  • Fréquence de résonance : 43 kHz
  • Poids: 6 version titane ou 7.3 grammes (version aluminium)
  • Version boîtier isolé
  • Température de fonctionnement: -55° to +125°C
  • TEDS en option

Télécharger la fiche produit

?

Présentation

Les accéléromètres IEPE P203A11 et P203A12 allient robustesse (IP68, résistance aux chocs de 5000 g, température de fonctionnement: -55 à 125 °C) et légèreté (6 et 7.3 g !). Capables de mesurer simultanément et indépendamment sur 3 axes des accélérations linéaires pouvant atteindre +/-2000g, ils offrent une bande passante étendue (0,3Hz à 10kHz) grâce à l'utilisation d'un élément sensible en céramique piezo-électrique (PZT).

4 étendues de mesure sont disponibles: ± 50g, ± 100g, ± 500g et ± 2000g. Le signal de sortie est une tension faible impédance livrée par l'étage de pré-amplification et le convertisseur charge/tension embarqués dans le capteur.

Spécifications

étendue de mesure 50g 100g 500g 2000 g
Sensibilité 100 mV/g 50 mV/g 10 mV/g 2.5 mV/g
Sortie ±5 V ±5 ±5 ±5
Non-linéarité 1% 1% 1% 1%
Freq. de résonance 43 kHz 43 kHz 43 kHz 43 kHz
Alimentation 2-10 mA @ 18-30 VDC 2-10 mA @ 18-30 VDC 2-10 mA @ 18-30 VDC 2-10 mA @ 18-30 VDC
Matériau P203A11: Al, P203A12: Titane P203A11: Al, P203A12: Titane P203A11: Al, P203A12: Titane P203A11: Al, P203A12: Titane
Référence de commande P203A11/12-T51 P203A11/12-T12 P203A11/12-T52 P203A11/T23
Connectique microconnecteur 4-pin Cable détachable 3, 6 ou 9m microconnecteur 4-pin Cable détachable 3, 6 ou 9m microconnecteur 4-pin Cable détachable 3, 6 ou 9m microconnecteur 4-pin Cable détachable 3, 6 ou 9m

Boîtier haute résistance

Les accéléromètres IEPE P203A11 et P203A12 disposent d’un boîtier robuste en aluminium anodisé (P203A11) ou titane (P203A12) résistant à la corrosion et aux produits chimiques, et fonctionnant sur une plage de températures étendue, allant de -55 ° C à + 125 ° C. La construction est hermétiquement soudée (IP68) et peut résister à des chocs pouvant atteindre 5 000 g. Le poids de l'ensemble est de 6g / 7,3g seulement.

Les accéléromètres P203A11 et P203A12 sont alimentés par un courant continu 2 à 10 mA (tension: 18-30 VDC), la connectique est réalisée au moyen d'un connecteur Microtech 4 pins monté sur le côté du capteur. Le capteur peut être livré par ailleurs avec un module TEDS. Le montage sur l'application est réalisé par collage ou via un filetage M2.5 x 0.45 (uniquement pour la version P203A12. Un câble détachable TPE isolé, monté avec 3 BNC, en disponible en option en longueur 3, 6 ou 9 m.

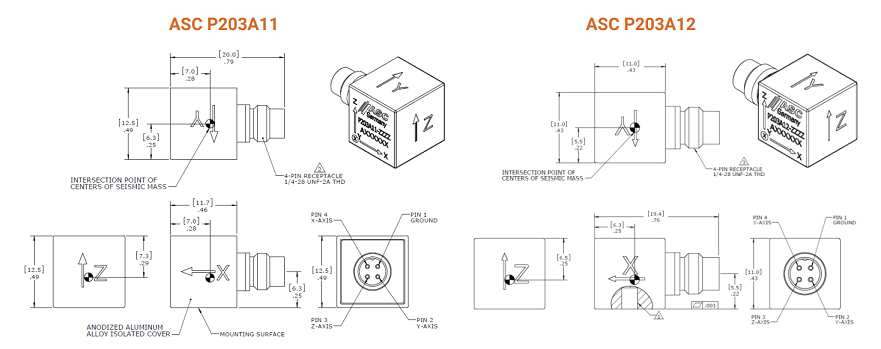

Dimensions

Applications

  • Analyse modale
  • Test Automobile
  • Essais labo
  • étude vibratoire / étude de chocs
  • Analyse fréquentielle
  • études de dimensionnement
Nombre de composantes
3 Axes
Technologie
Piezoélectrique (IEPE)
Type de produit
Accéléromètre
Sensibilité
100 / 50 / 10 / 2.5 mV/G
Etendue de mesure linéaire
50 / 100 / 500 / 2000 G
Bande passante (-3 dB)
9000 Hz
Non linéarité (% PE)
± 1 %
Signal de sortie
± 5 VDC
Tension d'alimentation
10 Vcc
Température de fonctionnement
-55 à 125 °C
Classe de Protection
IP68
Matériau
Aluminium
Poids
0.0073
Etendue de mesure
50-500g, > 500 g

  • Câble 3, 6 ou 9m, sorties BNC
  • Connectique
  • Position du connecteur
  • étendue de mesure
  • Enregistreur
  • afficheur
