Capteur de Vibration MEMS intelligent - Modbus RTU

Présentation

Le capteur de vibration AKG392 est un accéléromètre triaxial numérique de nouvelle génération, conçu pour la mesure précise des vibrations dans les environnements industriels, transports et les structures. Ce capteur intelligent intègre un traitement FFT interne, permettant d’extraire directement les fréquences de vibration, vitesses maximales et amplitudes de déplacement, sans traitement externe.

Avec son interface Modbus RTU RS-485 qui permet de faire très facilement de la mesure multipoints, des étendues de mesure disponibles à partir de ±2g jusqu’à ±40g et une excellente stabilité thermique, l’AKG392 est une solution idéale pour la surveillance de vibration et la maintenance prédictive, surtout si complétée avec un enregistreur ou une passerelle IOT Modbus.

📊 Caractéristiques Techniques du Capteur AKG392

▶️ Principales spécifications

• Nombre d'axes : 3 (X, Y, Z)
• Plages disponibles : ±2g à ±40g
• Sorties : RS232, RS485, TTL
• Fréquence d’échantillonnage : 5 Hz à 1000 Hz
• Bande passante : Jusqu’à 500 Hz
• ** Informations transmises**: Accélération sur 3 axes, Fréquence dominante, Vitesse, Amplitude par axe, Température
• Résolution de fréquence FFT : 4 Hz
• Vitesse max détectée : en m/s
• Amplitude max mesurée : en mm ou m
• Température de fonctionnement : -40°C à +85°C
• Alimentation : 9 à 36 VDC
• Consommation : < 60 mA
• Poids : 82 g (hors base magnétique)

▶️ Formats et protocoles compatibles

• Protocoles de communication : RION 68 (par défaut) ou MODBUS RTU
• Formats de sortie personnalisables : Accélération, Fréquence, Vitesse, Amplitude, Température
• Compatibilité multi-capteur : adressage individuel sur bus série

🔧 Installation et Utilisation du Capteur de Vibration

⚙️ Utilisation et configuration

Le signal de sortie du capteur AKG est numérique (RS-485, Modbus). La tension d'alimentation est de 9 à 36 VDC. Le boîtier IP67 est durci (73,5 grammes), la plage de température d'utilisation de -40 à +85°C. La résistance aux chocs est de ± 100g. La connectique consiste en un connecteur 5 pins sur le corps du capteur. Un câble est fourni en option.

Le paramétrage du module est réalisée depuis un terminal via l'envoi de requêtes Modbus. Les paramètres configurables incluent le type de communication (broadcast ou sur requête), les informations à collecter, la fréquence de transmission, le baudrate, etc...

Le capteur peut être utilisé de manière autonome ou intégré dans un système de surveillance temps réel (logger, IOT).

3 options sont proposées pour le montage:

1. Connexion via port série (RS232/RS485) ou TTL
2. Alimentation: 9-36VDC
3. Configuration du protocole, de l’adresse et de la fréquence d’échantillonnage
4. Mode de fonctionnement : automatique (streaming) ou à la demande (question-réponse)
5. Données disponibles : Accélération sur 3 axes, Fréquence dominante, Vitesse, Amplitude, Température

🛠️ Méthodes de fixation disponibles

Installation	Illustration	Description

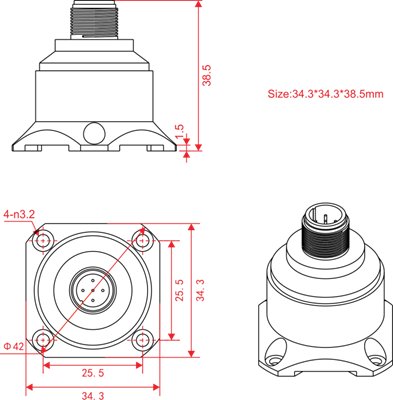

Standard		Montage direct sur l'application par 4 vis M3
Plaque en L (en option)		Bride en L 36 x 44 x 4mm, alu, 4 vis M3
Magnétique (en option)		Fixation magnétique , 34.23 x 34.23 x 6mm, inox, 4 vis M3. Force d'adhérence: 10N épaisseur de plaque : 2mm

Options

• Câble
• étendue de mesure
• Enregistreur
• Surveillance connectée

Application

• Surveillance de moteurs, pompes, roulements
• Maintenance prédictive et détection d’anomalies
• Bancs de test vibratoires
• Surveillance d'ouvrages
• Sécurisation de chantiers
• Analyse vibratoire de voies ferrées
• Détection d’instabilités structurelles
• Surveillance de turbines éoliennes

Options

• Câble
• étendue de mesure
• Signal de sortie

Accessoires

• Datalogger
