Ref: ASC AiSys® ACC 3311

Accéléromètre 3 axes intelligent pour maintenance préventive

  • Système de surveillance vibratoire embarqué
  • Etendue de mesure: de ± 2g à ± 8g ou ± 10g à ± 40g
  • Précision: 0,25 à 1% selon l'étendue de mesure
  • Bande passante à -3dB: 0-1500 Hz
  • échantillonnage : jusqu'à 4kS/s
  • Convertisseur AN: 20 bit
  • Filtres numériques FIR ou IIR
  • Interface : CAN Bus. En option: USB, Bluetooth
  • Fonctions d'analyse intégrées: FFT, Filtres, Détection de seuils, génération d'alarmes...
  • Développement + implémentation de firmware spécifiques via API
  • Boîtier IP67 Aluminium - 60g - sortie Câble
  • Alimentation : 5 à 40 Vcc
  • Température : -40 à +125°C
  • Tenue aux chocs: ± 5000g

Télécharger la fiche produit

?

Présentation

Le Aisys de ASC est une plateforme modulaire et plug-and-play pour la surveillance vibratoire d'applications industrielles. Le Aisys est installé directement dans la machine, le roulement ou la transmission, et va utiliser les mesures de vibrations instantanées pour diagnostiquer l'état mécanique de la machine, et détecter de manière anticipée une anomalie de fonctionnement, prévenant ainsi une défaillance à venir en réduisant les couts de maintenance et d'arrêt de service.

Le Aisys intègre:

  • un accéléromètre triaxe MEMS de précision (±2g à ±40g)
  • un convertisseur Analogique/Numérique 20 bit (Accélération) allant jusqu'à 4kHz d'échantillonnage par axe en accélération, et 50Hz en température. Les acquisitions sont synchrones sur les 4 voies de mesure.
  • un micro-contrôleur embarqué capable d'analyser les mesures en temps réel, et de transmettre à l'automate, sur bus CAN uniquement les informations de diagnostic réduisant considérablement le nombre de données à traiter.

Le Aisys est ainsi un outil unique, réduisant sensiblement le temps et le coût de développement de solutions de maintenance préventive (le Vibrotherm remplace la centrale d'acquisition)

Analyse embarquée

Le Aisys embarque un certain nombre de fonctions d'analyse préprogrammées (FFT, moyennage, filtres numériques, alarmes). Les algorithmes d'analyse sont ensuite adaptés selon les besoins de l'application.

Quelques exemples de données extraites des mesures brutes, et transmises sur CANbus à l'automate : accélération maximale, accélération moyenne, Amplitude pour des fréquences spécifiques, dérive de l'offset, détection de seuils, etc...

Installation et utilisation

Le Aisys est requiert une tension d'alimentation comprise entre 5 et 40 VDC. Avec un boîtier en aluminium durci, une plage de température d'utilisation de -20 à +125°C (-40 à 125°C en option), et une résistance aux chocs de 5000g, le Aisys est adapté aux environnements industriels sévères. Un câble, robuste et flexible facilite l'installation. Connectique : SUBD15

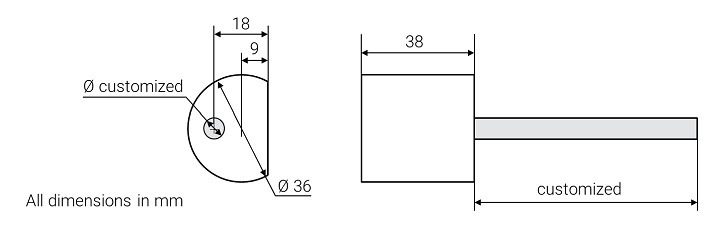

Dimensions

Options

  • Câble et Connectique
  • Module TEDS
  • Calibration 17025

Applications

  • Diagnostic embarqué
  • Surveillance vibratoire
  • Maintenance prédictive
Nombre de composantes
3 Axes
Technologie
MEMS Capacitif, Smart Sensor
Type de produit
Smart Sensor
Etendue de mesure linéaire
2 / 5 / 10 / 25 / 50 / 100 / 200 / 400 G
Non linéarité (% PE)
± 0.1 , 0.25 %
Signal de sortie
CAN
Tension d'alimentation
10 Vcc
Température de fonctionnement
-40 à 125 °C
Connecteur
SUBD15
Classe de Protection
IP68
Matériau
Aluminium
Etendue de mesure
0-5 g, 5-50g

  • Longueur de câble personnalisée
  • Connecteur personnalisé
  • Module TEDS
  • Calibration ISO 17025
  • Extension câble
  • Connecteur
  • afficheur
  • acquisition de données
