Ref: VM40C

Capteur de vibrations 3 axes autonome

  • Accéléromètre triaxial
  • Conforme à la norme BS 7385
  • Batterie NiMH intégrée
  • Analyse FFT, affichage XYZ et somme vectorielle
  • Notifications d’alarme par SMS via GSM (en option)
  • Mémoire interne jusqu’à 100 000 mesures
  • Alimentation secteur / adaptateur secteur inclus
  • Facile à utiliser
  • Température d'utilisation : -20 à +60°C
  • Fonction de seuil

Télécharger la fiche produit

?
Livrable sous 1 à 2 semaines

Présentation

Le capteur de vibrations VM40C est conçu pour la mesure des vibrations et des chocs sur les bâtiments, ponts, tours et autres structures artificielles. L’accéléromètre mesure les vibrations conformément aux normes DIN 4150-3, BS 7385 et SN 640312A. Grâce à sa mémoire interne pouvant enregistrer jusqu’à 100 000 mesures, le VM 40C permet de déterminer les effets des chantiers, du trafic ou des processus industriels sur les bâtiments sur une longue période.

Le déclenchement de l'enregistrement peut être basé sur le temps ou sur des événements, ainsi qu’entre l’enregistrement de vibrations de courte ou de longue durée. Il est également possible de définir des seuils de déclenchement d’alarme en cas de dépassement. Grâce au module GSM intégré (en option), l’appareil peut envoyer des notifications SMS lorsque l’alarme est activée.

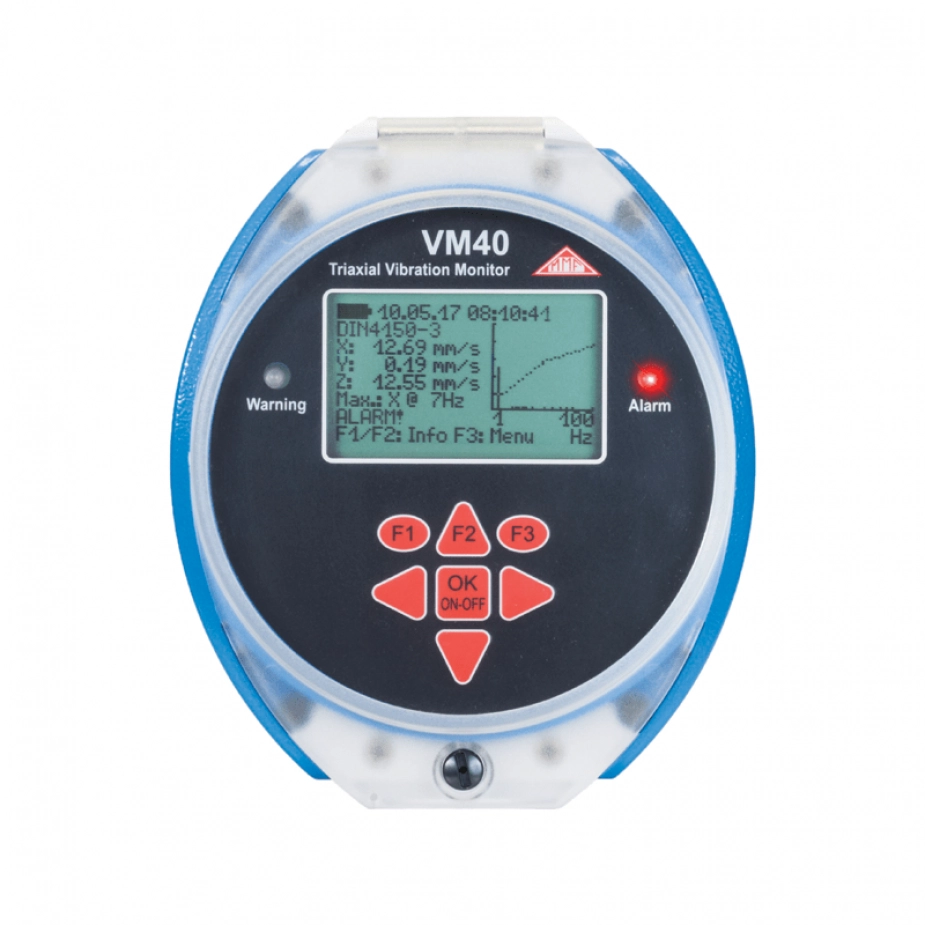

L’accéléromètre est très facile à utiliser et peut être configuré rapidement pour différentes applications. Les données mesurées peuvent être consultées directement sur l’écran intégré de l’appareil. Il affiche la vitesse des vibrations dans les trois directions. L’appareil est équipé d’une batterie NiMH intégrée, ce qui le rend idéal pour une utilisation mobile sur site. Un adaptateur secteur est également fourni pour une utilisation stationnaire.

Specifications

Caractéristique Spécification
Unités de mesure Valeur crête de la vitesse de vibration, valeur crête de l'accélération de vibration
Normes prises en charge BS 7385, Circulaire du 23/07/86, DIN 4510-3, SN 460312A
Capteur de vibration Capteur d'accélération piézoélectrique triaxial
Plage d'affichage (accélération crête) 0,001 ... 15 m/s²
Plage d'affichage (vitesse crête) 0,01 ... 2 400 mm/s à 1 Hz ; 0,01 ... 30 mm/s à 80 Hz (dépend de la fréquence)
Précision (valeur de référence : 16 Hz) ±3 %, ±2 chiffres, filtre passe-bas à 100 Hz ; ±3 %, ±2 chiffres, filtre passe-bas à 398 Hz
Affichage Écran LCD monochrome, 128 x 64 pixels, rétroéclairé ; affiche 3 valeurs crête (x/y/z) ou somme vectorielle, fréquence principale, spectre FFT à 50 lignes, état de la batterie, date et heure
Alarmes Voyants d'avertissement et d'alarme à côté de l'écran ; sortie relais (contact inverseur, max. 100 V DC / 2 A)
Modem GSM Quadri-bande (850, 900, 1800, 1900 MHz) (en option)
Fonction d'alarme SMS Notification SMS lorsque l'alarme est déclenchée ; le SMS contient les lectures x/y/z, la fréquence, la date et le nom de l'appareil
Fonctions GSM supplémentaires Appel téléphonique avec casque (adaptateur VM40-HS en option)
Mémoire Carte micro-SD intégrée ; jusqu'à 100 000 enregistrements (x/y/z, fréquence, date, heure, nom de l'appareil)
Convertisseur analogique-numérique 24 bits, sigma-delta
Interface USB USB 2.0, mode CDC, via câble VM2x-USB
Batterie NiMH, 4,8 V, temps de charge : 10 h ; pas de consommation de batterie lorsqu'il est connecté via USB (par exemple, à une batterie externe USB ou à un adaptateur secteur USB)
Autonomie de la batterie 5 ... 15 jours, selon la température et le cycle de fonctionnement
Langues Allemand, anglais
Plage de température -20°C ... 60°C
Indice de protection IP 67
Dimensions 150 mm x 140 mm x 80 mm
Poids 2 kg

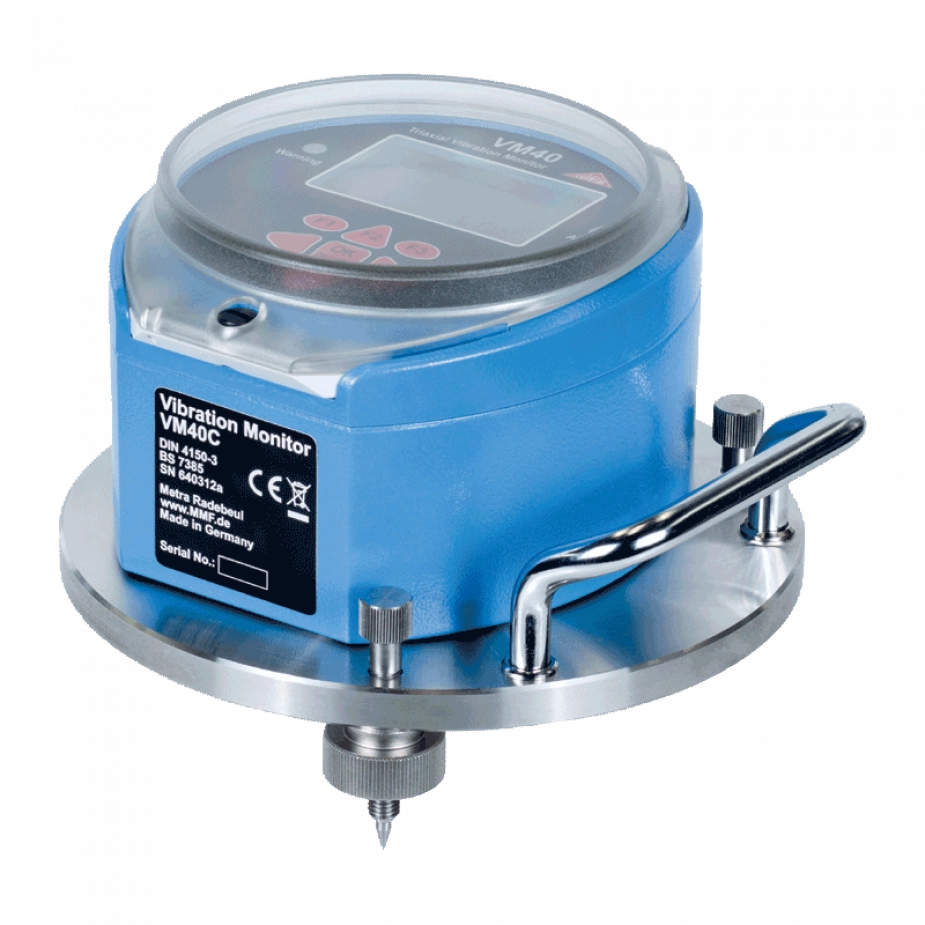

Le boitier durci est compact (150 mm x 140 mm x 80 mm) et peut être utilisé en intérieur ou extérieur (IP67, température d'utilisation : -20 à 60°C).

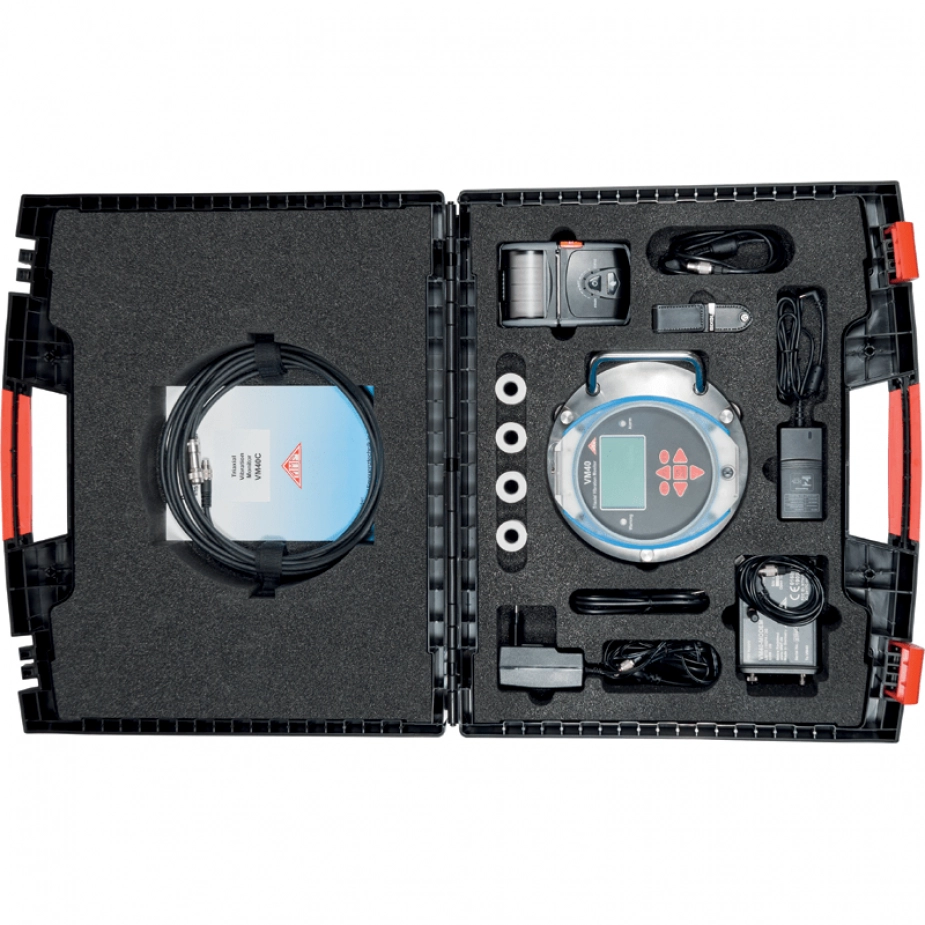

Inclus avec l'appareil

  • 1 x capteur VM 40C
  • 1 x câble USB VM2x-USB
  • 1 x Alimentation secteur VM40-CH
  • 1 x manuel utilisateur

Applications

  • Surveillance sismique
  • Mesure géophysique
  • analyse de vibrations très faible amplitude
  • génie civil
  • test en vol
  • robotique
Nombre de composantes
3 Axes
Technologie
MEMS Capacitif
Type de produit
Accéléromètre
Bande passante (-3 dB)
150 , 395 , 100 Hz
alimentation
Batterie rechargeable
Température de fonctionnement
-20 à 60 °C
Classe de Protection
IP67
Matériau
Acier
Poids
2
Etendue de mesure
0-5 g
Application
Sismique
Remarque
Résistance aux chocs : 1000 g

Dimensions

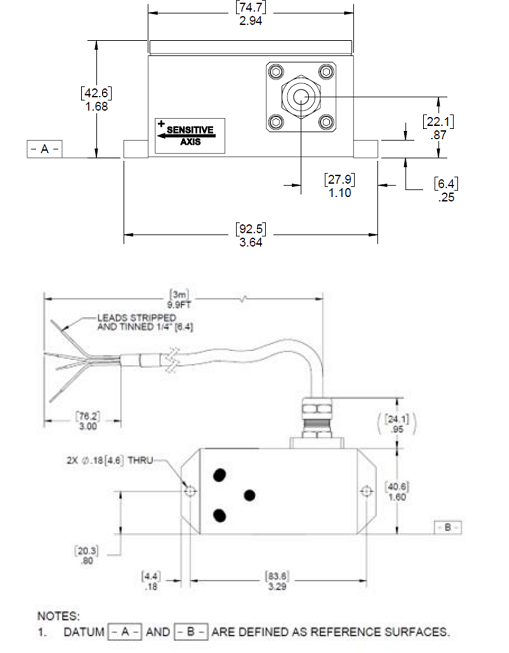

Wire output

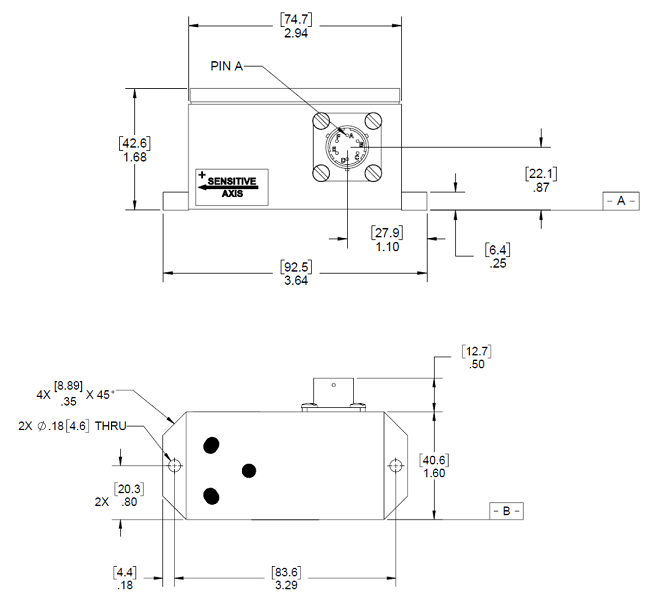

Connector output

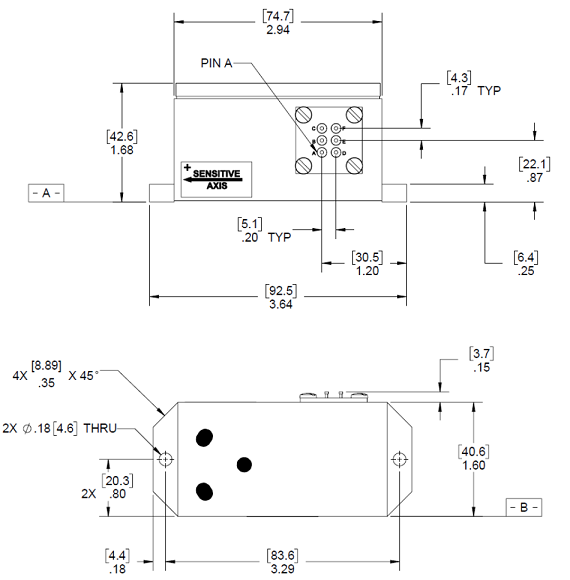

Terminal pins output

  • Sortie température
  • étendue de mesure
  • filtre passe-bas
  • Câble
  • Connecteur
  • Coffret de conditionnement
  • Afficheur
