Ref: 43xx LN/MF | 44xx LN/MF

Accéléromètre capacitif de précision 1 axe ±2g à ±400g

  • Accéléromètre MEMS capacitif monoaxe miniature de précision
  • Etendue de mesure : ± 2g à ± 400g
  • Signal de sortie : ± 4VDC (LN) ou 2,7VDC (MF)
  • Non linéarité : 0,5% de l'étendue de mesure
  • Bande passante (±3 dB) : 0-525 Hz à 0-4200 Hz (LN) - 0-1150 à 0-7kHz (MF)
  • Densité spectrale de bruit : 7 à 400 µg/√Hz (LN) | 10 à 680 µg/√Hz (MF)
  • Boîtier IP65 (43xx) / IP67 (44xx) Aluminium 7g (43x1) ou Acier 19g (43x5)
  • Connectique : sortie câble 4 conducteurs
  • Alimentation : 6 à 40 Vcc
  • Température : de - 40 à + 100 °C
  • Tenue aux chocs: jusqu'à ± 5000g
  • Calibration ISO 17025 en option

Télécharger la fiche produit

?

Description

Avec leur large bande passante, leur excellent ratio signal/bruit, leur excellente résolution (10 à 50 mg), leur faible encombrement et leur conception durcie et étanche IP65 ou IP67, les accéléromètres MEMS capacitifs des séries ASC 43xx LN/MF et ASC 44xx LN/MF conviendront à la plupart des applications industrielles (automobile, ferroviaire, aéronautique, production, marine, énergie, génie civil) pour les études de confort, agrément, durabilité ou pour de la surveillance vibratoire.

Les séries 43xx et 44xx LN/MF sont disponibles en 8 versions monoaxes, chacune avec des étendues de mesure à sélectionner entre ±2g to ±400g

Modèles disponibles

Modèle 4311LN 4315LN 4321MF 4325MF 4411LN 4415LN 4421MF 4425MF
[Version LN (bas bruit) ou MF (bande passante étendue) LN MF LN MF LN MF LN MF
Boîtier Aluminium IP65 Acier IP65 Aluminium IP65 Acier IP65 Aluminium IP67 Acier IP67 Aluminium IP67 Acier IP67

Spécifications

Spécifications Version LN

Etendue de mesure [±g] ±2g ±5g ±10g ±25g ±50g ±100g ±200g ±400g
Nombre d'axes 1 1 1 1 1 1 1 1
Sensibilité 2000 mV/g 800 mV/g 400 mV/g 160 mV/g 80 mV/g 40 mV/g 20 mV/g 10 mV/g
Signal de sortie ± 4 VDC ± 4 VDC ± 4 VDC ± 4 VDC ± 4 VDC ± 4 VDC ± 4 VDC ± 4 VDC
Non linéarité [% de la pleine échelle] < 0.15 (typ), < 0.5 (max) < 0.15 (typ), < 0.5 (max) < 0.15 (typ), < 0.5 (max) < 0.15 (typ), < 0.5 (max) < 0.15 (typ), < 0.5 (max) < 0.15 (typ), < 0.5 (max) < 0.15 (typ), < 0.5 (max) < 0.15 (typ), < 0.5 (max)
Bande passante: ±3 dB [Hz] 0-525 Hz 0-800 Hz 0-1100 Hz 0-1750 Hz 0-2100 Hz 0-3000 Hz 0-3600 Hz 0-4200 Hz
Tension d'alimentation 6-40 VDC 6-40 VDC 6-40 VDC 6-40 VDC 6-40 VDC 6-40VDC 6-40 VDC 6-40 VDC
Température de fonctionnement -40 à 100 °C -40 à 100 °C -40 à 100 °C -40 à 100 °C -40 à 100 °C -40 à 100 °C -40 à 100 °C -40 à 100 °C
Limite de chocs 2000g 5000g 5000g 5000g 5000g 5000g 5000g 5000g

Spécifications Version MF

Etendue de mesure [±g] ±2g ±5g ±10g ±30g ±50g ±100g ±200g
Nombre d'axes 1 1 1 1 1 1 1
Sensibilité [mV/g] 1350 540 270 90 54 26 13.5
Signal de sortie ± 2.7 VDC ± 2.7 VDC ± 2.7 VDC ± 2.7 VDC ± 2.7 VDC ± 2.7 VDC ± 2.7 VDC
Non linéarité [% de la pleine échelle] 0.5 0.5 0.5 0.5 0.5 0.5 0.5
Bande passante: ±3 dB [Hz] 0-1150 0-1900 0-3200 0-4000 0-4500 0-5000 0-7000
Tension d'alimentation 5-40 VDC 5-40 VDC 5-40 VDC 5-40 VDC 5-40 VDC 5-40 VDC 5-40 VDC
Température de fonctionnement -40 à 100 °C -40 à 100 °C -40 à 100 °C -40 à 100 °C -40 à 100 °C -40 à 100 °C -40 à 100 °C
Limite de chocs 2000g 5000g 5000g 5000g 5000g 5000g 5000g

Installation et utilisation

Le signal de sortie amplifié des accéléromètres ASC 43xx et 44xx LN/MF (±4VDC ou ±2,7VDC) est indépendant de la tension d'alimentation (6 à 40 VDC). Avec un boîtier en aluminium durci de 7 grammes seulement, une plage de température d'utilisation de -40 à +100°C, et une résistance aux chocs pouvant atteindre 5000g, les accéléromètres capacitifis ASC 43xx et 44xx LN/MF conviendront aux environnements industriels sévères. Le montage se fait par vissage ou collage. Un câble robuste est inclus. La pose de connecteurs sur le câble est possible en option.

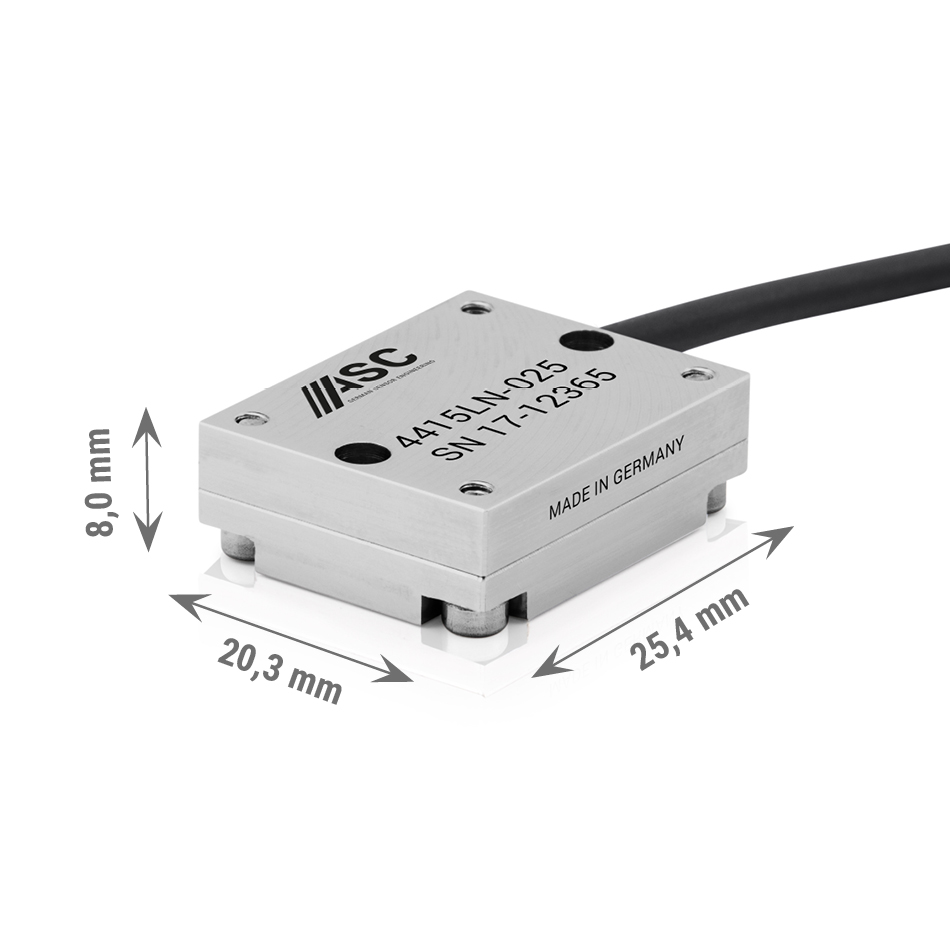

Dimensions

Modèle 4311/4315/4321/4325 4411/4415/4421/4425
Dimensions
Poids (sans câble) 7 (4311, 4321) ou 19 g (4315, 4325) 7 (4411, 4421) ou 19 g (4415, 4425)
Montage Collage ou Vissage Collage ou Vissage

Options

  • Longeur de câble
  • Connectique
  • Calibration ISO 17025
  • Module TEDS

Applications

  • Automobile
  • Test de freinage
  • Essais d'endurance
  • aérospatial
Nombre de composantes
1 Axe
Technologie
MEMS Capacitif
Type de produit
Accéléromètre
Sensibilité
2000 / 800 / 400 / 160 / 80 / 40 / 20 mV/G
Etendue de mesure linéaire
2 / 5 / 10 / 25 / 50 / 100 / 200 / 400 G
Bande passante (-3 dB)
100 , 300 , 500 , 650 , 1000 Hz
Non linéarité (% PE)
± 1 %
Signal de sortie
± 2,7 VDC, ± 4 VDC
Tension d'alimentation
10 Vcc
alimentation
5-40 VDC
Température de fonctionnement
-40 à 100 °C
Connecteur
en option
Classe de Protection
IP65, IP67
Matériau
Aluminium
Poids
0.01
Etendue de mesure
0-5 g, 5-50g, 50-500g

Dimensions

4311/4315/4321/4325 4411/4415/4421/4425
  • longueur de câble personlisée
  • Connecteur personalisé
  • Module TEDS
  • Calibration ISO 17025
  • afficheur
  • acquisition de données
