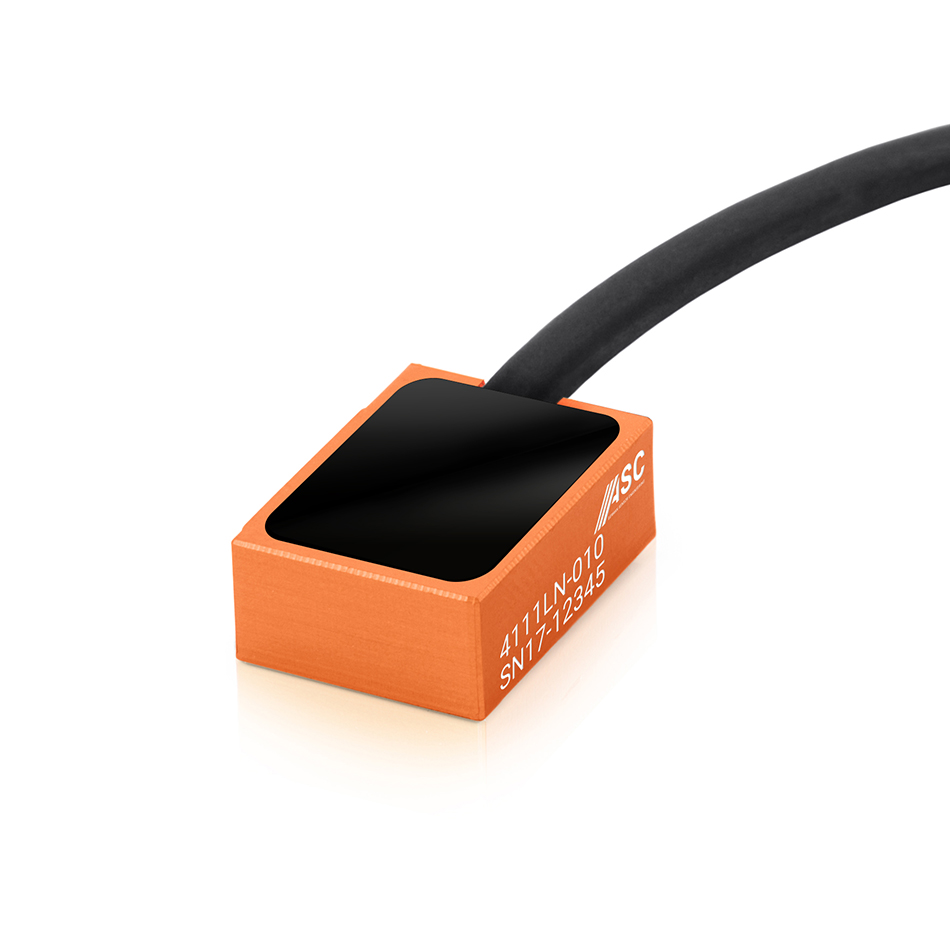

Ref: 4111 LN / 4211 LN / 4221 MF

Accéléromètre MEMS capacitif miniature monoaxe à coller ±2g à ±400g

  • Accéléromètre capacitif monoaxe faible bruit
  • Etendue de mesure de ± 2g à ± 400g
  • Sortie amplifiée ± 4VDC (4111LN 4211LN) ou ± 2.7VDC (4221MF)
  • Bande passantec à -3dB: 0 Hz à 4200 Hz (LN) - 0 à 7000 Hz (MF)
  • Alimentation : 5 à 40 Vcc
  • Température : -20 to +125 (4111LN) et -20 to +80°C (4211LN / 4221 MF)
  • Trés grande stabilité du zéro et de la sensibilité
  • Précision: 0,5% de l'étendue de mesure
  • Tenue aux chocs: jusqu'à ± 6000g

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Se connecter
?

Description

Les accéléromètres capacitifs 4111LN, 4211LN et 4221MF permettent la mesure d'accélérations de précision avec une grande résolution, un spectre fréquentiel large, un excellent ratio signal/bruit, sur des étendues comprises entre ±2g et ±400g dans un encombrement ultra miniature (poids sans câble : 3 grammes). La fréqence de coupure à -3dB est comprise entre DC-525 et DC-7000 Hz selon les modèles.

Spécifications

4111 LN et 4211LN

Etendue de mesure [g] ±2 ±5 ±10 ±25 ±50 ±100 ±200 ±400
Sensibilité [mV/g] 2000 800 400 160 80 40 20 10
Densité de bruit [µg/√Hz] 7 12 18 25 50 100 200 400
Bande passante à ±5 % 0 - 250 0 - 400 0 - 700 0 - 1300 0 - 1600 0 - 1700 0 - 1900 0 - 2000
Bande passante à ±3 dB 0 - 525 0 - 800 0 - 1100 0 - 1750 0 - 2100 0 - 3000 0 - 3600 0 - 4200
Non-linéarité [% PE] < 0.5% < 0.5% < 0.5% < 0.5% < 0.5% < 0.5% < 0.5% < 0.5%
Alimentation [VDC] 6 à 40 6 à 40 6 à 40 6 à 40 6 à 40 6 à 40 6 à 40 6 à 40
Limite de chocs [g] 2000 2000 5000 5000 5000 5000 5000 5000
Indice IP IP67 IP67 IP67 IP67 IP67 IP67 IP67 IP67

4221MF

Etendue de mesure [g] ±2 ±5 ±10 ±30 ±50 ±100 ±200
Sensibilité [mV/g] 1350 540 270 90 54 27 13.5
Densité de bruit [µg/√Hz] 10 20 35 100 170 340 680
Bande passante à ±5 % 0 - 700 0 - 1150 0 - 2000 0 - 2300 0 - 2700 0 - 2900 0 - 2500
Bande passante à ±3 dB 0 - 1150 0 - 1900 0 - 3200 0 - 4000 0 - 4500 0 - 5000 0 - 7000
Non-linéarité [% PE] < 1% < 1% < 1% < 1% < 1% < 1% < 1%
Alimentation 5 à 40 VDC 5 à 40 VDC 5 à 40 VDC 5 à 40 VDC 5 à 40 VDC 5 à 40 VDC 5 à 40 VDC
Limite de chocs [g] 6000 6000 6000 6000 6000 6000 6000
Indice IP IP67 IP67 IP67 IP67 IP67 IP67 IP67

Installation et utilisation

Le signal de sortie amplifié des accéléromètres 4111LN, 4211LN et 4221MF (±4VDC / ±2,7VDC) est indépendant de la tension d'alimentation (5 à 40 VDC). Avec un boîtier en aluminium durci, une plage de température d'utilisation de -20 à +80°C, et une résistance aux chocs pouvant atteindre 4000g, les accéléromètres capacitifs 4111LN, 4211LN et 4221MF conviendront aux environnements industriels sévères. Un câble. robuste très flexible permet un montage simple.

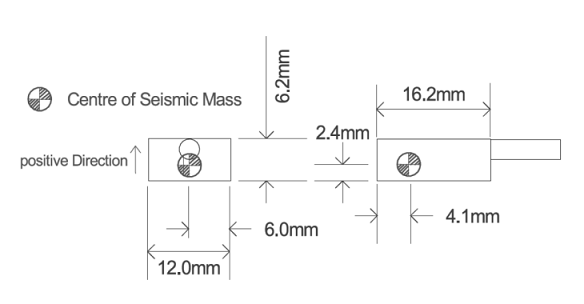

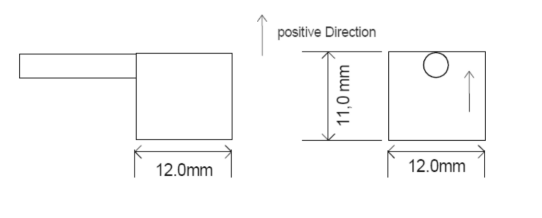

Dimensions

Modèle 4111 LN 4211LN 4221 MF
Dimensions
Poids (sans câble) 3g 3g
Montage Collage Collage

Options

  • Câble et Connectique
  • Module TEDS

Applications

  • Automobile
  • Test de freinage
  • Essais d'endurance
  • aérospatial
Nombre de composantes
1 Axe
Technologie
MEMS Capacitif
Type de produit
Accéléromètre
Sensibilité
2000 / 800 / '400 / 160 / 80 / 40 / 20 / 10 mV/G
Etendue de mesure linéaire
2 / 5 / 10 / 25 / 50 / 100 / 200 / 400 G
Non linéarité (% PE)
± 1 %
Sortie analogique
± 5 VDC
Signal de sortie
± 4 VDC
Tension d'alimentation
10 Vcc
Connecteur
en option
Classe de Protection
IP65
Matériau
Aluminium
Etendue de mesure
0-5 g, 5-50g, 50-500g
Application
Confort / Agrément, Vibratoire

  • longueur de câble personnalisée
  • Connecteur personnalisé
  • Module TEDS
  • Extension à câble
  • Connecteur
