Ref: CS-1511/1611/1711LN - 4-20 mA

Accéléromètre capacitif - 1 à 3 axes - 2 à 50g - sortie 4-20 mA - IP67 - low noise

  • accéléromètre capacitif sortie 4-20 mA
  • uniaxial, biaxial ou triaxial
  • Etendue de mesure: de ± 2g à ± 400g
  • Précision: 1% de l'étendue de mesure
  • Sortie: 4-20 mA
  • Bande passante: 0 Hz à 650 Hz
  • Densité spectrale de bruit: de 10 à 100 µg/√Hz
  • Boîtier IP67 Aluminium - 35g - câble non détachable
  • Alimentation : 8 à 30 Vcc
  • Température : de - 20 à + 70 °C
  • Tenue aux chocs: ± 2000g
  • Calibration ISO 17025 en option et IP68 en option

Télécharger la fiche produit

?

Description

Les accéléromètres capacitirs ASC CS-1511 LN, CS-1611 LN et CS-1711 LN permettent, grâce à une sensibilité élevée, et une faible sensibilité aux bruit, la mesure, précise et fiable de faibles variations d'accélérations sur des plages de mesure allant de ±2g to ±400g sur 1 à 3 axes x, y, z en simultané. Le signal de sortie de type 4-20 mA permet la transmission sur de longues distances.

Avec une fréqence de coupure comprise entre 100 et 1000 Hz selon les modèles, caes est destiné à l'étude de comportements dynamiques basse et moyenne fréquence. La bonne précision (moins de 1% de non-linéarité) est obtenue notamment par la compensation de la calibration sur une large plage de température.

Installation et utilisation

Le signal de sortie amplifié des accéléromètres ASC CS-1511 LN, CS-1611 LN et CS-1711 LN (4-20 mA) est proportionnel à l'accélération mesurée, et peut ainsi être facilement relié à l'automate programmable. La très bonne immunité aux interférences electro-magnétiques permet par ailleurs la transmission du signal sur de longues distances.

Avec un boîtier IP67 (IP68 en option) en aluminium anodisé de 35 grammes, une plage de température d'utilisation de -20 à +70°C, et une résistance aux chocs pouvant atteindre 2000g, cette série d'accéléromètres conviendra aux environnements industriels sévères. Le montage se fait par vissage (Vis M3 et M5) ou collage. Un câble de 6m PVC est inclus en standard. La connectique est en option.

Options

  • Longeur de câble
  • Connectique
  • Calibration ISO 17025
  • Module TEDS
  • IP 68

Applications

  • Automobile
  • Test de freinage
  • Essais d'endurance
  • aérospatial
Nombre de composantes
1 Axe, 2 Axes, 3 Axes
Technologie
MEMS Capacitif
Type de produit
Accéléromètre
Sensibilité
4 / 1.6 / 0.8 / 0.16 mV/G
Etendue de mesure linéaire
2 / 50 / 5 / 10 G
Bande passante (-3 dB)
100 , 300 , 650 Hz
Non linéarité (% PE)
± 1 %
Sortie analogique
4-20 mA
Signal de sortie
4-20 mA
Tension d'alimentation
10 Vcc
Connecteur
Cable gland (Binder / Comtronic)
Classe de Protection
IP67
Matériau
Aluminium
Poids
0.035
Etendue de mesure
0-5 g, 5-50g

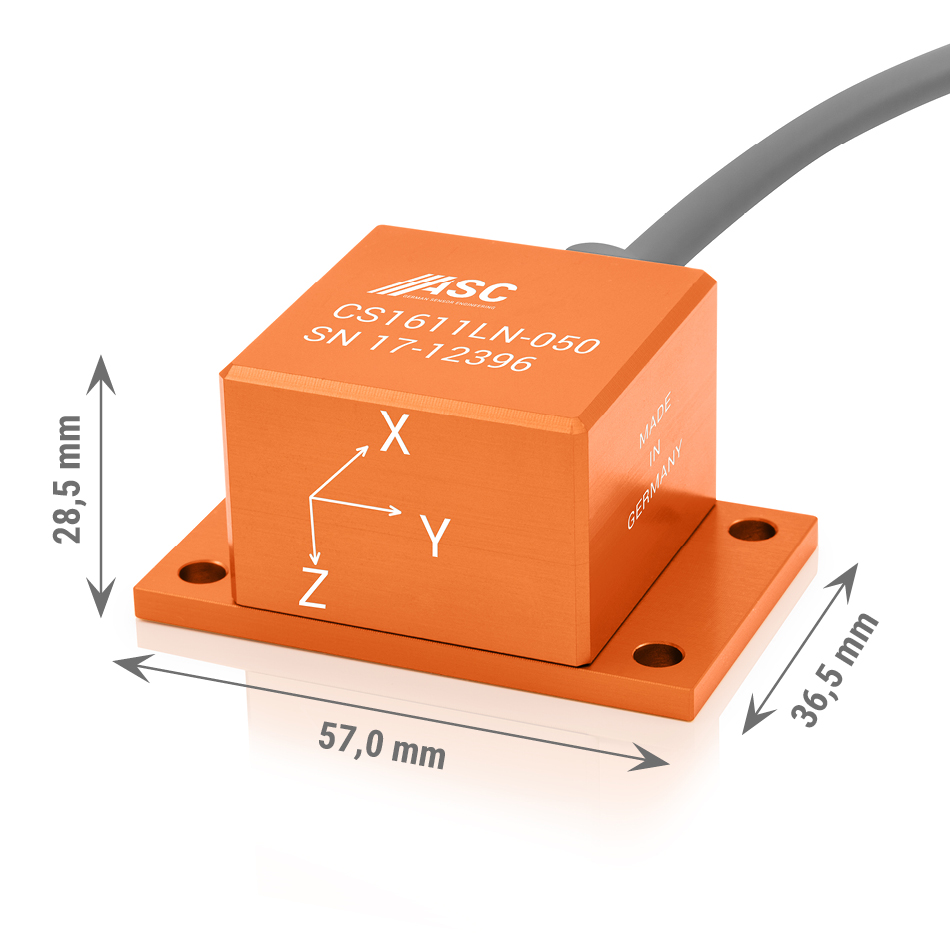

  • 57 mm x 36,5 mm x 28.5 mm
  • Longueur de câble personalisée
  • Certification DAkkS
  • Protection Class IP68
  • Calibration DIN
  • Configuration et câblage PIN
  • IP 68
  • Extension à Câble
  • Sortie PIN

Produits associés

Accéléromètre capacitif

43xx LN/MF | 44xx LN/MF

Accéléromètre capacitif de précision 1 axe ±2g à ±400g
Accéléromètre mems capacitif

CS-1611 LN

Accéléromètre capacitif triaxe 2-50g - sortie 4-20 mA - IP67 - low noise

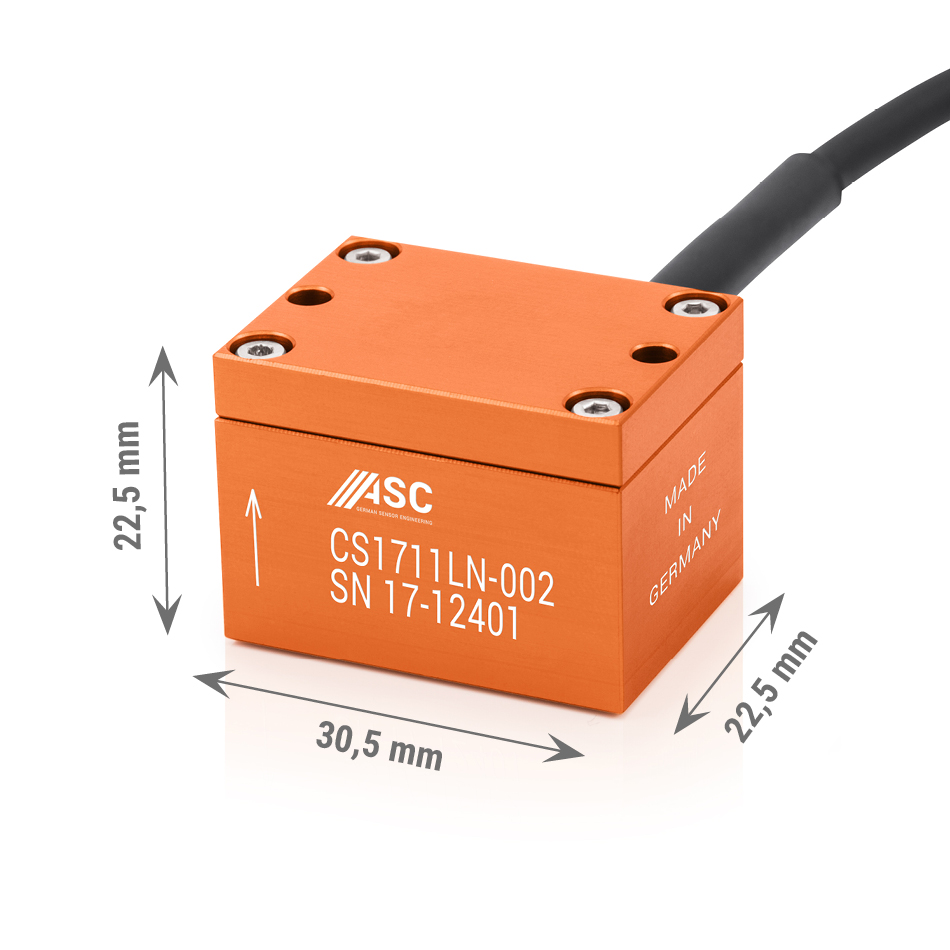

CS-1711 LN - Accéléromètre capacitif uniaxial 2-50g - sortie 4-20 mA - IP67 - low noise
