Ref: SD300 / QD332

Accéléromètres numériques triaxiaux – SD300 / QD332

Mesure triaxiale X / Y / Z
Technologies MEMS ou Quartz MEMS
Plages de mesure ±2 g ou ±4 g
Échantillonnage jusqu’à 1 000 échantillons/s
Résolution numérique 24 bits
Communication Ethernet RJ45 / PoE
Synchronisation temporelle NTP
Consommation : ≤ 1 W
Protection IP67
Configuration via interface web
- Température : -20 à +70 °C

Livrable sous 5 à 6 semaines

Présentation

Les SHAKE SD300 et QD332 sont des accéléromètres numériques triaxiaux conçus pour la surveillance dynamique des structures et des infrastructures.

Le SD300 utilise un capteur MEMS et constitue une solution polyvalente pour le monitoring vibratoire et le Structural Health Monitoring.

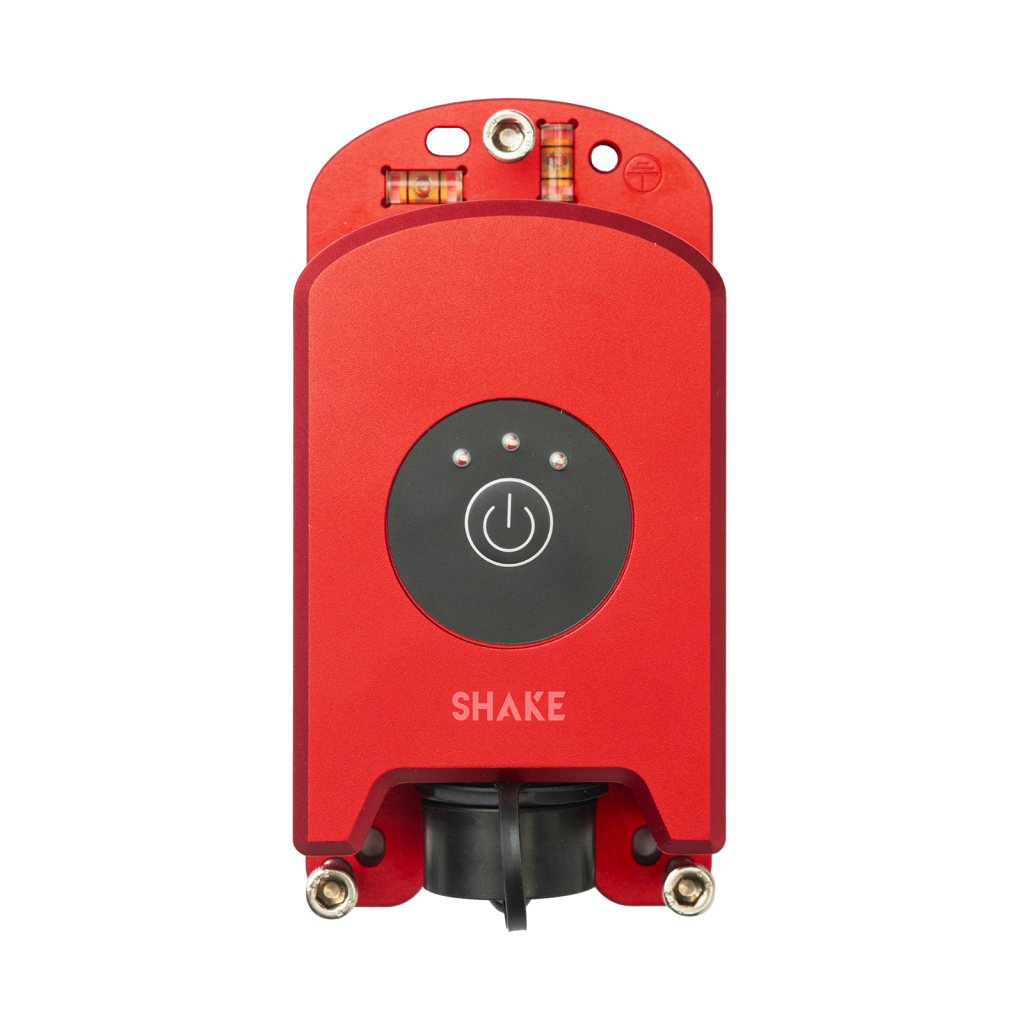

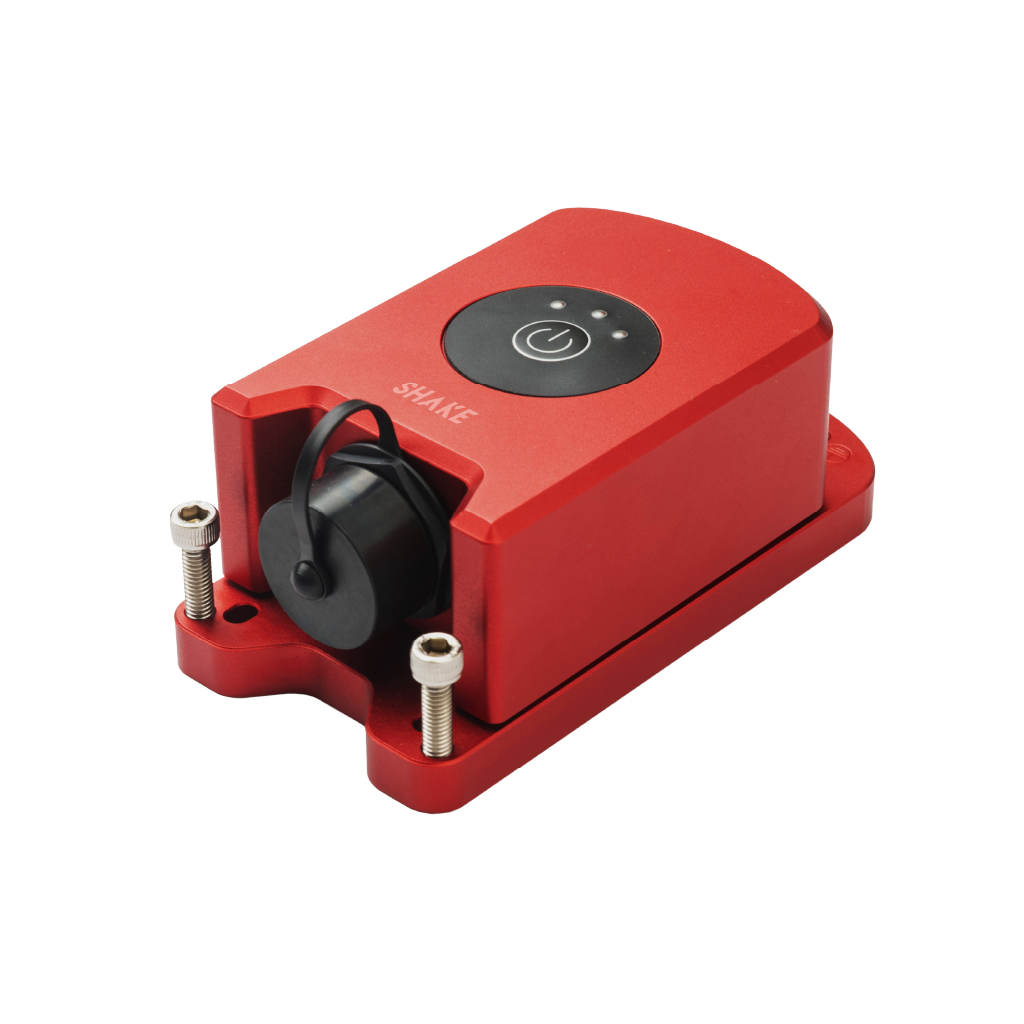

Le QD332 utilise une technologie Quartz MEMS, particulièrement adaptée lorsque de faibles niveaux vibratoires, une meilleure dynamique et un bruit propre réduit sont recherchés.

Les deux modèles communiquent directement par Ethernet PoE, ce qui permet d’assurer simultanément l’alimentation et la transmission des données avec un seul câble réseau.

Modèles disponibles

Modèle	Technologie	Axes	Plage	Dynamique	Bruit propre
SD300	MEMS	3 axes	±2 / ±4 g	100 dB	22,5 µg/√Hz
QD332	Quartz MEMS	3 axes	±2 / ±4 g	132 dB	0,5 µg/√Hz

Acquisition

Les deux modèles peuvent être configurés avec différentes fréquences d’échantillonnage :

100 échantillons/s
200 échantillons/s
500 échantillons/s
1 000 échantillons/s

La résolution numérique est de 24 bits sur les trois axes.

Applications

Ces accéléromètres sont particulièrement adaptés à :

monitoring structurel de bâtiments
surveillance de ponts et ouvrages d’art
monitoring de ponts à haubans
analyse des vibrations de structures
diagnostic après événement dynamique ou sismique
suivi du vieillissement et de la rigidité des ouvrages
monitoring permanent multi-points

Quel modèle choisir ?

SD300

Le SD300 est adapté aux applications courantes de monitoring structurel et vibratoire nécessitant une mesure triaxiale numérique fiable et une intégration simple en réseau.

QD332

Le QD332 est recommandé pour les applications nécessitant une meilleure dynamique et un bruit propre très faible, notamment pour les micro-vibrations, les structures sensibles et les mesures de faible amplitude.

FAQ

Quelle est la différence entre SD300 et QD332 ?
Le SD300 utilise un capteur MEMS, tandis que le QD332 utilise une technologie Quartz MEMS offrant une dynamique plus élevée et un bruit propre plus faible.
Les deux modèles mesurent-ils sur 3 axes ?
Oui. Les SD300 et QD332 réalisent une mesure simultanée sur les axes X, Y et Z.
Quelle fréquence d’échantillonnage peut être utilisée ?
Les deux modèles peuvent fonctionner à 100, 200, 500 ou 1 000 échantillons/s.
Comment sont-ils alimentés et connectés ?
Ils utilisent une connexion Ethernet PoE, qui permet de transmettre les données et d’alimenter le capteur avec un seul câble.

Définissez votre configuration

Le choix entre le SD300 et le QD332 dépend principalement du niveau vibratoire à mesurer, du bruit propre recherché, de la dynamique nécessaire et de l’architecture d’acquisition.

PM Instrumentation peut définir une solution complète comprenant les accéléromètres, l’acquisition, le réseau PoE et les outils de supervision et d’analyse.

Transmettez-nous votre application et les fréquences à surveiller pour définir la configuration adaptée.
