Ref: DiSens ECO RAIL

Accéléromètre 3 axes durci EN50155 - Sortie CANbus

Accéléromètre MEMS capacitif triaxe durci
Etendue de mesure: de ± 2g à ± 40g
Précision: 0,25 à 1% selon l'étendue de mesure
Interface : CAN Bus
Certification EN-50155
Bande passante à -3dB: 0-1500 Hz
échantillonnage : jusqu'à 4kS/s
Convertisseur AN: 20 bit
Filtres numériques FIR ou IIR
Boîtier Inox IP68 sortie Câble
Alimentation : 5 à 40 Vcc
Température : -40 à +85°C
Tenue aux chocs: ± 5000g à ± 10000g

Livrable sous 5 à 6 semaines

Présentation

Les accéléromètres à sortie numérique de la série DiSens® ECO-Rail sont conformes à la norme EN 50155 pour le matériel roulant ferroviaire, et répondent ainsi aux exigences environnementales, mécaniques et électro-magnétiques exigées pour une installation sur un train.

Les capteurs sont basés sur la technologie MEMS capactif. Le circuit électronique intègre l'interface numérique CAN et l'isolation galvanique. Les dispositifs offrent des réglages de filtre déjà implémentés permettant un taux d'échantillonnage allant jusqu'à 4 kHz à une fréquence de coin 3dB de 1 kHz, ainsi que des réglages de plage de mesure configurables.

Les étendues de mesure comprises entre ±2 et ±40g, la réponse fréquentielle de 1,5 kHz et le boîtier étanche IP67 a une limite de chocs de +/- 10000g. Le DiSens ECO RAIL pourra ainsi être installé aussi bien en caisse que sur bogies.

Spécifications

Etendue de mesure [±g]	±2g	±4g	±8g	±10g	±20g	±40g
Signal de sortie	CAN Bus	CAN Bus	CAN Bus	CAN Bus	CAN Bus	CAN Bus
Sensibilité version tension	4µg/LSB]	8µg/LSB	16µg/LSB	20µg/LSB]	40µg/LSB	80µg/LSB
Convertisseur	20 Bit	20 Bit	20 Bit	20 Bit	20 Bit	20 Bit
Bande passante à ±3 dB	0-1500 [Hz]	0-1500 [Hz]	0-1500 [Hz]	0-1500 [Hz]	0-1500 [Hz]	0-1500 [Hz]
Tension d'alimentation version tension	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]
Limite de chocs	5000g	5000g	5000g	10000g	10000g	10000g

Spécifications environnementales:

Température de fonctionnement de la version tension : -40 à +85°C
étanchéité : IP67

Installation et utilisation

Le DiSens ECO RAIL requiert une tension d'alimentation comprise entre 5 et 40 VDC. Avec un boîtier en aluminium durci, une plage de température d'utilisation de -20 à +125°C, et une résistance aux chocs de 5000g, le DiSens ECO RAIL est adapté aux environnements industriels sévères. Sortie connecteur 4 à 9 pins M12 ou SUBD9 selon interface retenue.

Communication

Interface : CAN
Protocole: CAN 2.0B
Transmission: Transmission continue des mesures brutes
Connectique| Sortie câble intégral
Fonctions implémentées| Configuration de la fréquence d'échantillonnage, configuration de l'étendue de mesure (2, 4 ou 8g), configuration de l'unité (g ou m/s2), démarrer / arrêter la transmission, Affecter un ID au module
Documentation protocole : lien

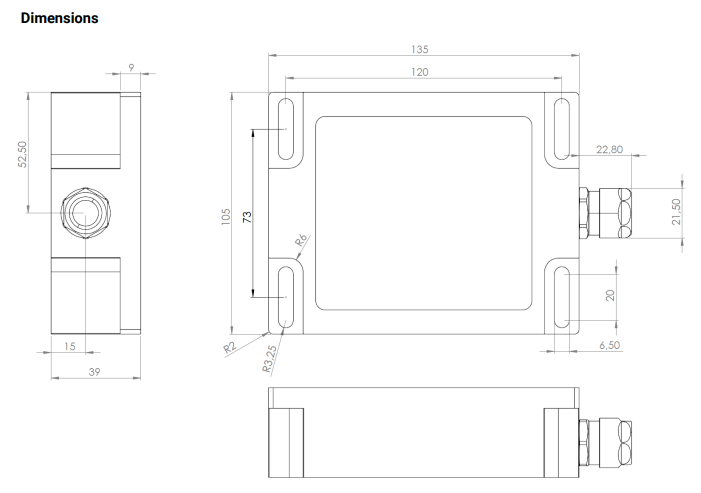

Dimensions

Applications

L'utilisation du DiSens ECO RAIL répondra à 3 types applications:

les essais en ligne en phase de développement (bogies, caisse, suspensions, etc...)
les campagnes de test spécifiques pour caractériser un sous-ensemble, ou diagnostiquer un défaut
la surveillance embarquée de pièces mécaniques ou systèmes sensibles + maintenance prédictive

Nombre de composantes: 3 Axes
Technologie: MEMS Capacitif
Type de produit: Accéléromètre
Etendue de mesure linéaire: 2 / 10 / 20 / 40 / 4 / 8 G
Bande passante (-3 dB): 0-1500 Hz
Signal de sortie: CAN
Tension d'alimentation: 10 Vcc
Température de fonctionnement: -40 à 125 °C
Classe de Protection: IP67, IP68
Matériau: Acier
Etendue de mesure: 0-5 g, 5-50g
Application: Confort / Agrément, Vibratoire, Ferroviaire
