Ref: 61C1-62C1-66C1 - PIézorésistif monoaxe

Accéléromètre piézorésistif monoaxe ±500 g à 2000g - 0-2.5kHz - études de chocs

  • Accéléromètre piezorésistif uniaxial
  • Etendue de mesure: ± 500, 1000 et ±2000 g
  • Bande passante : de 0-2500 Hz
  • Sortie : 0.13 mV/g à 0.4 mV/g
  • Non-linéarité : 1%
  • Limite de chocs: 5000 g
  • Alimentation : 3 à 10 Vcc
  • Dimensions: 12 x 16 x 6 mm
  • Poids : 3g (sans câble)
  • Température : de - 20 à + 80 °C
  • IP67
  • Conforme SAEJ211

Télécharger la fiche produit

?

Accéléromètre piezorésistif monoaxe

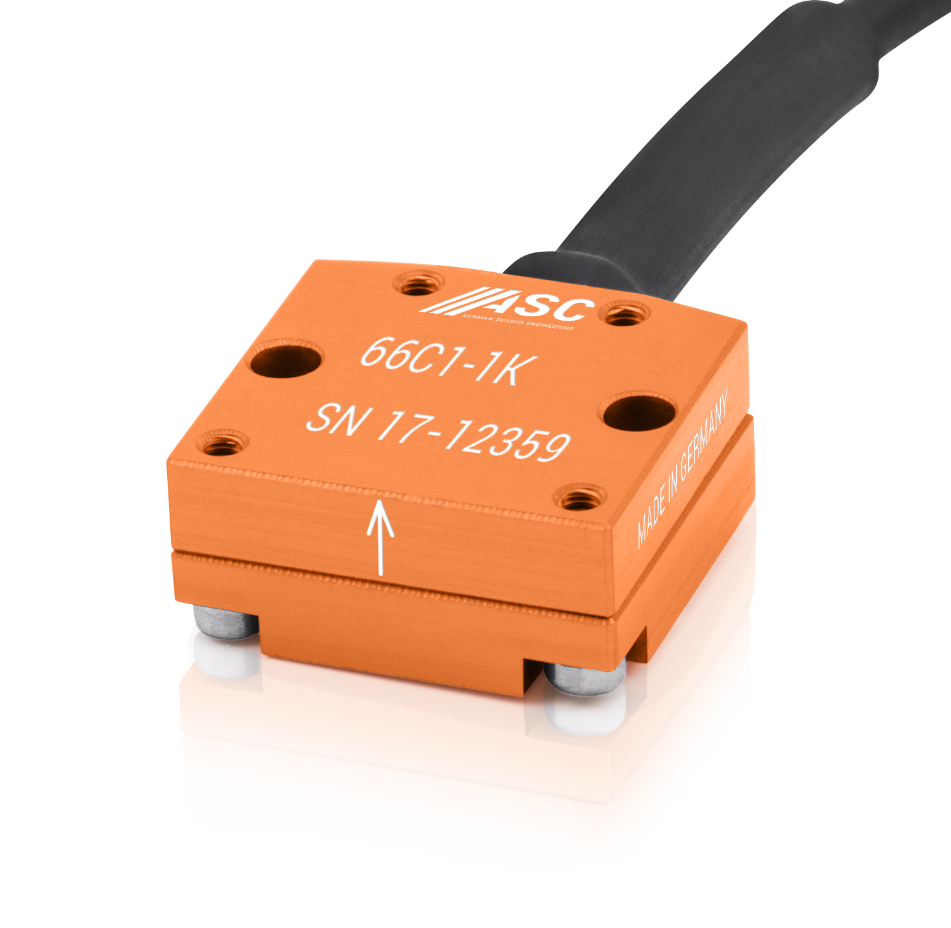

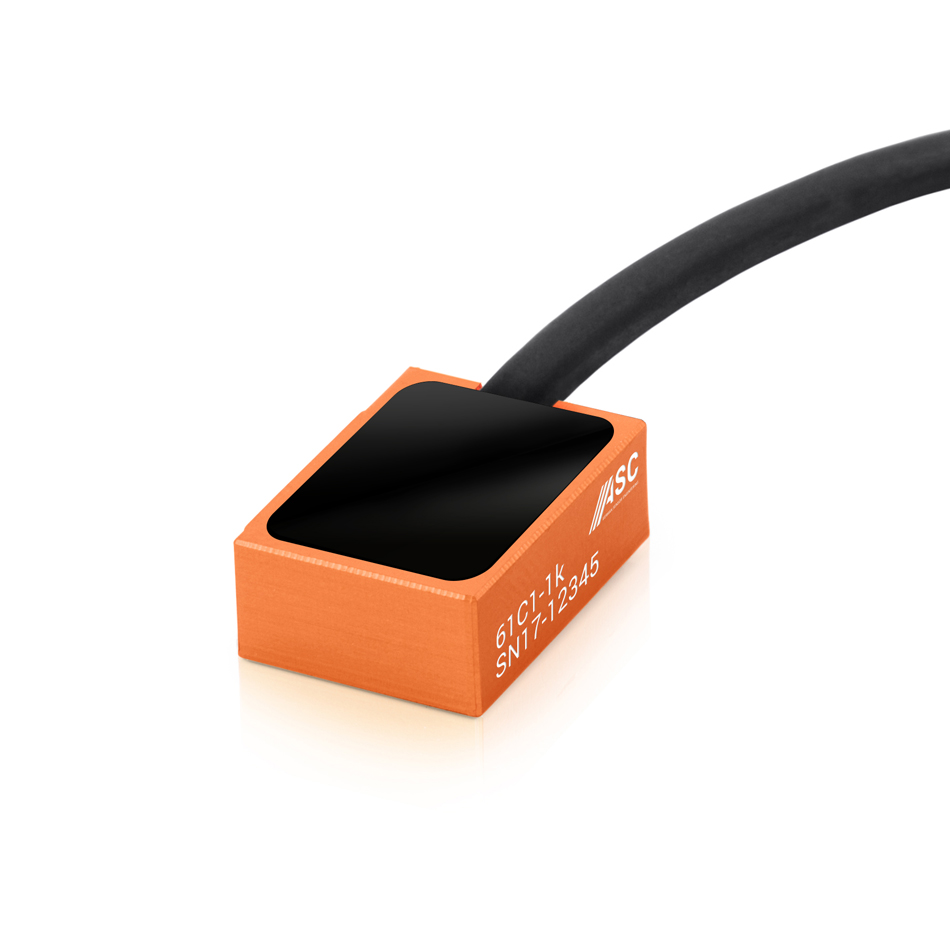

Les modèles ASC 61C1, 62C1 et 66C1 sont 3 accéléromètres piézorésistifs monoaxes miniatures facile à intégrer. Leur boîtier en aluminium anodisé est IP67. La résistance aux chocs de 5000 g est obtenue par l'utilisation de butées de chocs amortissant les surcharges de l'élément sensible MEMS. Grâce à la technologie piézorésistive, les accéléromètres ASC 61C1, 62C1 et 66C1 offrent une large étendue de mesure (± 500, 1000 ou ± 2000 g), une linéarité constante (1% de l'étendue de mesure) sur tout le spectre fréquentiel (0 Hz à 2,5 kHz), et passent la composante continue du signal de mesure.

Le signal de sortie est une tension continue. Les accéléromètres piézorésistifs ASC 61C1, 62C1 et 66C1 sont livrés en standard avec 6 mètres de câble. Un certificat de calibration est fourni avec chaque capteur.

Spécifications

Etendue de mesure (+/- g) 500 1000 2000
Sensibilité [mV/g] 0,4 0,15 0,13
Réponse Freq. [Hz] 0,1 - 2500 0.1 - 2500 0.1 - 2500
Non linéarité [% PE] 1% 1% 1%
Alimentation [V DC] 3-10 3-10 3-10
Limite de choc [g] 5000 5000 5000

Installation

Modèle 61C1 62C1 66C1

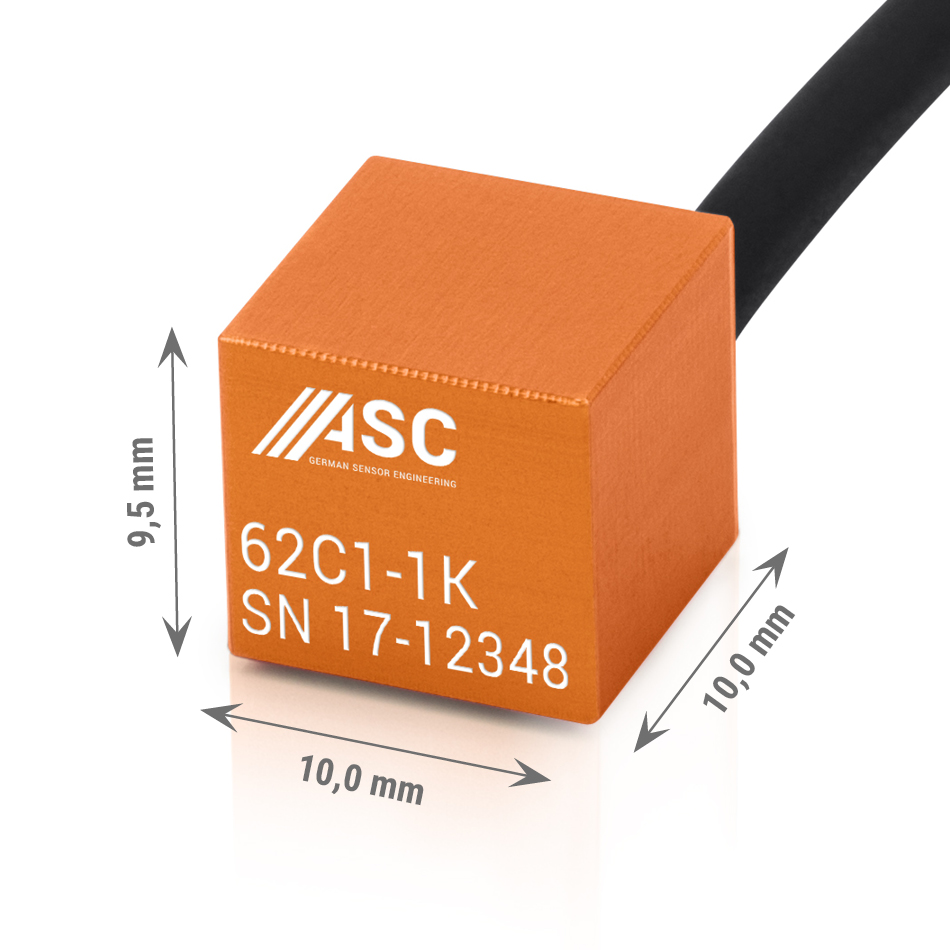

Dimensions 12x16,2x6,2 10,2 x 10,2 x 9,5 17x15,5 x 7,5
Poids 3g 3g 7g
Montage Collage Collage vissage
Visu

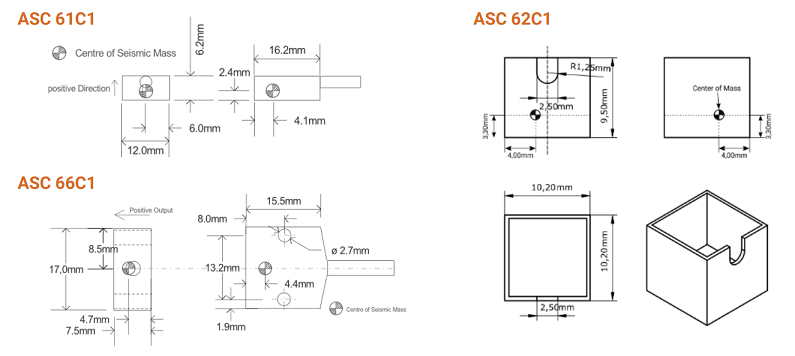

Dimensions

Options

  • Câble et connectique
  • Module TEDS

Applications

  • étude de chocs
  • Crash Tests
Nombre de composantes
1 Axe
Technologie
Piezorésitif
Type de produit
Accéléromètre
Sensibilité
0.4 / 0.15 / 0.13 mV/G
Etendue de mesure linéaire
500 / 1000 / 2000 G
Bande passante (-3 dB)
2500 Hz
Non linéarité (% PE)
± 1 %
Sortie analogique
0-5 VDC
Signal de sortie
± 2,7 VDC
Tension d'alimentation
10 Vcc
Température de fonctionnement
-20 à 80 °C
Classe de Protection
IP65, IP67
Matériau
Aluminium
Etendue de mesure
> 500 g

Installation

Modèle 61C1 62C1 66C1
Dimensions 12x16,2x6,2 10,2 x 10,2 x 9,5 17x15,5 x 7,5
Poids 3g 3g 7g
Montage Collage Collage vissage
Visu

Dimensions

  • Longueur de câble
  • Connecteur
  • Module TEDS
  • Extension à câble
  • Connecteur
