Ref: P101A15 - P101A25

Accéléromètre Piezoélectrique IEPE monoaxe ±50 g à ±1000 g - 10kHz

  • accéléromètre uniaxial IEPE (Integrated Electronic Piezoelectric)
  • étendues de mesure: ±50g, ±100g, ±500g et ±1000g
  • Sortie tension +/- 5VDC
  • étanche IP68
  • Fréquence de résonance >50kHz
  • Bande passante à ±1dB : 10kHz
  • Poids: 10 grammes
  • Température de fonctionnement: -55° to +125°C
  • TEDS inclus

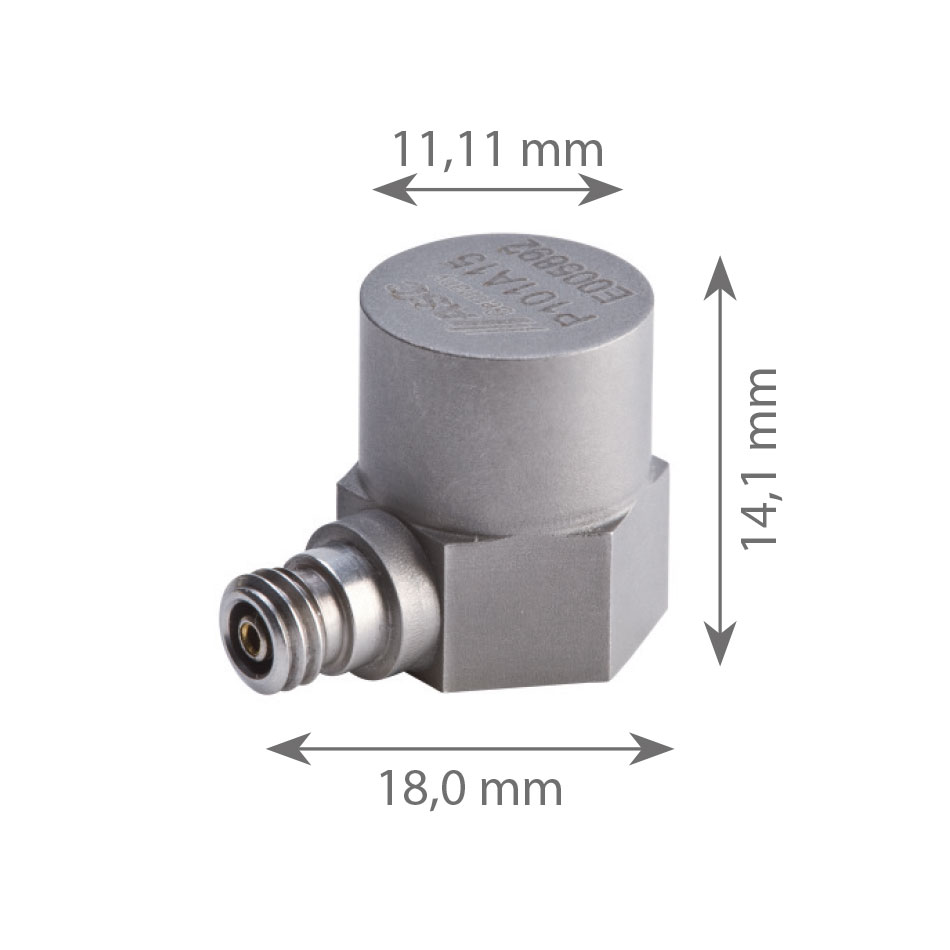

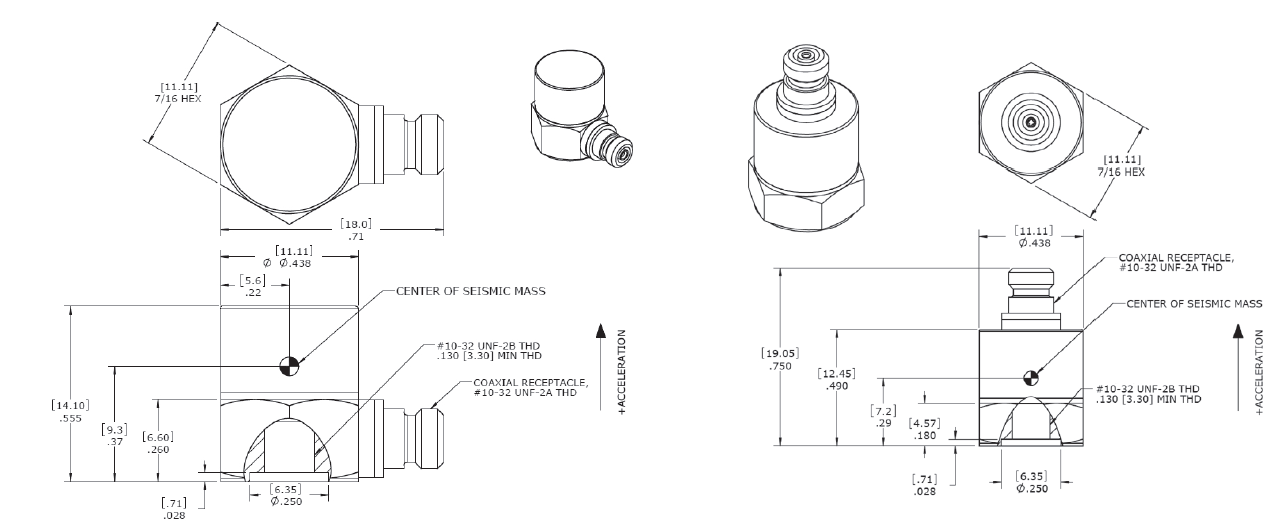

  • Connecteur sur le côté (A15) ou le dessus (A25) du capteur
  • Câble en option
  • Tension d'alimentation: 18 à 30 VDC

Télécharger la fiche produit

?

Présentation

Grâce à sa bande passante étendue (0,3Hz à 10kHz), obtenue par l'utilisation d'un élément sensible en céramique piezo-électrique (PZT), l'accéléromètre IEPE P101A25 conviendra parfaitement pour l'analyse et la surveillance vibratoire ou de chocs sur tout type d'application industrielle. 4 étendues de mesure sont disponible (±50g, ±100g, ±500g et ±1000g). Le signal de sortie est une tension faible impédance livrée par l'étage de pré-amplification et le convertisseur charge/tension embarqués dans le capteur.

Boîtier haute résistance

L'accéléromètre P101A25 dispose d’un boîtier robuste en acier inoxydable résistant à la corrosion et aux produits chimiques, et fonctionnant sur une plage de températures étendue, allant de -55 ° C à + 125 ° C. La construction est hermétiquement soudée (IP68) et peut résister à des chocs pouvant atteindre 5 000 g.

Alimentation et connectique

Le capteur d'accélération P101A25 est alimenté par un courant continu 2 à 10 mA (tension: 18-30 VDC), la connectique est réalisée au moyen d'un connecteur coaxial standard 10-31 (2 fils: courant in, sortie tension). Ce connecteur est positionné au choix sur la partie latérale (Modèle P101A15) ou sur la partire supérieure du capteur (Modèle P101A25), facilitant ainsi le montage. Le capteur peut être livré par ailleurs avec un module TEDS.

Applications

  • étude de chocs et vibrations
  • Analyse modale
  • Surveillances vibratoires
  • Applications très hautes fréquences
Technologie
Piezoélectrique (IEPE)
Type de produit
Accéléromètre
Nombre de composantes
1 Axes
Sensibilité
100 / 50 / 10 / 5 mV/G
Etendue de mesure linéaire
50 / 1000 / 100 / 500 G
Bande passante (-3 dB)
15000 Hz
Non linéarité (% PE)
± 1 %
Sortie analogique
± 5 VDC
Signal de sortie
± 5 VDC
Tension d'alimentation
10 Vcc
Température de fonctionnement
-55 à 125 °C
Classe de Protection
IP68
Matériau
Acier
Etendue de mesure
50-500g, > 500 g

  • Longueur de câble
  • connectique
  • Calibration ISO-17025
  • TEDS

Nous consulter

Produits associés

P311A15 - P311A25 - Accéléromètre Piezoélectrique (IEPE) durci ±32g à ±160g - 6kHz

P311A15 - P311A25

Accéléromètre Piezoélectrique (IEPE) durci ±32g à ±160g - 6kHz
Accéléromètre triaxial piézorésistif

P203A11 - P203A12

Accéléromètre triaxe Piezoélectrique IEPE ±50g à ±2000g - 9kHz

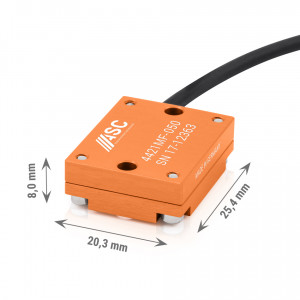

Accéléromètre mems capacitif
