Ref: P311A15 - P311A25

Accéléromètre Piezoélectrique (IEPE) durci ±32g à ±160g - 6kHz

  • accéléromètre uniaxial IEPE (Integrated Electronic Piezoelectric)
  • étendues de mesure: ± 32g, ± 80g, ± 160g
  • Excellent rapport qualité-prix
  • Sortie tension
  • Câble détachable 2m
  • étanche IP68
  • Fréquence de résonance >50kHz
  • Bande passante à ±1dB : 6kHz
  • Poids: 185 grammes
  • Température de fonctionnement: -55° to +140°C
  • TEDS en option
  • Connecteur sur le côté ou au-dessus du capteur

Télécharger la fiche produit

?

Présentation

Grâce à leur bande passante étendue (0,3Hz à 6kHz), obtenue par l'utilisation d'un élément sensible en céramique piezo-électrique (PZT), une large plage de température de fonctionnement (-55°C à +140°C), et un design particulièrement robuste, les accéléromètres IEPE P311A15 et P311A25 sont particulièrement adaptés pour l'analyse et la surveillance vibratoire ou de chocs en environnement industriel sévère. 3 étendues de mesure sont disponibles (± 32g, ± 80g et ± 160g). Le signal de sortie est une tension faible impédance livrée par l'étage de pré-amplification et le convertisseur charge/tension embarqués dans le capteur.

Boîtier haute résistance

Les accéléromètres P311A15 et P311A25 disposent d’un boîtier robuste en acier inoxydable résistant à la corrosion et aux produits chimiques, et fonctionnent sur une plage de températures étendue, allant de -55 ° C à + 140 ° C. La construction est hermétiquement soudée (IP68) et peut résister à des chocs jusqu'à 5 000 g. Le poids de l'ensemble est de 186g

Alimentation et connectique

Les accéléromètres IEPE P311A15 et P311A25 sont alimentés par un courant continu 0.5 à 8 mA (tension: 18-30 VDC), la connectique est réalisée au moyen d'un connecteur MIL (2 fils: courant in, sortie tension) monté sur le côté du capteur (verion P311A15) ou le dessus (P311A25). Les capteurs peuvent être livrés par ailleurs avec un module TEDS. Le montage sur l'application est réalisé via un filetage ¼"-28 UNF female. Des adaptateurs métriques M6/M8/M10 sont disponibles en option. Des câbles sont proposés en option: polyurethane, silicon or ETFE.

Applications

Les accéléromètres P311A15 P311A15 sont dédiés au diagnostic embarqué d'applications et de structures. Avec leur design robuste, leur précision et la large plage de température d'utilisation, ces modèles conviendront parfaitement pour la:

  • Surveillance vibratoire de trains
  • Surveillance vibratoire d'éoliennes
  • Surveillance vibratoire de machines tournantes
  • Surveillance vibratoire de machines de production

.

Technologie
Piezoélectrique (IEPE)
Type de produit
Accéléromètre
Nombre de composantes
1 Axes
Sensibilité
100 / 50 / 250 mV/G
Etendue de mesure linéaire
32 / 80 / 160 G
Bande passante (-3 dB)
6000 Hz
Non linéarité (% PE)
± 1 %
Sortie analogique
0-5 VDC
Signal de sortie
± 5 VDC
Tension d'alimentation
10 Vcc
Température de fonctionnement
-55 à 140 °C
Classe de Protection
IP68
Matériau
Acier
Poids
0.185
Etendue de mesure
5-50g, 50-500g

53 mm x 30 mm

  • Câble
  • Connectique
  • Position du capteur
  • étendue de mesure
  • filetage
  • Enregistreur
  • afficheur

Produits associés

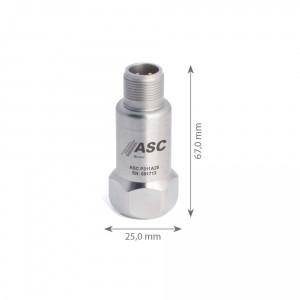

P311A25 - Accéléromètre Piezoélectrique (IEPE) durci ±32g à ±160g - utilisation embarquée

P311A25

Accéléromètre Piezoélectrique (IEPE) durci ±32g à ±160g - utilisation embarquée

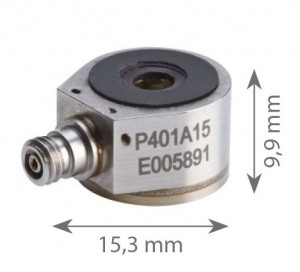

P401A15 - Accéléromètre Piezoélectrique IEPE  ±50g à ± 500g - 15kHz - 150°C
