Ref: P401A15

Accéléromètre Piezoélectrique IEPE ±50g à ± 500g - 15kHz - 150°C

  • accéléromètre uniaxial IEPE (Integrated Electronic Piezoelectric)
  • étendues de mesure: ±50g, ±100g et ±500g
  • Signal de sortie : ±5 V
  • Non-linéarité : < 1% de la PE
  • étanche IP68
  • Fréquence de résonance 33 à 43 kHz
  • Bande passante à ±1dB : 15kHz
  • Poids: 11 grammes
  • Température de fonctionnement: -55° to +150°C

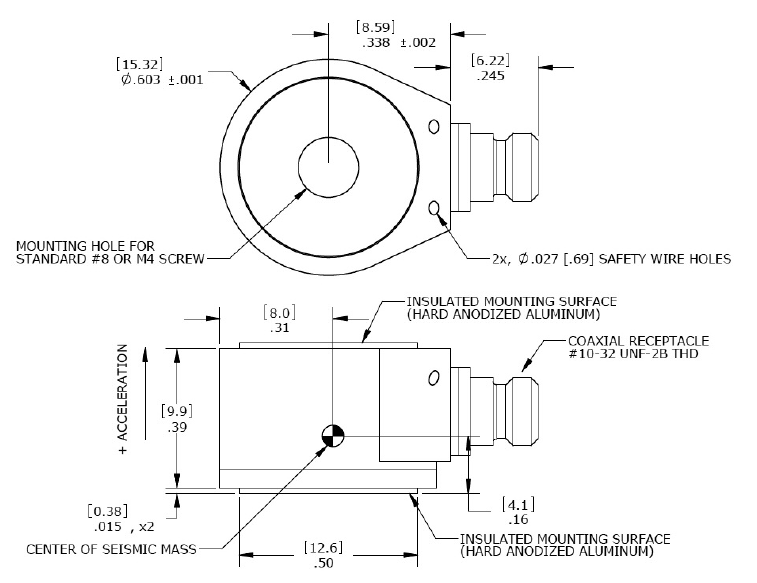

  • Montage : adhésif ou 1 vis M4
  • Certificat de calibration inclus
  • Connecteur 10-32 UNF sur le côté du capteur
  • Câble détachable en option
  • TEDS en option

Télécharger la fiche produit

?

Présentation

Grâce à sa bande passante étendue (0,3Hz à 15kHz), obtenue par l'utilisation d'un élément sensible en céramique piezo-électrique (PZT), et une large plage de température de fonctionnement (-55°C à +150°C), l'accéléromètre IEPE P401A15 conviendra parfaitement pour l'analyse et la surveillance vibratoire ou de chocs en environnement industriel sévère. 3 étendues de mesure sont disponible (±50g, ±100g et ±500g). Le signal de sortie est une tension faible impédance livrée par l'étage de pré-amplification et le convertisseur charge/tension embarqués dans le capteur.

Boîtier haute résistance

L'accéléromètre P401A15 dispose d’un boîtier robuste en acier inoxydable résistant à la corrosion et aux produits chimiques, et fonctionnant sur une plage de températures étendue, allant de -55 ° C à + 150 ° C. La construction est hermétiquement soudée (IP68) et peut résister à des chocs pouvant atteindre 5 000 g.

Alimentation et connectique

Le capteur d'accélération P401A15 est alimenté par un courant continu 2 à 20 mA (tension: 18-30 VDC), la connectique est réalisée au moyen d'un connecteur coaxial standard 10-32 (2 fils: courant in, sortie tension). Ce connecteur tolère une orientation à 360° du câble, facilitant ainsi le montage et l'utilisation. Le capteur peut être livré par ailleurs avec un module TEDS.

Applications

  • étude de chocs et vibrations
  • Analyse modale
  • Surveillances vibratoires
  • Applications très hautes fréquences
Nombre de composantes
1 Axe
Technologie
Piezoélectrique (IEPE)
Type de produit
Accéléromètre
Sensibilité
100 / 50 / 10 mV/G
Etendue de mesure linéaire
50 / 100 / 500 G
Bande passante (-3 dB)
15000 Hz
Non linéarité (% PE)
± 1 %
Signal de sortie
± 5 VDC
Tension d'alimentation
10 Vcc
Température de fonctionnement
-55 à 150 °C
Classe de Protection
IP68
Matériau
Acier
Poids
0.011
Etendue de mesure
50-500g

  • Longueur de câble
  • connectique
  • Calibration ISO-17025
  • TEDS
  • Afficheur
  • Acquisition de données
